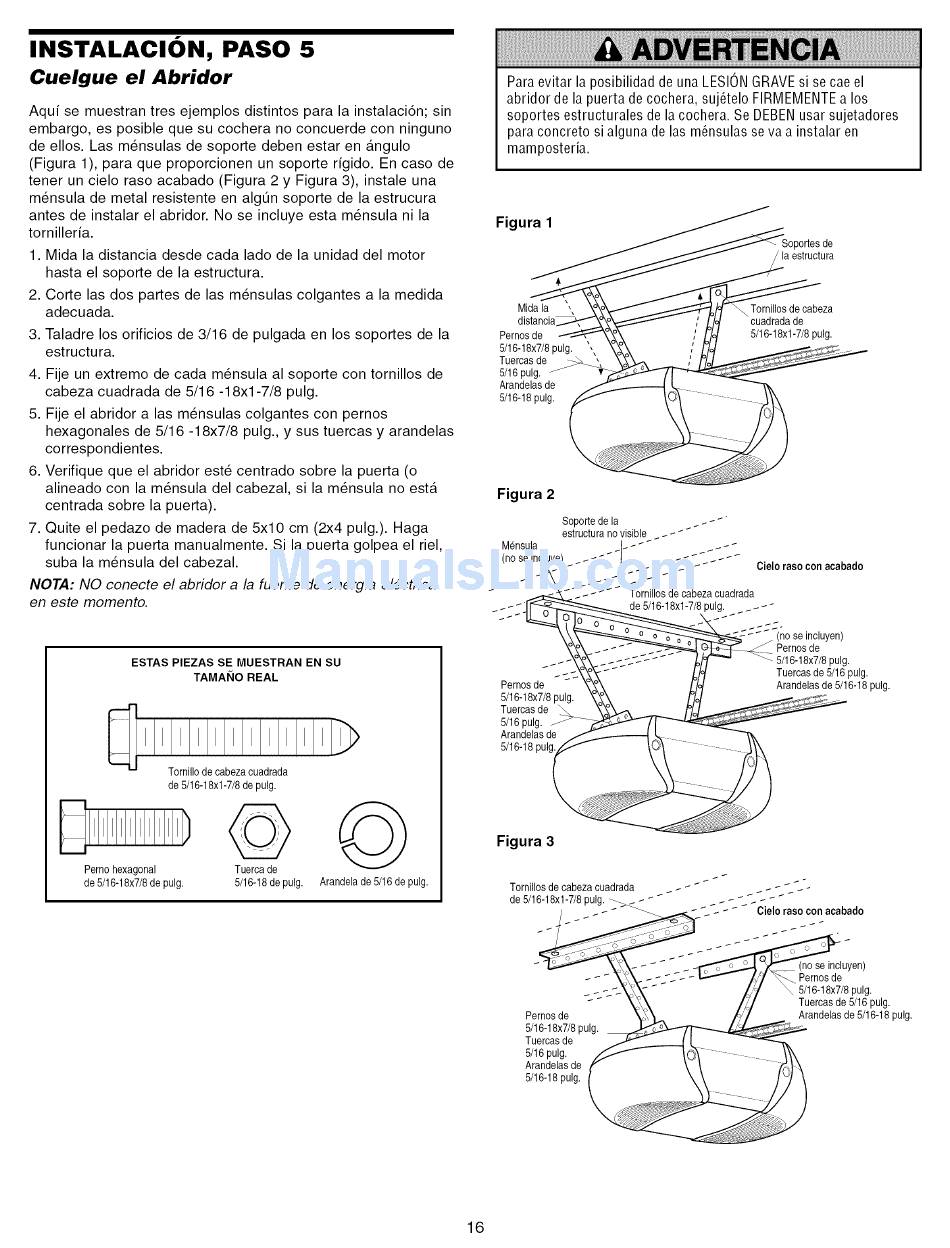

INSTALACION, PASO 5
Cuelgue el Abridor
Aquf se muestran tres ejemplos distintos para la instalaci6n; sin
embargo, es posible que su cochera no concuerde con ninguno
de ellos. Las m_nsulas de soporte deben estar en angulo
(Figura 1), para que proporcionen un soporte rigido. En caso de
tener un cielo raso acabado (Figura 2 y Figura 3), instale una
m_nsula de metal resistente en algt]n soporte de la estrucura
antes de instalar el abridor. No se incluye esta m_nsula ni la
tornilleria.
1. Mida la distancia desde cada lado de la unidad del motor
hasta el soporte de la estructura.
2. Corte las dos partes de las m_nsulas colgantes a la medida
adecuada.
3. Taladre los orificios de 3/16 de pulgada en los soportes de la
estructu ra.
4. Fije un extremo de cada m_nsula al soporte con tornillos de
cabeza cuadrada de 5/16 -18xl -7/8 pulg.
5. Fije el abridor alas m_nsulas colgantes con pernos
hexagonales de 5/16 -18x7/8 pulg., y sus tuercas y arandelas
correspondientes.
6. Verifique que el abridor est6 centrado sobre la puerta (o
alineado con la m_nsula del cabezal, si la m_nsula no esta
centrada sobre la puerta).
7. Quite el pedazo de madera de 5xlO cm (2x4 pulg.). Haga
funcionar la puerta manualmente. Si la puerta golpea el riel,
suba la m_nsula del cabezal.
NOTA: NO conecte el abridor a la fuente de energfa electrica
en este momento.
ESTAS PIEZAS SE MUESTRAN EN SU
TAMANO REAL
Tornillode cabeza cuadrada
de 5/16-18xl-7/8 de pulg,
Perno hexagonal
de 5/16-18x7/8de pulg.
Tuerca de
5/16-18 de pulg, Arandelade 5/16de pulg.
Para evitar la posibilidad de una LESIONGRAVE si se cae el
abridor de la puerta de cochera, suj_telo FIRMEMENTEa los
soportes estructurales de la cochera. Se DEBENusar sujetadores
para concreto si alguna de las m_nsulas se va a instalar en
mamposteria.
Figura 1
la estructura
Mida la
Pernosde
5/16-18x7/8pulg.
Tuercas de
5/16 pulg.
Arandelas de
5/16-18 pulg.
Tornillos de cabeza
cuadrada de
5/16-18xl -7/8 pulg,
Figura 2
Soporte de la _ _ _
estructura novisible _
M,nsula .J .... "';; _S::-
(no se incluye). "-- Cielo raso Ion acabado
_ _ _ _- _ Tornillosde cabezacuadrada
_ _ _ de 5/16-18xl-7/8 pulg.
Pernos de
5/16-18x7/8pulg,
Tuercasde \
5/16 pulg.
Arandelas de
5/16-18 pulg,
(no se incluyen)
Pernos de
5/16-18x7/8pulg,
Tuercasde 5/16 pulg.
Arandelasde 5/16-18 pulg,
Figura 3
Tornillosde oabezaouadrada _ _ -" _ _ CC" "_'-
de 5/16-18xl-7/8 pulg. _ _
_ _ _ - Cielo raso conacabado
Pernos de
5/16-18x7/8pulg.
Tuercasde
5/16 pulg.
Arandelas de
5/16-18 pulg,
Pernosde
5/16-18x7/8pulg.
Tuercas de 5/16 pulg,
Arandelas de 5/16-18 pulg,
16
