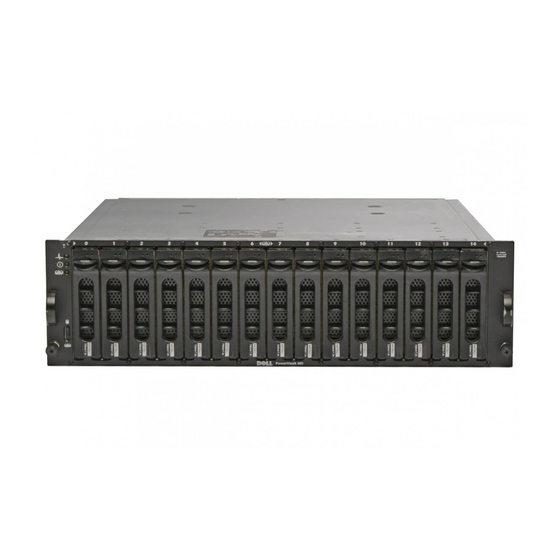

Dell PowerVault MD3000 Getting Started Manual

View
Hide thumbs

Advertisement

Getting Started

With Your System
Guide de mise en route
Primeiros passos com o sistema
Procedimientos iniciales con el sistema
Model AMP01
w w w . d e l l . c o m | s u p p o r t . d e l l . c o m

Advertisement

loading

  Related Manuals for Dell PowerVault MD3000

  Summary of Contents for Dell PowerVault MD3000

  • Page 1: Getting Started

    Getting Started With Your System Guide de mise en route Primeiros passos com o sistema Procedimientos iniciales con el sistema Model AMP01 w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
  • Page 3 Getting Started With Your System w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
  • Page 4: Notes, Notices, And Cautions

    Information in this document is subject to change without notice. © 2005 Dell Inc. All rights reserved. Reproduction in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden. Trademarks used in this text: Dell and the DELL logo are trademarks of Dell Inc.
  • Page 5: System Features

    NOTE: System boot is not supported from an external device attached to a SAS or SCSI adapter, including SAS 5/E, PERC 5/E, PERC 4e/DC, or PERC 4/DC. See support.dell.com for the latest support information about booting from external devices. •...
  • Page 6: Other Information You May Need

    If you do not understand a procedure in this guide or if the system does not perform as expected, see your Hardware Owner’s Manual. Dell Enterprise Training and Certification is available; see www.dell.com/training for more information. This service may not be offered in all locations.
  • Page 7 Unpacking the System Unpack your system and identify each item. Keep all shipping materials in case you need them later. Installing the Rails and System in a Rack Once you have read the "Safety Instructions" located in the rack installation documentation for your system, install the rails and the system in the rack.
  • Page 8 Connecting the Power Cables Connect both power cables to the power supply/cooling fan modules. Attaching the Power Cord Retention Bracket Attach the power cord retention bracket to the power supply loop by affixing the back clasp of the bracket to the top of the loop and the middle clasp to the vertical middle of the loop. Attach the system power cable to the bracket’s cable clasp.
  • Page 9 Turning on the System Power on the system by turning on both power supply/cooling fan modules. Installing the Bezel Install the bezel (optional) by inserting the right edge of the bezel into the right front loop on the system, and then pressing the left edge of the bezel to the system until the bezel snaps into place. Getting Started With Your System...
  • Page 10: Technical Specifications

    • 1 SAS Port "Out" connector for expansion to an additional enclosure Debug connector 1 6-pin mini-DIN connector (debug port for Dell factory use only) (per RAID controller) Ethernet connector 1 10/100 BASE-T connection for out-of-band management of the...
  • Page 11 RAID controllers The following single-color LEDs: • Battery fault • Cache active • Controller fault • Controller power • Ethernet link • Ethernet activity • SAS Out fault • SAS Out active • SAS In fault (2 if additional In connector installed) •...
  • Page 12 Environmental (Enclosure) Temperature: Operating 10° to 35°C (50° to 95°F) Storage –40° to 65°C (–40° to 149°F) Relative humidity Operating 20% to 80% (noncondensing) Storage 5% to 95% (noncondensing) Altitude Operating –16 to 3048 m (–50 to 10,000 ft) Storage –16 to 10,600 m (–50 to 35,000 ft) BTU per hour 1430...
  • Page 13 Guide de mise en route w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
  • Page 14 Tous les autres noms de marques et marques commerciales utilisés dans ce document se rapportent aux sociétés propriétaires des marques et des noms de ces produits. Dell Inc. décline tout intérêt dans l'utilisation des marques déposées et des noms de marques ne lui appartenant pas.
  • Page 15: Caractéristiques Du Système

    à partir d'un périphérique externe connecté à une carte SAS ou SCSI n'est pas pris en charge (cartes SAS 5/E, PERC 5/E, PERC 4e/DC et PERC 4/DC incluses). Voir le site support.dell.com pour obtenir les informations les plus récentes concernant le démarrage à partir de périphériques externes.
  • Page 16: Autres Informations Utiles

    Si vous ne comprenez pas une procédure décrite dans ce guide ou si le système ne réagit pas comme prévu, consultez le document Hardware Owner's Manual (Manuel du propriétaire). Des formations et certifications Dell Enterprise sont disponibles. Pour plus d'informations, consultez le site www.dell.com/training. Ce service n'est disponible que dans certains pays.
  • Page 17 Déballage du système Sortez le système de son emballage et identifiez chaque élément fourni. Conservez les matériaux d'emballage au cas où vous en auriez besoin ultérieurement. Installation des rails et du système dans un rack Commencez par lire les consignes de sécurité qui se trouvent dans la documentation d'installation du rack, puis installez les rails et le système dans le rack.
  • Page 18 Connexion des cordons d'alimentation Branchez les deux cordons d'alimentation sur les modules d'alimentation et de ventilation. Fixation du support du cordon d'alimentation Installez le support du cordon d'alimentation. Pour ce faire, attachez le clip arrière sur le haut de la poignée prévue à...
  • Page 19: Installation Du Cadre

    Mise sous tension du système Mettez le système sous tension en allumant les deux modules d'alimentation et de ventilation. Installation du cadre Pour installer le cadre en option, insérez sa partie droite dans la boucle de droite située à l'avant du système, puis appuyez sur sa partie gauche jusqu'à...
  • Page 20: Caractéristiques Techniques

    Connecteur de débogage 1 connecteur mini-DIN à 6 broches (utilisation en usine réservée (pour chaque contrôleur RAID) à Dell) Connecteur Ethernet (pour 1 connexion 10/100 BASE-T pour la gestion hors bande du châssis chaque contrôleur RAID) Carte de fond de panier Connecteurs •...
  • Page 21 Contrôleurs RAID Voyants monochromes : • Pile défectueuse • Mémoire cache active • Panne du contrôleur • Alimentation du contrôleur • Liaison Ethernet • Activité Ethernet • Panne sur le port SAS “Out” • Port SAS “Out” actif • Panne sur le port SAS “In” (2 si le connecteur “In” supplémentaire est installé) •...
  • Page 22 Environnement (châssis) Température : Fonctionnement De 10° à 35° C (50 à 95° F) Stockage De -40° à 65° C (-40° à 149 °F) Humidité relative Fonctionnement De 20 à 80 % (sans condensation) Stockage De 5 % à 95 % (sans condensation) Altitude Fonctionnement De -16 à...
  • Page 23 Primeiros passos com o sistema w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
  • Page 24 Outras marcas e nomes comerciais podem ser mencionados neste documento em referência às entidades proprietárias das marcas e nomes ou a seus produtos. A Dell Inc. renuncia ao direito de qualquer participação em nomes e marcas comerciais que não sejam de sua propriedade.
  • Page 25: Recursos Do Sistema

    Capacidade de desligamento devido ao sobreaquecimento. • Suporte para ampla variedade de servidores. Consulte o arquivo leia-me do sistema para conhecer os sistemas com suporte. Visualize o arquivo leia-me atualizado no site da Dell, no endereço support.dell.com (em Inglês). Primeiros passos com o sistema...
  • Page 26: Como Obter Assistência Técnica

    Hardware Owner’s Manual (Manual do proprietário de hardware). Existem recursos de treinamento e certificação empresarial da Dell; visite o site www.dell.com/training (em Inglês) para obter mais informações. Esse serviço pode não ser oferecido em todos os locais.
  • Page 27 Remoção do sistema da embalagem Remova o sistema da embalagem e identifique cada item. Guarde todos os materiais de envio caso sejam necessários mais tarde. Instalação dos trilhos e do sistema no rack Depois de ler as instruções de segurança localizadas na documentação de instalação do rack para o sistema, instale os trilhos e o sistema no rack.
  • Page 28 Conexão dos cabos de alimentação Conecte os cabos de alimentação à fonte de alimentação e aos módulos de ventiladores de resfriamento. Como conectar o suporte de retenção do cabo de alimentação Conecte o suporte de retenção do cabo de alimentação à presilha na fonte de alimentação fixando o colchete posterior do suporte à...
  • Page 29 Como ligar o sistema Ative o sistema ligando a fonte de alimentação e os módulos de ventiladores de resfriamento. Instalação do painel Instale o painel (opcional) inserindo a borda direita do painel na presilha frontal direita do sistema e pressionando a borda esquerda do painel contra o sistema até que se encaixe no lugar. Primeiros passos com o sistema...
  • Page 30: Especificações Técnicas

    • 1 conector SAS da porta “Out” para expansão de invólucro adicional. Conector de depuração 1 conector mini-DIN de seis pinos (porta de depuração somente (por controlador RAID) para uso da fábrica Dell). Conector Ethernet (por 1 conexão BASE-T 10/100 para gerenciamento out-of-band controlador RAID) do invólucro.
  • Page 31 Controladores RAID Os seguintes LEDs de cor única: • Falha da bateria • Cache ativo • Falha do controlador • Energia do controlador • Conexão da Ethernet • Atividade da Ethernet • Falha do conector Out SAS • Conector Out SAS ativo •...
  • Page 32 Aspectos ambientais (Invólucro) Temperatura: Operacional 10 °C a 35 °C (50 °F a 95 °F). Armazenamento -40 °C a 65 °C (-40 °F a 149 °F). Umidade relativa Operacional 20% a 80% (sem condensação). Armazenamento 5% a 95% (sem condensação). Altitude Operacional -16 m a 3.048 m (-50 a 10.000 pés).
  • Page 33 Procedimientos iniciales con el sistema w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
  • Page 34 Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
  • Page 35: Características Del Sistema

    SAS o SCSI, incluido SAS 5/E, PERC 5/E, PERC 4e/DC o PERC 4/DC. Para obtener información sobre cómo iniciar el sistema desde dispositivos externos, visite support.dell.com. •...
  • Page 36: Obtención De Asistencia Técnica

    Si no comprende un procedimiento de esta guía o si el sistema no funciona del modo esperado, consulte el Manual del propietario del hardware. Tiene a su disposición el servicio de formación y certificación Dell para empresas. Para obtener más información, visite www.dell.com/training. Es posible que este servicio no se ofrezca en todas las regiones.
  • Page 37: Desembalaje Del Sistema

    Desembalaje del sistema Desembale el sistema e identifique cada elemento. Guarde el material de embalaje por si lo necesitara más adelante. Instalación de los rieles y del sistema en un rack Una vez que haya leído las “Instrucciones de seguridad” de la documentación del sistema relativa a la instalación del rack , instale los rieles y el sistema en el rack.
  • Page 38 Conexión de los cables de alimentación Conecte los dos cables de alimentación a los módulos de fuente de alimentación/ventilador de refrigeración. Fijación del soporte de retención del cable de alimentación Sujete el soporte de retención del cable de alimentación al asa de la fuente de alimentación fijando la abrazadera posterior del soporte a la parte superior del asa y la abrazadera intermedia a la mitad vertical del asa.
  • Page 39 Encendido del sistema Encienda el sistema activando los dos módulos de fuente de alimentación/ventilador de refrigeración. Instalación del embellecedor Instale el embellecedor (opcional) insertando el extremo derecho del embellecedor en el asa frontal derecha del sistema y luego presionando el extremo izquierdo del embellecedor contra el sistema hasta que quede bien encajado.
  • Page 40: Especificaciones Técnicas

    Conector de depuración 1 miniconector DIN de 6 patas (puerto de depuración sólo para (por controladora RAID) uso en fábrica de Dell) Conector Ethernet 1 conexión 10/100 BASE-T para la administración fuera de banda (por controladora RAID) del alojamiento...
  • Page 41 Controladoras RAID Los siguientes LED de un solo color: • Error de batería • Caché activa • Error de controladora • Alimentación de controladora • Enlace Ethernet • Actividad Ethernet • Error de SAS de salida • SAS de salida activo •...
  • Page 42 Especificaciones ambientales (alojamiento) Temperatura: En funcionamiento De 10 °C a 35 °C En almacenamiento De –40 °C a 65 °C Humedad relativa En funcionamiento Del 20 al 80 % (sin condensación) En almacenamiento Del 5 al 95 % (sin condensación) Altitud En funcionamiento De –16 a 3 048 m...
