Assemblage d'une pile

Une pile peut comprendre 12 commutateurs PowerConnect 6200, soit un total de 576 ports
frontaux. Pour créer une pile, connectez les commutateurs adjacents en utilisant les ports situés
à l'arrière de chaque commutateur, du côté gauche. Voir la figure 1-3.
REMARQUE :
Les commutateurs doivent être éteints lorsque vous les ajoutez à la pile.
Installez un module d'empilage (acheté séparément) dans la "Baie 1" située à l'arrière
1
de chaque commutateur à empiler.
Utilisez les câbles fournis avec les modules d'empilage pour connecter chaque commutateur
2
avec le suivant, jusqu'à ce que tous les commutateurs soient reliés en anneau.
Assurez-vous que le dernier câble d'empilage relie le dernier commutateur au premier.
3
Au besoin, utilisez un câble d'empilage de 3 mètres (non fourni) pour connecter
4
les commutateurs.

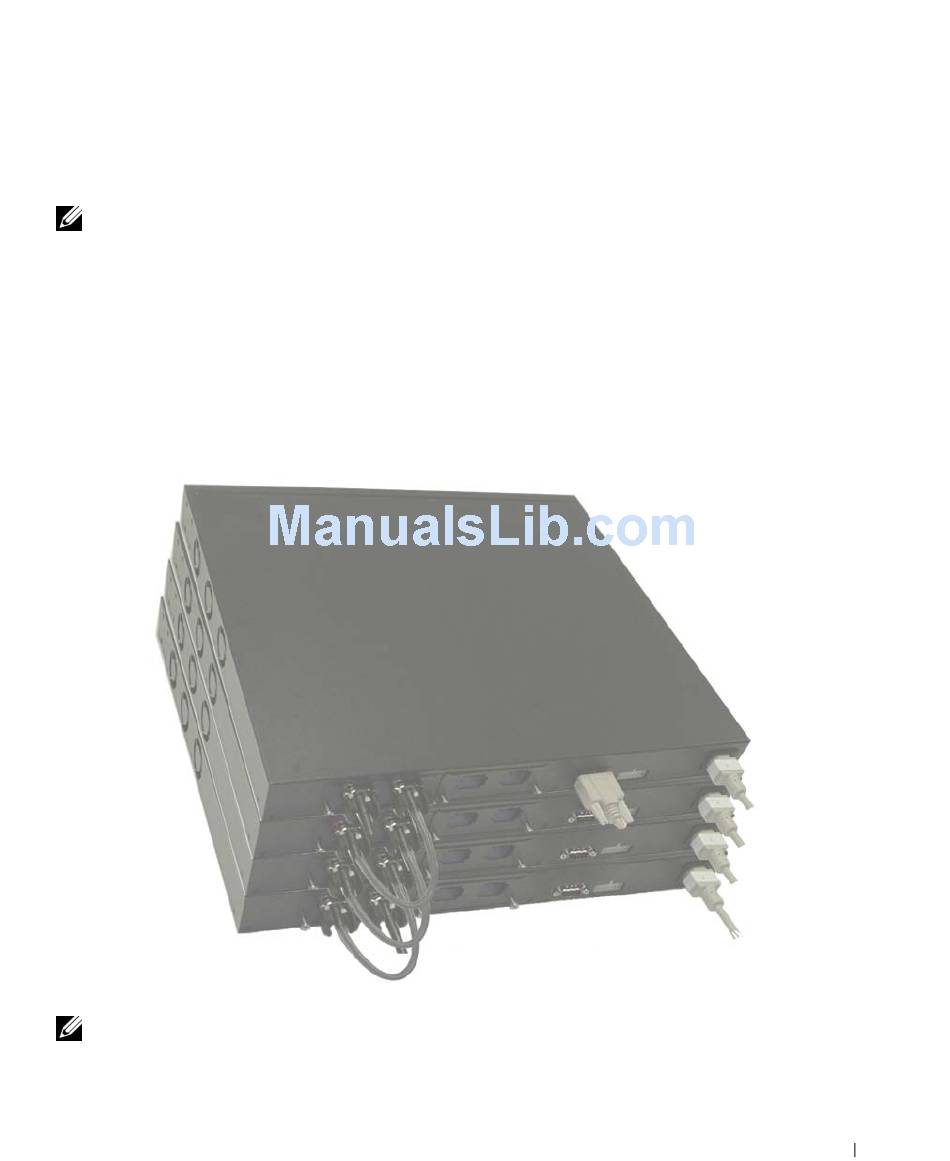

Figure 1-3. Connexion d'une pile de commutateurs
REMARQUE :
le câble long n'apparaît pas dans la figure 1-3.
La topologie en anneau ainsi créée permet à la pile de fonctionner comme une entité unique dotée
de capacités de basculement.
