Składanie stosu
Można zamontować przełączniki szeregowe PowerConnect 6200 w stosie składającym się z maks.
12 jednostek, obsługującym aż do 576 portów paneli przednich. Proszę utworzyć stos poprzez
połączenie sąsiadujących ze sobą elementów za pomocą portów do montowania stosu
umieszczonych po lewej stronie z tyłu przełącznika. Proszę zobaczyć: Rysunek 1-3.
UWAGA:
1 W tylnej "wnęce nr 1" w każdym z przełączników przeznaczonych do montowania stosu proszę
zainstalować osobno zakupiony moduł stosowy.
2 Proszę użyć kabli dostarczonych wraz z modułem stosowym w celu połączenia ze sobą
przełączników, aż utworzą zamkniętą pętlę.
3 Proszę się upewnić, że ostatni kabel jest połączony z ostatnim i pierwszym przełącznikiem,
tworząc pętlę.
4 Jeśli to konieczne, można użyć dodatkowo zakupionego trzymetrowego kabla, aby połączyć
przełączniki.

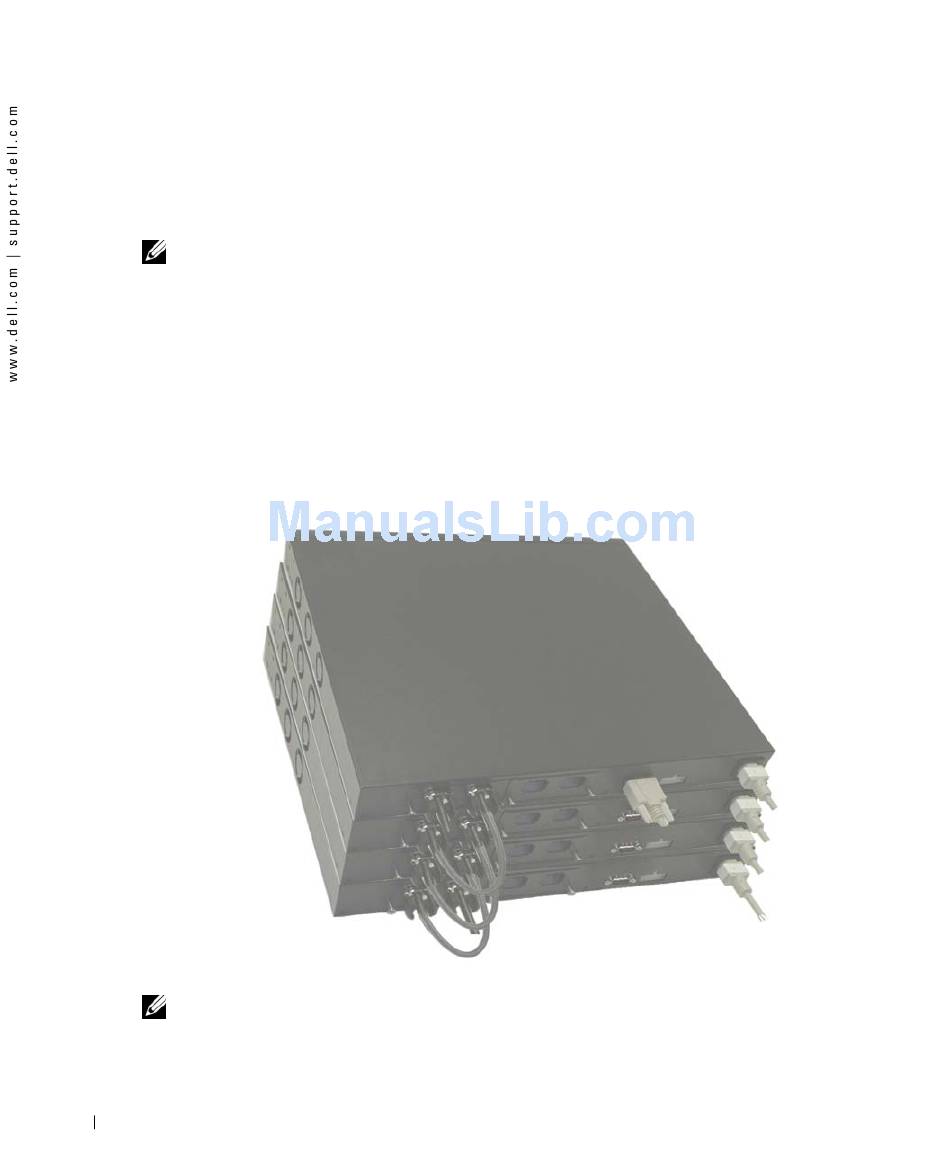

Rysunek 1-3. Łączenie wieży przełączników
UWAGA:
Uzyskana w ten sposób topologia pierścieniowa pozwala całej wieży działać tak, jak gdyby była
pojedynczym przełącznikiem z możliwością działania w przypadku awarii.
200
Instrukcja uruchomienia
W chwili dołączania do stosu przełączniki muszą być wyłączone.
Długi kabel niepokazany w Rysunek 1-3.
