Montaje del conmutador

PRECAUCIÓN:
lea la información de seguridad incluida en la Guía de información del producto y la
información de seguridad de los otros conmutadores que están conectados o asociados al conmutador.
Los conectores de alimentación de CA y CC se encuentran en el panel posterior del conmutador.
Es recomendable conectar una fuente de alimentación sin redundancia, como PowerConnect
RPS-600 para conmutadores sin PoE o PowerConnect EPS-470 para dispositivos con PoE.
Instalación en un rack
PRECAUCIÓN:
no utilice los kits de montaje en rack para instalar el conmutador suspendido bajo
una mesa o escritorio, ni para fijarlo a la pared.
PRECAUCIÓN:
antes de continuar, desconecte todos los cables del conmutador. Si se han fijado
las almohadillas autoadhesivas en la parte inferior del conmutador, retírelas.
PRECAUCIÓN:
cuando monte varios conmutadores en un rack, empiece desde abajo.
Coloque el soporte de montaje en rack suministrado en un lateral del conmutador de tal
1
modo que los orificios de montaje del conmutador coincidan con los del soporte de montaje
en rack. En la figura 1-1 se muestra dónde deben montarse los soportes.

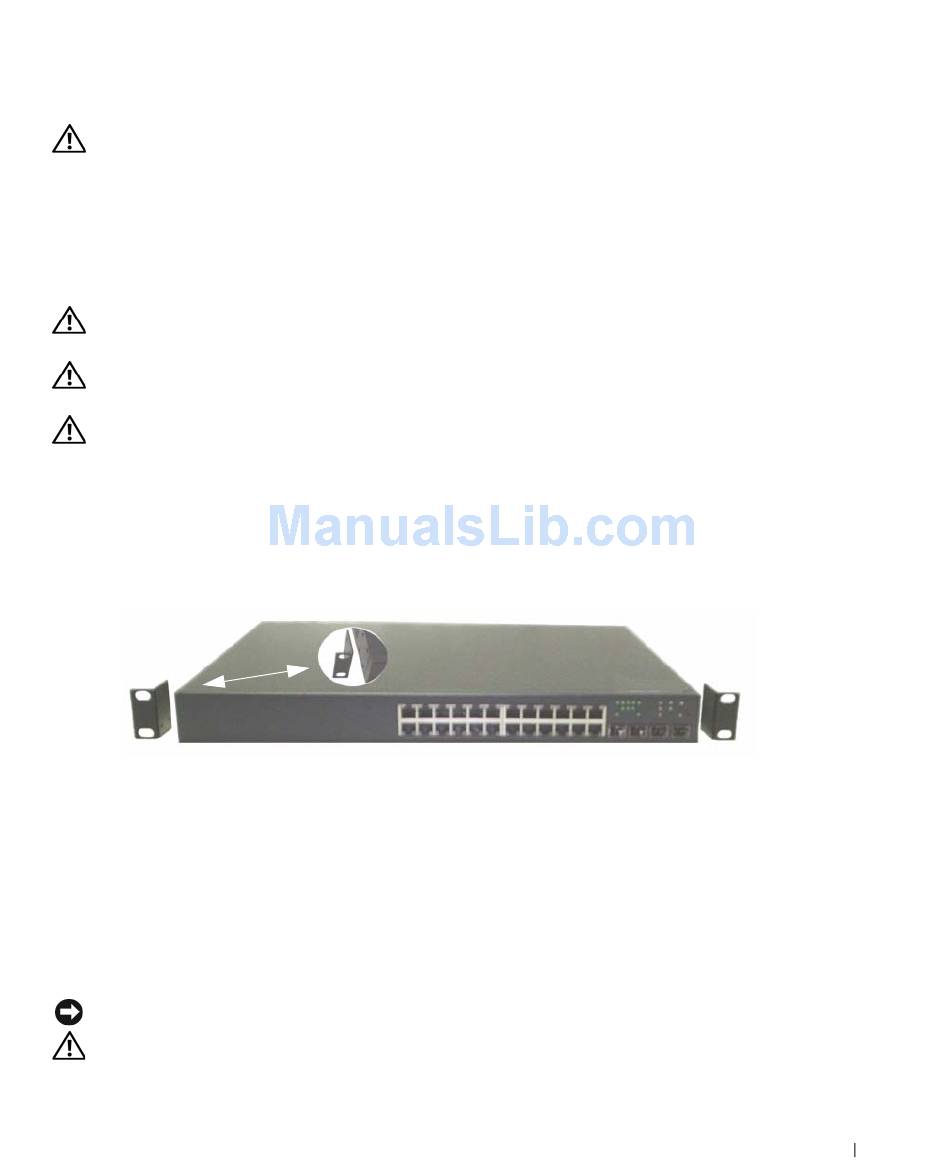

Figura 1-1. Fijación de los soportes
Inserte los pernos suministrados en los orificios de montaje en rack y apriételos con
2
un destornillador.
Repita el proceso para el soporte de montaje en rack del otro lado del conmutador.
3
Inserte el conmutador en el rack de 48,26 cm de tal modo que los orificios de montaje en rack
4
del conmutador coinciden con los orificios de montaje del rack.
Fije el conmutador en el rack con los pernos o bien con las tuercas prisioneras, sus pernos
5
y arandelas (según el tipo de rack del que disponga). Apriete primero los pernos de la parte
inferior y después los de la parte superior.
AVISO:
asegúrese de que los orificios de ventilación no están obstruidos.
PRECAUCIÓN:
asegúrese de que los pernos del rack incluidos son los adecuados para los orificios
de rosca del rack.
