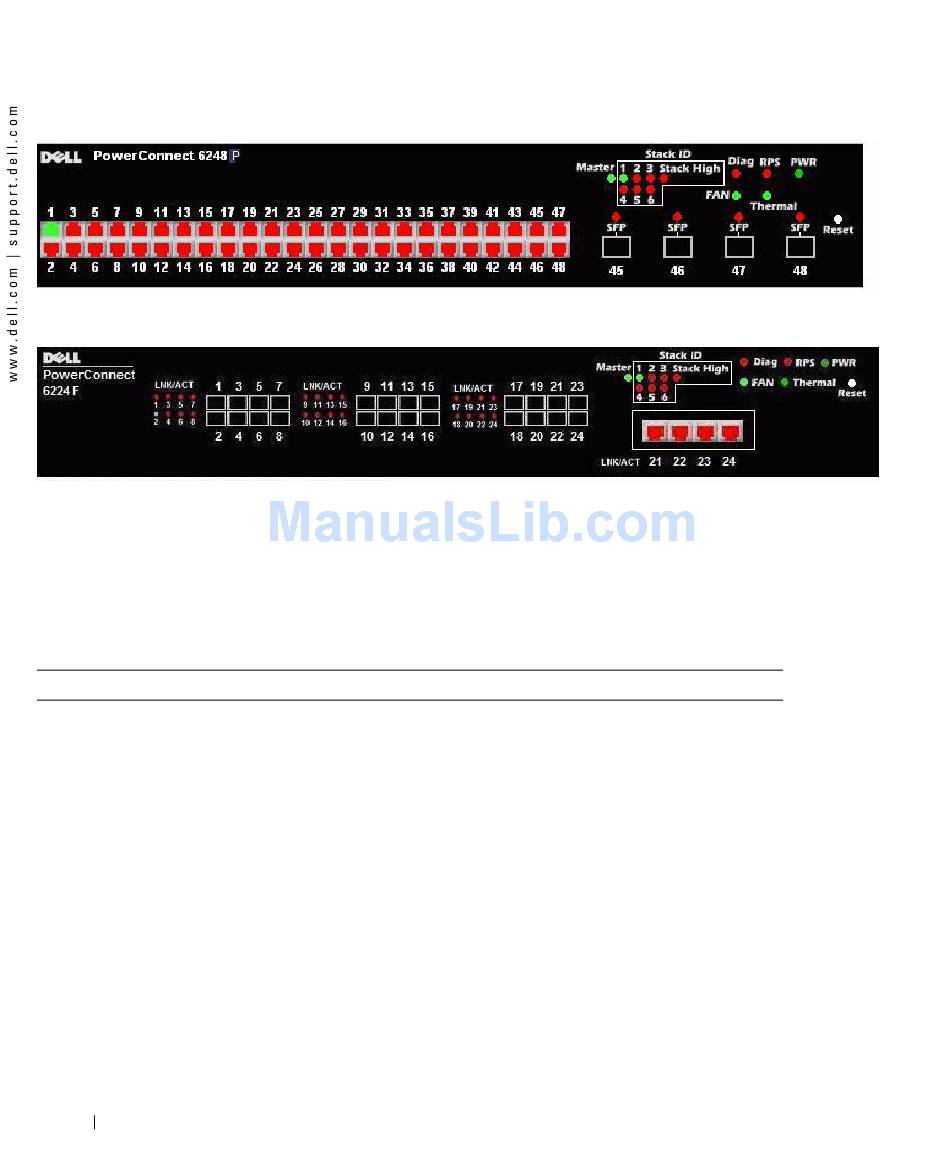

Şekil 1-4. PC 6248P
Şekil 1-5. PC 6224F

LED'ler

Aşağıdaki kısımlar LED'leri listeler.

Sistem LED'leri

Tablo 1-1. Sistem LED'leri
LED
Fan Durumu
Güç Kaynağı Durumu
Yedekli Güç Kaynağı
Tanılama
Sıcaklık
258
Başlangıç Kılavuzu
Durum
• Yeşil: Tüm fanlar düzgün çalışıyor
• Kırmızı: Bir veya daha fazla fan arızalı
• Yeşil: GK düzgün çalışıyor
• Kırmızı: GK arızalı
• Yeşil: Yedekli kaynak mevcut ve düzgün çalışıyor
• Kırmızı: Yedekli kaynak mevcut ve arızalı
• Kapalı: Yedekli kaynak mevcut değil
• Yanıp Sönen Yeşil: Tanılama devam ediyor
• Sabit Yeşil: Tanılama işlemi başarılı şekilde
tamamlandı
• Kırmızı: Tanılama başarısız oldu
• Yeşil: Sistem sıcaklığı eşik değerinin altında
• Kırmızı: Sistem sıcaklığı eşik değerinin üzerinde
