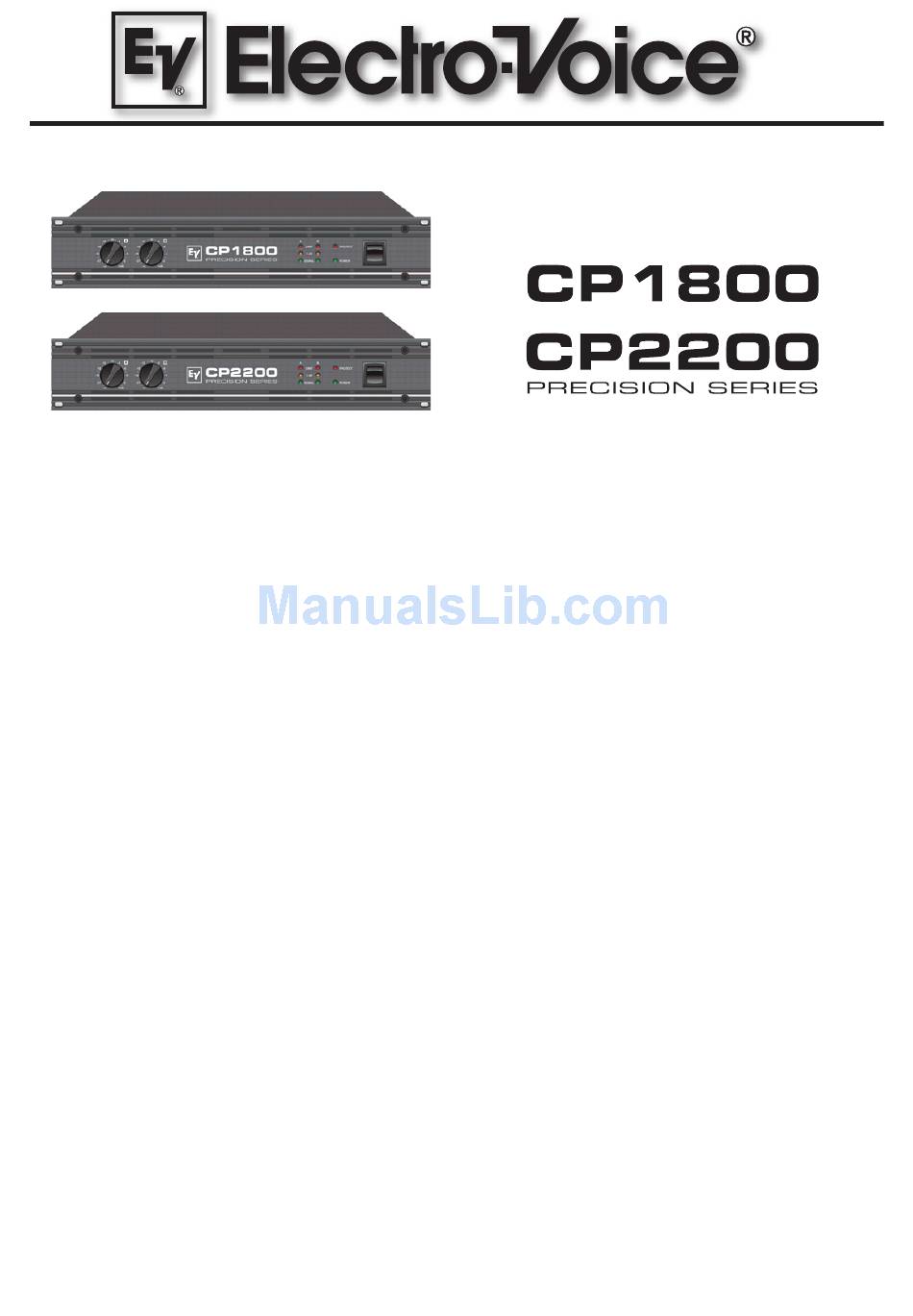

Electro-Voice CP-Series Power Amps CP1800 Specification

BESCHREIBUNG
Die Übertragungseigenschaften der CP-Endstufen sind hervorragend.
Durch optimierte Netzteile mit streuarmen Ringkerntransformatoren
und die konsequente Anwendung der Class H Technik wird ein großer
Headroom weit oberhalb der ausgewiesenen Nennleistung erzielt und
gleichzeitig eine deutliche Reduzierung von Gewicht und Verlustleistung
erreicht.
Die CP-Serie ist in Class H Technik aufgebaut. D.h. die Endstufe
verfügt über eine extrem schnelle, signalabhängige Umschaltung der
Betriebsspannung, die im Bedarfsfall eine Verdopplung der normalen
Versorgungsspannung bewirkt. Im Vergleich zu Class AB Endstufen
wird bei Endstufen mit Class H Technik erheblich weniger Verlustleistung
bei gleicher Ausgangsleistung erzeugt. Weniger Verlustleistung ist
gleichbedeutend mit weniger Abwärme oder besser gesagt mit einer
besseren Effizienz bzw. Energiebilanz des Gerätes. Endstufen in
Class H Technik lassen sich daher mit einer entsprechend höheren
Packungsdichte im Rack bzw. Gestellschrank verbauen. Darüber hinaus
ist die netzseitige Stromaufnahme wesentlich geringer als im Class AB
Betrieb, bei gleicher Ausgangsleistung.
Die Electro-Voice - Endstufen der CP- SERIE erfüllen auch die
extremen Anforderungen
gegen Überhitzung, Überlast, Kurzschluß sowie Hochfrequenz und
Gleichspannung am Ausgang geschützt. Eine Beschädigung der
Endtransistoren durch Rückeinspeisung elektrischer Energie wird durch
die Back-EMF Schutzschaltung verhindert. Beim Softstart werden die
Leistungsausgänge über Relais verzögert zugeschaltet.
verhindert eine Einschaltstrombegrenzung das Ansprechen von
Netzsicherungen.
Höchste Präzision ist auch in der mechanischen Konstruktion und
Verarbeitung gewährleistet.
besonders verwindungssteif und speziell auf die Belastungen des
harten Tourbetriebs ausgelegt. Die thermische Stabilität wird durch
zwei 3-Stufen Lüfter (off/slow/fast) mit sehr niedrigem Geräuschpegel
gewährleistet. Die Front-to-Rear Luftführung, erlaubt den Betrieb auch in
großen und schmalen Endstufen-Racks. Die Eingänge sind elektronisch
symmetrisch auf XLR-Buchsen geführt. Direct-Outs zum Durchschleifen
des Signals sind ebenfalls in Form von XLR-Buchsen (male) praktischer
Standard. Über das Input Routing können die Betriebsarten DUAL
(Stereo) oder PARALLEL (Mono) gewählt werden. Außerdem ist der
„Mono Bridged" –Betrieb über die separate BRIDGED OUT Buchse
und den Bridged Mode Umschalter sehr einfach zu realisieren. Auf der
Frontblende sitzen die in dB skalierten Levelregler, die als besonders
präzise, bediensichere Rastpotis ausgeführt und zum Schutz vor
mechanischer Beschädigung in der Frontblende versenkt sind. Die
CP-Serie bietet intern die Möglichkeit zur Nachrüstung einer analogen
Signalprozessorkarte mit Frequenzweichen-
Eine schnelle Übersicht
der Endstufen vermittelt das leicht ablesbare LED-Display. Die
Leistungsausgänge CHANNEL A, CHANNEL B und BRIDGED OUT
sind als extrem zuverlässige SPEAKON-Buchsen ausgeführt. Ebenfalls
auf der Rückwand befinden sich ein Groundlift-Schalter, der bei Bedarf
das Gehäuse der Endstufe von der Schaltungsmasse trennt und
somit Brummschleifen verhindern hilft. Alle CP- Endstufen können im
Normalbetrieb an Lasten bis hinab zu 2 Ohm und im Brückenbetrieb bis
zu minimal 4 Ohm eingesetzt werden.
des harten Tour-Betriebs. Sie sind
Das robuste Stahlblech-Chassis
und Filterfunktionen.
über den aktuellen Betriebszustand
Technische Informationen
Architects and engineers

specifications

DESCRIPTION
The audio performance of CP power amps are simply extraordinary. Op-
timised power supply units employing low-leakage toroidal transformers
and the consistent use of Class-H technology provide extensive head-
room far above the stated nominal output. At the same time this contrib-
utes to a reduction in weight and power dissipation.
The CP-Series is designed in Class-H technology, i.e. the power amp
provides extremely fast, signal-dependent operating voltage switching,
which results in doubling the regular supply voltage when needed.
Compared to Class-AB power amps, Class-H power amps generate
by far less power dissipation at identical output. Consequently, reduced
leakage power or dissipation is synonymous to less waste heat – energy
is used more efficiently. As a result, installing Class-H power amps within
rack shelf systems is possible with less space between appliances. In
addition to that and despite offering identical output, power consumption
is a lot less than in Class-AB operation.
Electro-Voice CP-SERIES power amps have been designed to fulfil even
the most demanding requirements of touring applications. CP-Series
amps are protected against thermal and electrical overload, short circuit
and the occurrence of HF/DC at the outputs. Back-EMF-Protection
eliminates the risk of the output transistors being damaged by electrical
energy back-feed. The power outputs are switched via relay with a time
delay during soft-start. An inrush current limiter prevents mains fuses
from blowing.
Mechanical construction and workmanship also comply with the
Zusätzlich
highest precision manufacturing standards. The rigid sheet steel
chassis even resists the most wearing tour operation. Two three-speed
high performance fans (off/slow/fast) guarantee outstanding thermal
stability at absolute low running noise. The ventilation is directed front-
ist
to-rear allowing trouble-free operation even in smaller amp-racks. The
electronically balanced inputs are carried out via XLR-type connectors.
Direct-Outs for through connecting the audio signal are also provided
via XLRM-type connectors. Input Routing allows selecting DUAL (stereo)
or PARALLEL (monaural) operation mode. By means of the separate
BRIDGED OUT-connector and a Bridged Mode-switch, switching to
„Mono Bridged" operation is truly uncomplicated as well. The recessed
mounted dB-scaled level controls ensure reliable protection against
mechanical damage. These particularly precise, secure to operate
detent-potentiometers are located on the front panel. CP-Series power
amps provide the opportunity for retrofitting an internal analogue signal
processor board with x-over and filter functions.

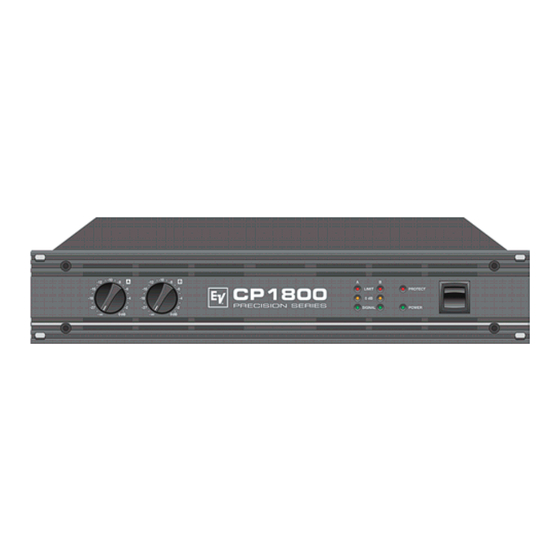

The easily readable LED display provides a quick overview of the power
amp's current operational status. The power outputs CHANNEL A,
CHANNEL B and BRIDGED OUT are carried out as extremely durable
SPEAKON-type connectors. Also located on the rear panel is a Ground-
lift switch, which helps eliminating ground-noise loops by separating the
power amp's enclosure from the circuit ground. In normal operation, all
CP-Series power amps are capable of driving loads as low as 2ohms. In
Mono-Bridged mode the allowable minimum load is 4ohms.
