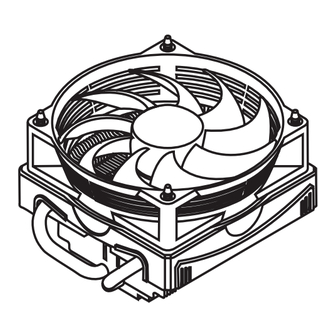

- Page 1 Ventilador universal de enfriamiento de CPU RF-UCPUCF Guía del usuario...
-
Page 3: Table Of Contents
Especificaciones ..........15 Garantía limitada de un año ......17 Introducción Felicitaciones por su compra de un producto de alta calidad de Rocketfish. Su RF-UCPUCF representa el más moderno diseño de enfriamiento universal de CPU, y está concebido para brindar un rendimiento confiable y sin problemas. -
Page 4: Características
Características • Diseño de perfil bajo para computadora de salón (HTPC, por sus siglas en inglés) y chasis delgado • Solución de enfriamiento integral que enfría el CPU y los componentes adyacentes • Diseño universal para tomas de CPU Intel LGA775 y AMD AM2/754/939/940 •... - Page 5 Grasa térmica (1) Tornillos grandes (4) Placas de retención para LGA 775 (2) Tornillos pequeños (4) Almohadillas suaves antivibración (4) Almohadillas de aislamiento Tuercas (4) RF-UCPUCF...
-
Page 6: Instalación Del Enfriador De Cpu
Llave hexagonal (1) Placa metálica (1) Brazo de retención K8 (1) Requisitos de sistema • Procesador Intel LGA775 o procesador AMD AM2/754/939/940 Instalación del enfriador de Preparándose para la instalación Para prepararse para la instalación: 1 Seleccione la placa o las placas de retención correctas para su CPU. - Page 7 3 Remueva la cubierta de protección de la parte inferior del enfriador de CPU (A). 4 Aplique una capa delgada de grasa térmica (B) en la superficie del CPU instalado. RF-UCPUCF...
- Page 8 Instalación del enfriador de CPU en un CPU Intel LGA775 Para instalar el enfriador de CPU en un CPU Intel LGA775: 1 Instale los cuatro tornillos grandes (C) en el sentido horario en los dos brazos de retención para LGA775 (D). 2 Instale los brazos de retención en la parte inferior del enfriador de CPU con los tornillos pequeños (E), con los...
- Page 9 Cuidado: Preste mucho cuidado para que no se dañe ningún componente cuando se manipule la tarjeta de sistema. 5 Instale las almohadillas de aislamiento (G) sobre los tornillos de montaje de los brazos de montaje que sobresalen de la tarjeta de sistema. RF-UCPUCF...
- Page 10 6 Instale cuatro tuercas (H) sobre los cuatro tornillos de los brazos de montaje y apriete las tuercas con la llave hexagonal (J). 7 Pase a la sección “Conexión del cable del ventilador” en la página 14.
- Page 11 1 Deslice la placa metálica (K) en la ranura del enfriador de CPU (entre los disipadores de aluminio y el ventilador). 2 Deslice el brazo de retención K8 (L) en la misma ranura para que descanse sobre la placa metálica. RF-UCPUCF...
- Page 12 3 Alinee el enfriador de CPU sobre el CPU y baje la pieza sobre la tarjeta de sistema. 4 Fije el enfriador de CPU a los postes de montaje enganchando un extremo del brazo de montaje (el extremo sin la leva de ajuste) sobre el poste de montaje exterior (el que se encuentra en la orilla de la tarjeta de sistema).
- Page 13 5 Enganche el otro extremo del brazo de montaje (el que tiene la leva de ajuste) sobre el poste de montaje interior y presione la leva de ajuste hacia la tarjeta de sistema hasta que encaje. RF-UCPUCF...
-
Page 14: Preguntas Más Frecuentes
Conexión del cable del ventilador Para conectar el cable del ventilador: • Enchufe el cable del ventilador en la toma de ventilador de 3 ó 4 terminales en la tarjeta de sistema. Toma de ventilador de Toma de ventilador de 3 terminales 4 terminales Preguntas más frecuentes... -
Page 15: Especificaciones
3.62 × 3.62 × 2.5 pulgadas ventilador (9.2 × 9.2 × 2.5 cm) (Largo × Ancho × Alto) Velocidad del 800 ~ 2200 rpm ventilador Tipo de cojinete De manguito interior de larga duración Vida estimada del 40,000 horas ventilador RF-UCPUCF... - Page 16 Nivel de ruido del 18 dBA ~ 35 dBA ventilador (dBA) Toma 4 terminales Peso 10.86 onzas (307.81 g) Voltaje 12 V Ajuste de Modo PWM velocidad del ventilador Certificaciones: Certificado de UL (No. de archivo E189887)
-
Page 17: Garantía Limitada De Un Año
Producto (“Período de Garantía”). Este Producto debe ser comprado en un distribuidor autorizado de productos de la marca Rocketfish y empacado con esta declaración de garantía. Esta garantía no cubre Productos reacondicionados. Si notifica a Rocketfish durante el Período de Garantía sobre un... - Page 18 Los Productos y repuestos reemplazados bajo esta garantía se volverán propiedad de Rocketfish y no se le regresarán a usted. Si se requiere la reparación de Productos y partes después de que se vence el Período de Garantía, usted deberá...
- Page 19 • Mal uso • Abuso • Negligencia • Uso comercial • Modificación de alguna parte del Producto, incluyendo la antena Esta garantía tampoco cubre: • Daño debido al uso o mantenimiento incorrecto • La conexión a una fuente de voltaje incorrecta RF-UCPUCF...
- Page 20 • El intento de reparación por alguien que no sea una compañía autorizada por Rocketfish para reparar el Producto • Productos vendidos tal cual (en el estado en que se encuentran) o con todas sus fallas • Productos consumibles, tal como fusibles o baterías...
- Page 21 Dynex, 7601 Penn Avenue South, Richfield, Minnesota, E.U.A. 55423-3645 © 2008 Best Buy Enterprise Services, Inc.Todos los derechos reservados. ROCKETFISH es una marca comercial de Best Buy Enterprise Services, Inc. Registrada en ciertos países. Todos los otros productos y los nombres de marca son marcas comerciales de sus respectivos dueños.
- Page 23 RF-UCPUCF...
- Page 24 Distribuido por Best Buy Purchasing, LLC 7601 Penn Avenue South, Richfield, MN 55423-3645 USA © 2008 Best Buy Enterprise Services, Inc. Todos los derechos reservados. ROCKETFISH es una marca de Best Buy Enterprise Services, Inc. Todos los demás productos y marcas son marcas comerciales de sus respectivos dueños.
