Instalación de la pantalla
3. Ubique sus manos en ambos lados del monitor para inclinar el panel
LCD en un ángulo de 30 grados y levántelo hasta la posición más
elevada (Figura 4).
4. Conecte todos los cables a los conectores apropiados (Figura 4).
NOTA: Si conecta ambos cables, el DVI y el D-sub, el cable DVI
debe estar conectado junto a la armadura del costado del cable de
alimentación (Figura 4).
5. Para obtener una buena gestión de cables, coloque los cables en
el siguiente orden en la gestión de cables: cable de alimentación y
cable DVI (Figura 5).
6. Coloque el cable DVI y el cable de alimentación en los ganchos
específicos según se indica en (Figura 6).

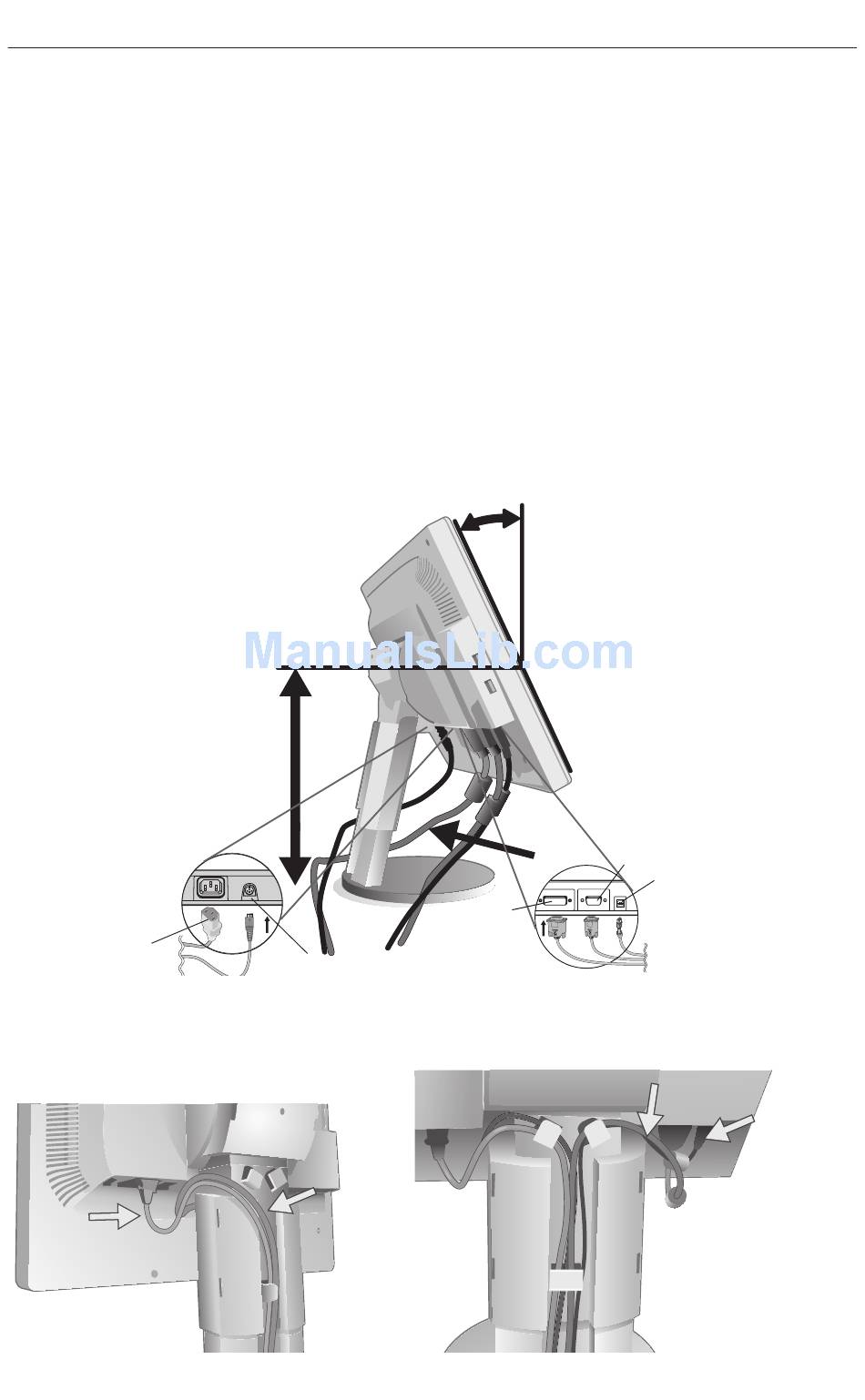

Figura 4
(Gráfico: LCD2070NX)
Cable de
alimentación
(Gráfico: LCD2070NX)
Cable de alimentación
(Parte inferior)
Posición
máxima del
soporte
SALIDA CC
Accesorio de producto opcional de NEC.
No use este conector a menos que se le indique
.
Figura 5
Cable DVI
(Parte superior)
- continuación
30˚ de inclinación
Cable DVI
Entrada1(DVI)
Figura 6
(Gráfico: LCD2070NX)
62
(modelos NX
Entrada2(D-Sub)
únicamente)
USB
Cable D-SUB
Cable USB
(modelos
NX única-
mente)
