Configuration de I'affichage
3. Placez les mains de chaque côté du moniteur pour incliner l'écran
ACL dans un angle de 30 degrés tout en le soulevant dans sa position
la plus haute (Figure 4).

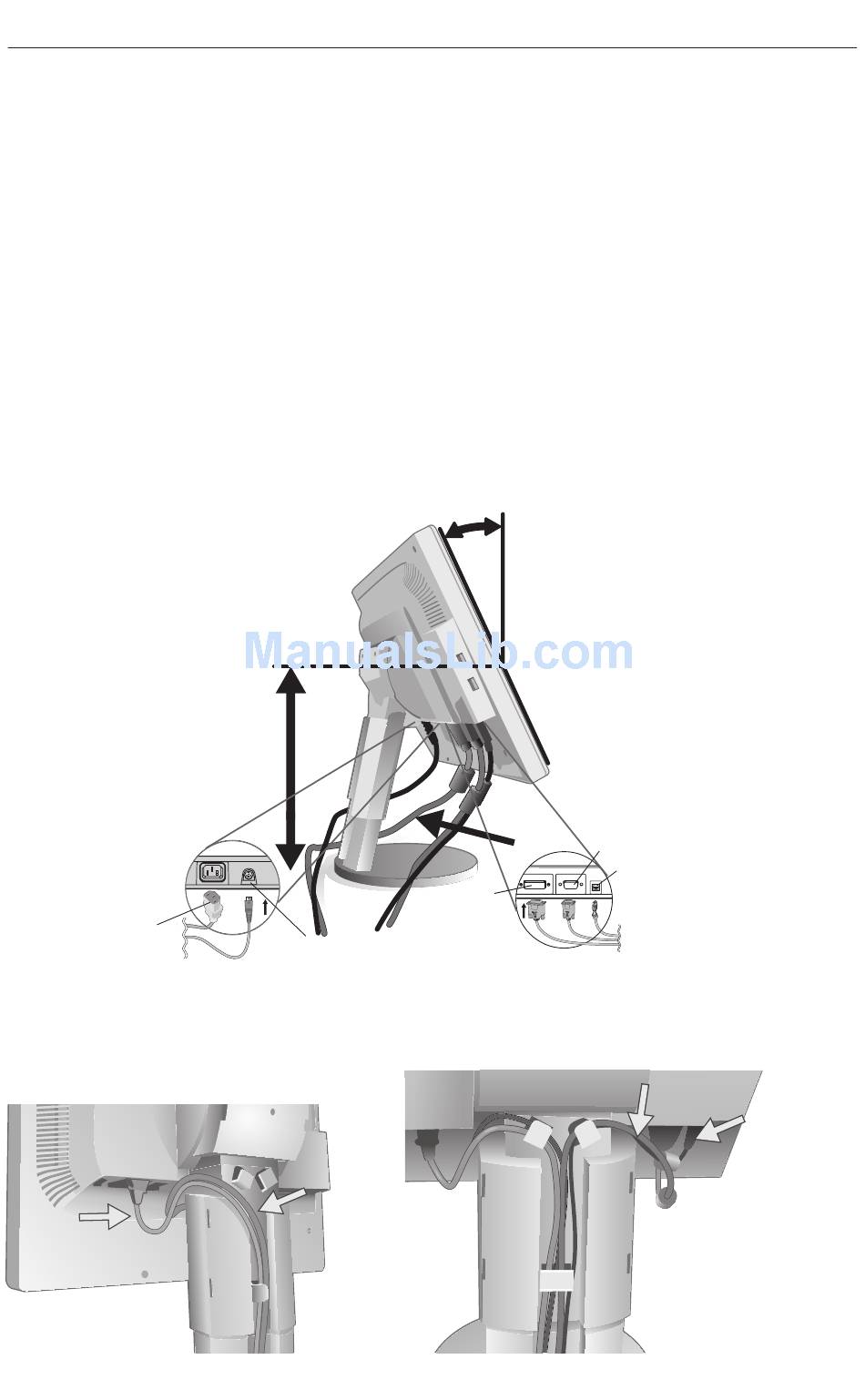

4. Branchez tous les câbles dans les connecteurs appropriés (Figure
4).
REMARQUE: Si vous branchez les deux câbles DIV et D-sub, le câble
DVI doit être branché tout près de la nervure sur le côté du cordon
d'alimentation (Figure 4).
5. Pour une gestion des câbles réussie, placez les câbles dans cet
ordre dans la gestion de câbles: câble d'alimentation et câble DVI
(Figure 5).
6. Placez le câble DVI, le câble d'alimentation dans les crochets
spécifiques indiqués dans la (Figure 6).
Power cord
Figure 5
(Décrit : LCD2070NX)
Cordon
d'alimentation
(milieu)
Figure 4
Position
du support
la plus
élevée
DC-OUT
Fixationde produit NEC en option.
N'utilisez pas ce connecteur sauf indication contraire.
Câble DVI
(haut)
(suite)
Inclinaison de 30˚
Câble DVI
Input1(DVI)
Figure 6
(Décrit : LCD2070NX)
32
Input2( D-Sub)
USB
(NX modèle seulement)
Câble D-SUB
USB Cable
(NX modèle
seulement)
