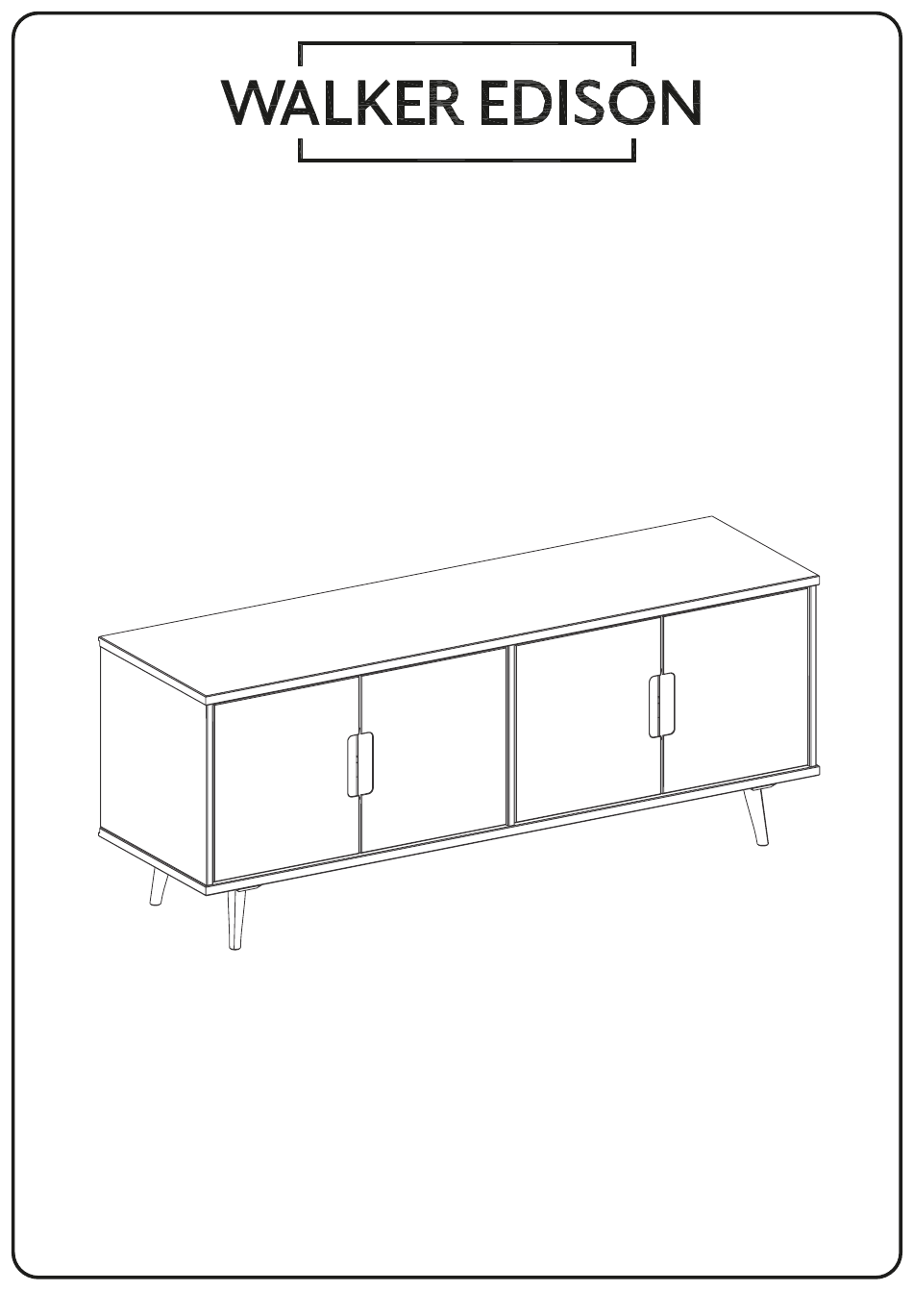

Ivy 60" TV Stand

SKU: IVYM3F

LOT:

AAYYWW-XXX

For Residential Use Only

Please visit our website for the most current instructions, assembly tips, to report damage, or request parts. www.walkeredison.com

Revised 02/2025-V3

Need help?

Do you have a question about the Ivy 60" and is the answer not in the manual?

Questions and answers

Summary of Contents for Walker Edison Ivy 60"

Page 1 SKU: IVYM3F LOT: AAYYWW-XXX For Residential Use Only Please visit our website for the most current instructions, assembly tips, to report damage, or request parts. www.walkeredison.com Copyright © 2024, by Walker Edison Furniture Co., LLC, All rights reserved. Revised 02/2025-V3...
Page 2 Be careful! Power tools can cause cracking or damage to the furniture, they can also damage the hardware if misused. Power tool damages are not covered by the Walker Edison warranty Slide care Your furniture has highly durable wooden sliders.
Page 3 LOT: AAYYWW-XXX Distribution and responsible for the Date: MM/20YY anti-tip hardware: Walker Edison Furniture Company Rev. MM/20YY-VX 1553 W 9000 S, West Jordan, UT 84088 United States CANFER compliant / conforme au CANFER TSCA Title VI compliant / conforme au titre VI de la TSCA TSCA Title VI certied / certié...
Page 4 Hardware List Part Name Size Quantity 8x30mm Wooden dowel 3.5x14mm Screw 3.5x30mm Screw 4x40mm Screw 6.0x8mm Shelf Support Cam bolt 5x24mm 15x12mm Cam Lock Backstop 20x8mm Tack Nail Nail 8x8mm Screw 4x16mm 6x35mm Plastic Bush Washer Wall Anchor Hinge The hardware quantities listed above are required for proper assembly. Extra hardware pieces may be included.
Page 5 Step 1 Let's start! Insert Wooden dowel (A) into the Foot (08), Right Side Panel (12), Left Side Panel (13) and Center Panel (15). Wood Dowels Dowels are essential in furniture assembly to create strong, precise connections. They ensure structural integrity, prevent shifting, and simplify alignment, resulting in sturdier, longer-lasting furniture.
Page 6 Step 2 Insert Shelf Support (E) into Right Side Panel (12), Left Side Panel (13) and Center Panel (15). Rotate 180° Division (15). To keep your product looking its best and scratch-free, try assembling it on a soft surface like carpet or a blanket. This helps prevent any accidental scratches and keeps your furniture in top shape!
Page 7 Step 3 Attach Cam Bolt (F) into Top Panel (11) with a Phillips head screwdriver.
Page 8 Step 4 Attach Backstop (H) into the Top Panel (11) with Screw (B) and a Phillips head screwdriver.
Page 9 Step 5 Secure Feet (08) into the Bottom Panel (14). Insert Screw (C) in Feet (08) and attach with a Phillips head screwdriver. Once this step is completed, your product should look like this...
Page 10 Step 6 Attach Right Side Panel (12), Left Side Panel (13) and Center Panel (15) to Bottom Panel (14) with screw (D) and a Phillips head screwdriver. Once this step is completed, your product should look like this...
Page 11 Step 7 Fit Top Panel (11) to Right Side Panel (12), Left Side Panel (13) and Center Panel (15). Insert Cam Lock (G) in Right Side Panel (12), Left Side Panel (13) and the Center Panel(15) and tighten using a Phillips head screwdriver.
Page 12 Step 8 Secure Left Back Panel (07) and Right Back Panel (17) to Top Panel (11), Right Side Panel (12), Left Side Panel (13) and Bottom Panel (14) with Nail ( J) and a hammer. Secure Left Back Panel (07) and Right Back Panel (17) using Tack Nail (I) and a hammer.
Page 13 Step 9 Place Shelf (06) on the Shelf supports (E). FRONT Once this step is completed, your product should look like this...
Page 14 Step 10 Attach Hinge (O) into the holes in the Doors (09) with Screw (B) and a Phillips head screwdriver.
Page 15 Step 11 Secure the Doors (09) to the Right Side Panel (12), Left Side Panel (13) and Center Panel (15) with Screw (B) and a Phillips head screwdriver. Hinge...
Page 16 Step 12 To adjust the hinges you can follow this diagrams Door adjusts up and down by loosening top and bottom screws Loosen back screw to adjust door forward and back Adjust the door's distance from the side panel with the center screw Check if you door is correctly adjusted or repeat this to have...
Page 17 Step 13 To ﬁnish this up, let´s secure your dresser to the wall! Attach the Wall anchor (N) to your dresser using Washer (M) and a screw (K).
Page 18 Step 14 Insert the Plastic bush (L) into the wall. Then, secure the Wall anchor (N) to the wall using a Washer (M) and a screw (D).
Page 19 You did it! Enjoy your new TV Stand! 100 lbs 45 kg 35 lbs 16 kg 40 lbs 18 kg Congratulations on your new piece of furniture!We would love to hear about it and see it. Please leave us a review or post a picture with #mywalkeredisonhome...
Page 20 Assembling furniture can be tricky sometimes. Our customer service team, located in Utah, is here for product information, help assembling a product, or for any other customer support issue Call us at 801-433-3008 Email us at service@walkeredison.com Visit our Customer Service website at walkeredison.com/pages/customer-service We are available to help Monday-Thursday 8am-5pm, Friday 8am-3pm MST...
Page 21 Sólo para uso residencial Visite nuestro sitio web para consultar las últimas instrucciones, consejos de montaje, notiﬁcar daños o solicitar piezas. www.walkeredison.com Copyright © 2024, by Walker Edison Furniture Co., LLC, All rights reserved. Revised 12/2024-V5...
Page 22 Los daños causados por una herramienta eléctrica no están cubiertos por la garantía de Walker Edison. Scannez pour obtenir des conseils d'assemblage et de l'aide !
Page 23 LOT: AAYYWW-XXX Distribution and responsible for the Date: MM/20YY anti-tip hardware: Walker Edison Furniture Company Rev. MM/20YY-VX 1553 W 9000 S, West Jordan, UT 84088 United States CANFER compliant / conforme au CANFER TSCA Title VI compliant / conforme au titre VI de la TSCA TSCA Title VI certied / certié...
Page 24 Liste de composants / Lista de hardware Partie Taille Quantité Parte Tamaño Nombre Cantidad Cheville en bois 8x30mm Espiga de madeira 3.5x14mm Tornillo 3.5x30mm Tornillo 4x40mm Tornillo Support 6x8mm Soporte Goujoun 5x24mm Conector Boitier 15x12mm Traba Serrure Arrière Traba Trasera Clou de fixation 20x8mm Clavo de Fijacion...
Page 25 Étape / Paso 1 (FR) Insérez la Cheville (A) dans les Pieds (08), Panneau Droit (12), Panneau Gauche (13) et Panneau Central (15). (ES) Inserte la Espiga (A) en los Pies (08), Panel Derecho (12), Panel Izquierdo (13) y en el Panel Central (15).
Page 26 Étape / Paso 2 (FR) Insérez le Support d'Étagère (E) dans les trous du Panneau droit (12), Panneau gauche (13) et du Panneau Central (15). (ES) Inserte el Soporte del Estante (E) en los orificios del Panel derecho (12), Panel Izquierdo (13) y el Panel Central (15).
Page 27 Étape / Paso 3 (FR) Fixez la Goujoun(F) dans les trous du Paneneau Supérieur (11) à l'aide d'un tournevis cruciforme. (ES) Fije el Conector (F) en los orificios del Panel Superior (11) utilizando un destornillador Phillips. Étape / Paso 04 (FR) Fixez le Dispositif arrière (H) au Panel Supérieur (11) avec la Vis (B) et un tournevis cruciforme.
Page 28 Étape / Paso 5 (FR) Montez les Pieds (08) sur le Panneau Inférieur (14). Insérez la Vis (C) dans le trou des Pieds (08) et fixez-les avec un tournevis cruciforme. (ES) Coloque los Pies (08) en el Panel Inferior (14). Inserte el Tornillo (C) en el orificio de los Pies (08) y asegúrelo con un destornillador Phillips.
Page 29 Étape / Paso 7 (FR) Montez le Panneau Supérieur (11) sur le Panneau Droit (12), Panneau Gauche (13) et le Panneau Central (15). Insérez la Vis (G) et fixez-la avec un tournevis cruciforme. (ES) Coloque el Panel Superior (11) en el Panel Derecho (12), Panel Izquierdo (13) y el Panel Central (15).
Page 30 Étape / Paso 8 (FR) Fixez l'Arrière Gauche (07) et l'Arrière Droit (17) au Panneau Supérieur (11), Panneau Droit (12), Panneau Gauche (13) et Panneau Inférieur (14) avec des Clous (J) et un marteau. Ensuite, fixez l'Arrière Gauche (07) et l'Arrière Droit (17) avec les Clous de fixation (I) et un marteau.
Page 31 Étape / Paso 9 (FR) Montez les étagères (06) sur le support d'étagère. (ES) Coloque los estantes (06) en el soporte del estante. FAÇADE FRENTE Étape / Paso 10 (FR) Fixez la Charnière (O) dans les trous de la Porte (09) avec la vis (B) et un tournevis cruciforme.
Page 32 Étape / Paso 11 (FR) Fixez les portes (09) au panneau droit (12), au panneau gauche (13) et au panneau central (15) avec une vis (B) et un tournevis cruciforme. (ES) Asegure las puertas (09) al panel derecho (12), panel izquierdo (13) y panel central (15) con el tornillo (B) y un destornillador Phillips.
Page 33 Étape / Paso 13 (FR) Enfin, fixons la Support TV au mur ! Fixez l'Ruban (N) à la support TV à l'aide de la Rondelle (M) et d'une vis (K) (ES) ¡Por último, fijemos la TV Stand a la pared! Fije la Cinta (N) a la TV stand usando la Arandela (M) y un Tornillo (K.)
Page 34 Étape / Paso 13 (FR) Insérez la Douille (L) dans le mur. Fixez ensuite l'Ruban (N) au mur à l'aide d'une rondelle (M) et d'une vis (D). (ES) Inserte el Casquillo (L) en la pared. Luego fije la Cinta (N) a la pared usando una arandela (M) y un tornillo (D).
Page 35 Vous avez réussi ! Proﬁtez de votre nouvelle TV Stand ! Lo has conseguido! Disfruta de tu nuevo TV Stand! 100 lbs 45 kg 35 lbs 16 kg 40 lbs 18 kg Félicitations pour votre nouveau meuble! Nous serions ravis d'en entendre parler et de le voir. Laissez-nous un commentaire ou postez une photo avec le mot-clé...
Page 36 Assembler des meubles peut parfois être compliqué. Notre équipe de service client, située dans l’Utah, est là pour obtenir des informations sur les produits, aider pour l’assemblage d’un porduit ou pour tout autre problème de support client. Appelle-nous 801-433-3008 Envoie-nous les e-mails à service@walkeredison.com Visite notre site accueil au client à...
