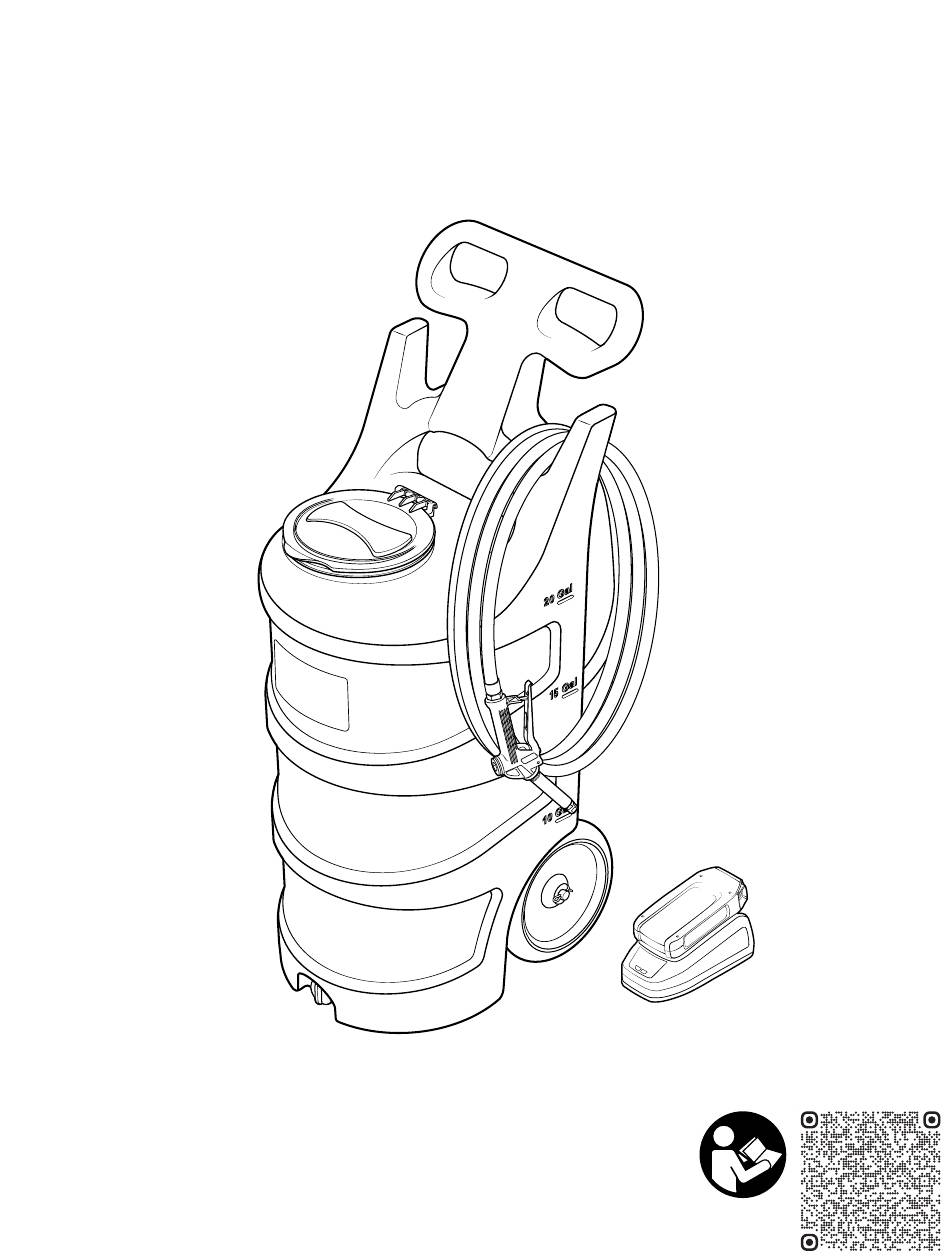

20 Gallon Battery Powered
Foam Unit
Service Manual
FI-BP-20N
READ ALL INSTRUCTIONS BEFORE USING OR
SERVICING THIS UNIT. KEEP THIS MANUAL IN A
LOCATION THAT IS READILY AVAILABLE TO USERS
AND SERVICE TECHNICIANS.
English (Original Instructions)
Scan this code for
service manual
Advertisement
Related Manuals for Foamit FI-BP-20N
Summary of Contents for Foamit FI-BP-20N
- Page 1 20 Gallon Battery Powered Foam Unit Service Manual FI-BP-20N READ ALL INSTRUCTIONS BEFORE USING OR SERVICING THIS UNIT. KEEP THIS MANUAL IN A LOCATION THAT IS READILY AVAILABLE TO USERS AND SERVICE TECHNICIANS. Scan this code for English (Original Instructions)
- Page 2 Do not store below 32°F (0°C) or above 113°F (45°C). To prevent premature battery failure, do not store battery in depleted state for long periods of time. Model: FI-BP-20N REV 1 • V20250428 • English • Page 2 of 28...
- Page 3 PROTECT THE ENVIRONMENT Please dispose of packaging materials, old machine components, and hazardous fluids in an environmentally safe way according to local waste disposal regulations Model No.: FI-BP-20N Manufactured by: FOAMit 3833 Soundtech Ct. SE Grand Rapids, MI 49512 US This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the FCC Rules.
- Page 4 • #2 Phillips head screwdriver • 1/ 4 in. (7 mm) hex bit • #3 Phillips head screwdriver • Flat head screwdriver • Hose cutters • Thread seal tape • Knife Model: FI-BP-20N REV 1 • V20250428 • English • Page 4 of 28...
- Page 5 Pump or compressor is over temp. Allow unit to cool before continuing. • Battery/charger fault light is flashing Refer to the separate manuals supplied with the battery and charger for more information regarding indicator and fault lights. Model: FI-BP-20N REV 1 • V20250428 • English • Page 5 of 28...
- Page 6 * Additional colors available, see datasheet for options. Item number Description 5 TNK-20N Tank - 20 gallon natural - portable Drain plug assembly for portable 6 DPA units - includes gasket Model: FI-BP-20N REV 1 • V20250428 • English • Page 6 of 28...
- Page 7 Flat washer for 5/8 in. od pipe or axle - 12 FW58 stainless steel - 0.64 in. id x 1.2 in. od WHLA-AXL15 x 0.05 in. thk Model: FI-BP-20N REV 1 • V20250428 • English • Page 7 of 28...
- Page 8 Hose barb - stainless steel - 12 HBSSEL1414 elbow - 1/ 4 in. MPT x 1/ 4 in. barb 13 SST14 Stainless tee 1/ 4 FPT Model: FI-BP-20N REV 1 • V20250428 • English • Page 8 of 28...
- Page 9 Battery - lithium ion - 24V - 9 BLI-24V-CHRGR charger - includes NA power cord and manual Note: Refer to battery and charger user manuals for more information. *not included with backplate assembly Model: FI-BP-20N REV 1 • V20250428 • English • Page 9 of 28...
- Page 10 Hose barb - stainless steel - elbow - 4 HBSSEL1414 1/ 4 in. MPT x 1/ 4 in. barb Screw band clamp - stainless steel - 5 SSC14 for 1/ 4 in. hose NVA-NV14-BP-EL Model: FI-BP-20N REV 1 • V20250428 • English • Page 10 of 28...
- Page 11 - 1.4 CFM open flow - 4 AC24VDC-1.4-MLX 80 PSI max - includes molex connector 1/ 4 in. id blue hose - hybrid 5 H14BL-F TPE - available per ft. ACA-AC24VDC-1.4 Model: FI-BP-20N REV 1 • V20250428 • English • Page 11 of 28...
- Page 12 Hex head poly bushing - ¾ MPT 5 HHPB3414 x ¼ FPT Ball valve - PVC - 3/ 4 NPT to 3/ 4 FNPT 6 BVPVC34MF Buna seal SCTNA-PF-BP Model: FI-BP-20N REV 1 • V20250428 • English • Page 12 of 28...
- Page 13 3/8 in. hose 3/8 in. id blue* hose - hybrid TPE - 3 H38BL-F available per ft. * Additional colors available, see datasheet for options. HA38BL-12 Model: FI-BP-20N REV 1 • V20250428 • English • Page 13 of 28...
- Page 14 Hose barb - stainless steel - 13 HBSS1238 1/2 in. MPT x 3/8 in. barb Screw band clamp - stainless steel - 14 SSC38 for 3/8 in. hose Model: FI-BP-20N REV 1 • V20250428 • English • Page 14 of 28...
- Page 15 Appareil à mousse de 75,71 litres (20 gallons) alimenté par batterie Manuel d’utilisation FI-BP-20N LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER OU D’ENTRETENIR CET APPAREIL. CONSERVER CE MANUEL DANS UN ENDROIT FACILEMENT ACCESSIBLE AUX UTILISATEURS ET AUX TECHNICIENS DE MAINTENANCE. Scan this code for service manual Français (Instructions traduites)
- Page 16 à 0 °C (32 °F) ou supérieure à 45 °C (113 °F). Pour éviter une défaillance prématurée de la batterie, ne pas la conserver déchargée pendant de longues périodes. Modèle: FI-BP-20N REV 1 • V20250428 • Français • Page 16 sur 28...
- Page 17 Veuillez vous débarrasser des matériaux d’emballage, des anciens composants de la machine et des fluides dangereux en respectant l’environnement et les réglementations locales en matière d’élimination des déchets. Numéro de modèle : FI-BP-20N Fabriqué par : FOAMit 3833 Soundtech Ct. SE Grand Rapids, MI 49512, États-Unis d’Amérique This ecet appareil a été...
- Page 18 • Tournevis cruciforme No 2 • 1/4 po. (7 mm) mèche hexagonale • Tournevis cruciforme No 3 • Tournevis à tête plate • Coupe-tuyaux • Ruban d’étanchéité pour filetage • Couteau Modèle: FI-BP-20N REV 1 • V20250428 • Français • Page 18 sur 28...
- Page 19 Le voyant de défaut de la Consulter les manuels distincts fournis avec la batterie et le chargeur pour plus d’informations sur batterie/du chargeur clignote les indicateurs et les voyants d’erreur. Modèle: FI-BP-20N REV 1 • V20250428 • Français • Page 19 sur 28...
- Page 20 Numéro de la pièce Description Réservoir - 75,71 litres (20 gallons) 5 TNK-20N naturel - portable Dispositif de bouchon de vidange 6 DPA pour appareils portables - avec joint Modèle: FI-BP-20N REV 1 • V20250428 • Français • Page 20 sur 28...
- Page 21 Rondelle plate pour tuyau ou axe de 5/8 12 FW58 po. DE - acier inoxydable - 0,64 po. DI x WHLA-AXL15 1,2 po. DE x 0,05 po. épaiss. Modèle: FI-BP-20N REV 1 • V20250428 • Français • Page 21 sur 28...
- Page 22 Raccord cannelé - acier inoxydable - 12 HBSSEL1414 coudé - 1/ 4 po. MPT x 1/ 4 po. cannelure 13 SST14 Té en acier inoxydable 1/4 FPT Modèle: FI-BP-20N REV 1 • V20250428 • Français • Page 22 sur 28...
- Page 23 NA et manuel Remarque : Se référer aux manuels d’utilisation de la batterie et du chargeur pour plus d’informations. *non inclus dans le dispositif de plaque arrière Modèle: FI-BP-20N REV 1 • V20250428 • Français • Page 23 sur 28...
- Page 24 - coudé - 1/ 4 po. MPT x 1/ 4 po. cannelure Collier de serrage à vis - acier 5 SSC14 inoxydable - pour tuyau de 1/ 4 po. NVA-NV14-BP-EL Modèle: FI-BP-20N REV 1 • V20250428 • Français • Page 24 sur 28...
- Page 25 CFM) en écoulement libre - 80 PSI max - avec connecteur molex Tuyau souple bleu de 1/ 4 po. - TPE 5 H14BL-F hybride disponible par pied de long. ACA-AC24VDC-1.4 Modèle: FI-BP-20N REV 1 • V20250428 • Français • Page 25 sur 28...
- Page 26 3/ 4 MPT x 1/ 4 FPT Robinet à boisseau sphérique - 6 BVPVC34MF PVC - 3/ 4 NPT à 3/ 4 FNPT - Joint Buna SCTNA-PF-BP Modèle: FI-BP-20N REV 1 • V20250428 • Français • Page 26 sur 28...
- Page 27 Tuyau souple bleu* de 3/8 po. - TPE 3 H38BL-F hybride - disponible par pied de long * D’autres couleurs sont disponibles, voir la fichetechnique pour les options. HA38BL-12 Modèle: FI-BP-20N REV 1 • V20250428 • Français • Page 27 sur 28...
- Page 28 Raccord de tuyau - acier inoxydable - 13 HBSS1238 ½ po. MPT x 3/8 po. cannelure Collier de serrage à vis - acier 14 SSC38 inoxydable - pour tuyau de 3/8 po. Modèle: FI-BP-20N REV 1 • V20250428 • Français • Page 28 sur 28...
