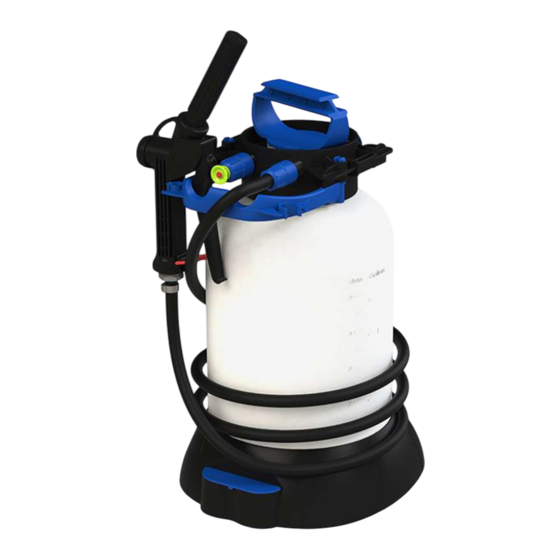

Foam Units
F5.0L-CE | F5.0L-PSG-CE
F5.0L-PSG-CE
READ ALL INSTRUCTIONS BEFORE USING
OR SERVICING THIS EQUIPMENT. KEEP
THIS MANUAL IN A LOCATION THAT IS
READILY AVAILABLE TO USERS AND SERVICE
TECHNICIANS.
LIRE TOUTES LES INSTRUCTIONS AVANT
D'UTILISER OU D'EFFECTUER L'ENTRETIEN
DE L'APPAREIL. CONSERVER CE MANUEL
DANS UN ENDROIT FACILEMENT ACCESSIBLE
AUX UTILISATEURS ET AUX TECHNICIENS DE
MAINTENANCE.
LEA TODAS LAS INSTRUCCIONES ANTES
DE USAR O DAR MANTENIMIENTO A ESTE
EQUIPO. GUARDE ESTE MANUAL EN UN
LUGAR ACCESIBLE PARA LOS USUARIOS Y LOS
TÉCNICOS DE MANTENIMIENTO.
LEES ALLE AANWIJZINGEN VOORDAT U DEZE
APPARATUUR GEBRUIKT OF ER ONDERHOUD
AAN UITVOERT. BEWAAR DEZE HANDLEIDING
OP EEN LOCATIE DIE GOED TOEGANKELIJK IS
VOOR GEBRUIKERS EN ONDERHOUDSTECHNICI.
F5.0L-CE
LESEN SIE VOR DER VERWENDUNG ODER
WARTUNG DIESES GERÄTS DIE VOLLSTÄNDIGE
ANLEITUNG. BEWAHREN SIE DIESES
HANDBUCH AN EINEM FÜR DIE BENUTZER UND
WARTUNGSTECHNIKER LEICHT ZUGÄNGLICHEN
ORT AUF.
LEGGERE TUTTE LE ISTRUZIONI PRIMA DI
UTILIZZARE QUESTA ATTREZZATURA O
SOTTOPORLA A MANUTENZIONE. TENERE
QUESTO MANUALE IN UN LUOGO FACILMENTE
ACCESSIBILE AGLI UTENTI E AI TECNICI
DELL'ASSISTENZA.
LEIA TODAS AS INSTRUÇÕES ANTES DE
UTILIZAR, OU DE FAZER A MANUTENÇÃO DESTE
EQUIPAMENTO. MANTENHA ESTE MANUAL
NUM LOCAL FACILMENTE ACESSÍVEL AOS
UTILIZADORES E TÉCNICOS DE MANUTENÇÃO.
BU EKİPMANI KULLANMADAN VEYA ONA
BAKIM YAPMADAN ÖNCE TÜM TALİMATLARI
OKUYUN. BU KILAVUZU KULLANICILAR VE
SERVİS TEKNİSYENLERİ TARAFINDAN KOLAYCA
ERİŞİLEBİLECEK BİR YERDE SAKLAYIN

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the F5.0L and is the answer not in the manual?

Questions and answers

Related Manuals for Foamit F5.0L

Summary of Contents for Foamit F5.0L

  • Page 1 Foam Units F5.0L-CE | F5.0L-PSG-CE F5.0L-PSG-CE F5.0L-CE LESEN SIE VOR DER VERWENDUNG ODER READ ALL INSTRUCTIONS BEFORE USING WARTUNG DIESES GERÄTS DIE VOLLSTÄNDIGE OR SERVICING THIS EQUIPMENT. KEEP ANLEITUNG. BEWAHREN SIE DIESES THIS MANUAL IN A LOCATION THAT IS HANDBUCH AN EINEM FÜR DIE BENUTZER UND READILY AVAILABLE TO USERS AND SERVICE WARTUNGSTECHNIKER LEICHT ZUGÄNGLICHEN...
  • Page 2 (5) minutes when switching from an alkaline to an acid or an acid to an alkaline. Use of hydrocarbons and flammable products may result in explosions, fire and serious injury or death. Never use hydrocarbons or flammable products with the unit. Model: F5.0L-CE F5.0L-PSG-CE V20221012 • Page 2 of 52...
  • Page 3 Dispose of packaging materials, equipment components, and chemical products in an environmentally safe way according to applicable waste disposal regulations. Always recycle when appropriate. Manufactured Year: 2022 | Model No.: F5.0L-CE and F5.0L-PSG-CE Manufactured by: FOAMit 3833 Soundtech Ct. SE Grand Rapids, MI 49512 US Model: F5.0L-CE...

  • Page 4: Product Overview

    Chemical compatibility For more information on chemical compatibility, consult the manufacturer or SDS for your product or contact our customer service department. Product specifications F5.0L F5.0L-PSG Power type Manual Chemical pickup type...

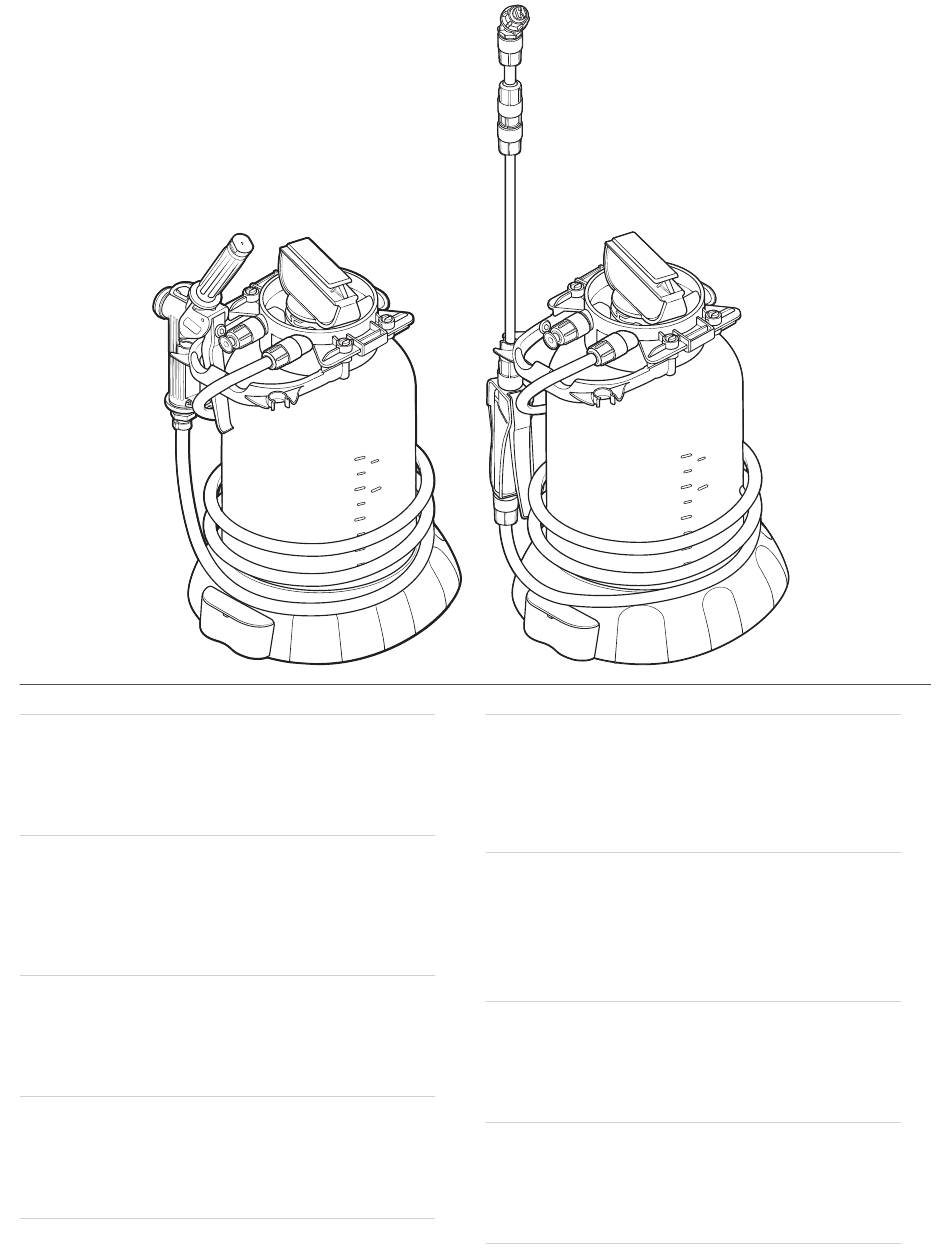

  • Page 5 English User Manual Product components Original Instructions Discharge wand 2. Pump handle 3. Tank head 4. 5 liter tank 5. Discharge hose 6. Pressure relief valve 7. Trigger gun F5.0L-PSG-CE F5.0L-CE Model: F5.0L-CE F5.0L-PSG-CE V20221012 • Page 5 of 52...

  • Page 6: Operation

    1. Release air pressure from unit after each use by activating the pressure relief valve (a). 2. Empty out remaining solution and run fresh water through the unit to rinse all parts thoroughly after each use and before storage. F5.0L-PSG-CE Model: F5.0L-CE F5.0L-PSG-CE V20221012 •...
  • Page 7 (i) and oring (k) in the gun. 11. Install the attachment by threading it into the trigger gun. An additional oring will be supplied in the parts package of the attachment. Model: F5.0L-CE F5.0L-PSG-CE V20221012 • Page 7 of 52...

  • Page 8: Parts And Accessories

    Wadding disk for 1.5L/5L/10L LC-WD (1 piece) 5 Liter Assembly LC-LLA Item number Description LC-THA-F5.0L LC-PA LC-HA Hose assembly for 5L LC-PRV LC-HNDL-CLP Tank handle for 5L with clips Long lance (10 in.) assembly LC-LLA for 5L with retaining nuts...
  • Page 9 Screen disc .687 diameter 10 X 10 mesh SSST PSGORV O-ring for PSG 12-Viton @ .020 diameter 300 Series S.S. WAAD-.1 Wadding for foam units WAAD-.75 ¾ in. diameter wadding for foam units Model: F5.0L-CE F5.0L-PSG-CE V20221012 • Page 9 of 52...
  • Page 10 L’utilisation d’hydrocarbures et de produits inflammables peut entraîner des explosions, un incendie et des blessures graves, voire mortelles. Ne jamais utiliser d’hydrocarbures ou de produits inflammables avec cet appareil. Modèle : F5.0L-CE | F5.0L-PSG-CE V20221012 • Page 10 sur 52...
  • Page 11 Année de fabrication : 2022 | No de modèle : F5.0L-CE et F5.0L-PSG-CE Fabriqué par : FOAMit 3833 Soundtech Ct. SE Grand Rapids, MI 49512 États-Unis d'Amérique Modèle : F5.0L-CE | F5.0L-PSG-CE...

  • Page 12: Aperçu Du Produit

    *Les taux de dilution et les débits indiqués sont basés sur la viscosité de l'eau et les réglages de pression d'air d'usine. **La zone couverte et la durée de fonctionnement peuvent varier en fonction de l'humidité, du débit d'air et du produit utilisé Modèle : F5.0L-CE | F5.0L-PSG-CE V20221012 •...
  • Page 13 Embout de pistolet de pulvérisation 2. Poignée de la pompe 3. Tête de réservoir 4. Réservoir de 5 litres 5. Tuyau de vidange 6. Soupape de surpression 7. Pistolet de pulvérisation F5.0L-PSG-CE F5.0L-CE Modèle : F5.0L-CE | F5.0L-PSG-CE V20221012 • Page 13 sur 52...
  • Page 14 (a). F5.0L-PSG-CE 2. Vider la solution restante et faire passer de l'eau fraîche dans l'appareil pour rincer soigneusement toutes les pièces après chaque utilisation et avant le stockage. Modèle : F5.0L-CE | F5.0L-PSG-CE V20221012 • Page 14 sur 52...
  • Page 15 (i) et le joint torique dans le pistolet. 11. Installez l'accessoire en le vissant dans le pistolet à gâchette. Un joint torique supplémentaire est fourni dans l'emballage des pièces de l'accessoire. Modèle : F5.0L-CE | F5.0L-PSG-CE V20221012 • Page 15 sur 52...
  • Page 16 ácido o viceversa. El uso de hidrocarburos y productos inflamables puede causar explosiones, incendios y lesiones graves o la muerte. Nunca use hidrocarburos ni productos inflamables con la unidad. VV20221012 • Página 16 de 52 Modelo: F5.0L-CE F5.0L-PSG-CE...
  • Page 17 Siempre recicle cuando corresponda. Año de fabricación: 2022 | N.° de modelo: F5.0L-CE y F5.0L-PSG-CE Fabricado por: FOAMit 3833 Soundtech Ct. SE Grand Rapids, MI 49512, EE. UU.

  • Page 18: Descripción General Del Producto

    SDS del producto o comuníquese con nuestro departamento de servicio al cliente. Especificaciones del producto F5.0L F5.0L-PSG Tipo de fuente de energía Manual Tipo de mezcla de productos químicos Solución mezclada previamente...
  • Page 19 Varilla de la pistola de aspersión 2. Manija de la bomba 3. Cabezal del tanque 4. Tanque de 5 litros 5. Manguera de descarga 6. Válvula de alivio de presión 7. Pistola de aspersión F5.0L-PSG-CE F5.0L-CE VV20221012 • Página 19 de 52 Modelo: F5.0L-CE...

  • Page 20: Operación

    (a). 2. Vacíe la solución restante y deje correr agua limpia por toda la unidad para enjuagar bien todas las piezas después de cada uso y antes de guardarla. F5.0L-PSG-CE VV20221012 • Página 20 de 52 Modelo: F5.0L-CE...
  • Page 21 (i) y la junta tórica (k) en la pistola. 11. Instale el accesorio enroscándolo en la pistola con gatillo. Se suministrará una junta tórica adicional en el paquete de piezas del accesorio. VV20221012 • Página 21 de 52 Modelo: F5.0L-CE F5.0L-PSG-CE...
  • Page 22 Het gebruik van koolwaterstof en ontvlambare producten kan leiden tot explosies, brand en ernstig letsel of de dood. Nooit koolwaterstof of ontvlambare producten gebruiken i.c.m. het apparaat. Model: F5.0L-CE F5.0L-PSG-CE VV20221012• Pagina 22 van 52...
  • Page 23 Verpakkingsmateriaal, onderdelen van het apparaat en chemische producten moeten op een milieuveilige manier worden afgevoerd, volgens de plaatselijke afvalverwerkingsvoorschriften. Recycle materialen en onderdelen wanneer dat van toepassing is. Productiejaar: 2022 | Modelnr.: F5.0L-CE en F5.0L-PSG-CE Geproduceerd door: FOAMit 3833 Soundtech Ct. SE Grand Rapids, MI 49512 VS Model: F5.0L-CE...
  • Page 24 Chemische compatibiliteit het apparaat. Raadpleeg voor meer informatie over de chemische compatibiliteit de fabrikant of het SDS van uw product, of neem contact op met de klantenservice. Productspecificaties F5.0L F5.0L-PSG Type aandrijving Handmatig Type chemische pick-up Voorgemengde oplossing Aantal producten waar apparaat aan Eén product...
  • Page 25 Dutch Gebruikshandleiding Vertaling van de originele gebruikshandleiding Productonderdelen 1. Lans 2. Pomphendel 3. Reservoirkop 4. Reservoir (5 liter) 5. Afvoerslang 6. Overdrukklep 7. Schuimpistool F5.0L-PSG-CE F5.0L-CE Model: F5.0L-CE F5.0L-PSG-CE VV20221012• Pagina 25 van 52...
  • Page 26 (a) te activeren. 2. Giet, voordat u het apparaat opbergt, na elk gebruik de overgebleven oplossing uit het reservoir en spoel het apparaat om met schoon water om alle onderdelen grondig te reinigen. F5.0L-PSG-CE Model: F5.0L-CE F5.0L-PSG-CE VV20221012• Pagina...
  • Page 27 (i) en de O-ring (k) in het pistool zitten. 11. Installeer het hulpstuk door het in het trekkerpistool te schroeven. Er wordt een extra O-ring (k) meegeleverd in het onderdelenpakket van het hulpstuk. Model: F5.0L-CE F5.0L-PSG-CE VV20221012• Pagina 27 van 52...
  • Page 28 Lauge zu einer Säure oder umgekehrt gewechselt wird. Die Verwendung von Kohlenwasserstoffen und entzündlichen Produkten kann zu Explosionen, Brand und schweren Verletzungen oder Tod führen. Nie Kohlenwasserstoff oder entzündliche Produkte mit dem Gerät verwenden. Modell : F5.0L-CE F5.0L-PSG-CE VV20221012 • Seite 28 von 52...
  • Page 29 Die Einheit mit Vorsicht bewegen. Die Griffe mit beiden Händen greifen und auf den Rädern transportieren. Die Einheit nie am Schlauch oder anderen Anbauteilen ziehen. Herstellungsjahr: 2022 | Modellnr.: F5.0L-CE und F5.0L-PSG-CE Hergestellt von: FOAMit 3833 Soundtech Ct. SE Grand Rapids, MI 49512 USA Modell : F5.0L-CE...
  • Page 30 Art von Anwendung zusammengesetzt und mit den Materialien Chemikalienkompatibilität des Geräts und den Pumpendichtungen kompatibel sein. Weitere Informationen zur Chemikalienkompatibilität erhalten Sie vom Hersteller oder SDB Ihres Produkts oder über die Kundendienstabteilung. Produktdaten Produktdaten F5.0L F5.0L-PSG Leistungstyp Manuell Chemikalienaufnahmeart Vorgemischte Lösung Anzahl von Produkten, die das Gerät...
  • Page 31 German Gebruikshandleiding Übersetzung des Original-Benutzerhandbuchs Produktbestandteile Sprühpistolenstab 2. Pumpengriff 3. Tankkopf 4. 5-Liter-Tank 5. Druckentlastungsventil 6. Sprühpistole 7. Ausgabeschlauch F5.0L-PSG-CE F5.0L-CE Modell : F5.0L-CE F5.0L-PSG-CE VV20221012 • Seite 31 von 52...

  • Page 32: Betrieb

    Anweisungen nach Verwendung 1. Luftdruck nach jedem Gebrauch durch Aktivieren des Druckentlastungsventils (a) vom Gerät ablassen. 2. Nach jedem Gebrauch und vor der Aufbewahrung restliche Lösung entnehmen und Frischwasser F5.0L-PSG-CE durch das Gerät laufen lassen, um sämtliche Teile durchzuspülen. Modell : F5.0L-CE F5.0L-PSG-CE...
  • Page 33 Wattierung (i) und den O-Ring (k) in der Pistole belassen. 11. Das Zusatzgerät montieren, indem Sie es in die Abzugspistole einfädeln. In dem Teilepaket des Zusatzgeräts wird ein zusätzlicher O-Ring mitgeliefert. Modell : F5.0L-CE F5.0L-PSG-CE VV20221012 • Seite 33 von 52...
  • Page 34 L'uso di idrocarburi e prodotti infiammabili può provocare esplosioni, incendi e lesioni gravi o morte. Non utilizzare mai idrocarburi o prodotti infiammabili con l'unità. Modello: F5.0L-CE F5.0L-PSG-CE VV20221012 • Pagina...
  • Page 35 Smaltire i materiali di imballaggio, i componenti dell'apparecchiatura e i prodotti chimici in modo sicuro per l'ambiente secondo le norme di smaltimento vigenti. Riciclare sempre quando possibile. Anno di produzione: 2022 | Modello N.: F5.0L-CE e F5.0L-PSG-CE Prodotto da: FOAMit 3833 Soundtech Ct. SE Grand Rapids, MI 49512 USA Modello: F5.0L-CE...

  • Page 36: Panoramica Del Prodotto

    Compatibilità chimica le guarnizioni della pompa. Per ulteriori informazioni sulla compatibilità chimica, consultare il produttore o la SDS del prodotto o contattare il nostro servizio clienti. Specifiche del prodotto F5.0L-CE F5.0L-PSG-CE Tipo di alimentazione Manuale Tipo di prelievo chimico Soluzione premiscelata Numero di prodotti da cui l'unità...
  • Page 37 Bacchetta della pistola a spruzzo 2. Impugnatura della pompa 3. Testa del serbatoio 4. Serbatoio da 5 litri 5. Tubo flessibile di scarico 6. Valvola limitatrice di pressione 7. Pistola a spruzzo F5.0L-PSG-CE F5.0L-CE Modello: F5.0L-CE F5.0L-PSG-CE VV20221012 • Pagina...

  • Page 38: Funzionamento

    1. Rilasciare la pressione dell'aria dall'unità dopo ogni utilizzo attivando la valvola limitatrice di pressione (a). 2. Svuotare la soluzione rimanente e far scorrere F5.0L-PSG-CE acqua pulita attraverso l'unità per risciacquare accuratamente tutte le parti dopo ogni utilizzo e prima della conservazione.
  • Page 39 10. Rimuovere l’estensione della bacchetta (o) dalla pistola a grilletto, lasciando l’ovatta (i) e l’o-ring (k) nella pistola. 11. Installare l’accessorio infilandolo nella pistola a grilletto. Un o-ring aggiuntivo viene fornito nella confezione dell’accessorio. Modello: F5.0L-CE F5.0L-PSG-CE VV20221012 • Pagina 39 di 52...
  • Page 40 ácida ou de uma mistura ácida para uma alcalina. A utilização de hidrocarbonetos e produtos inflamáveis pode resultar em explosões, incêndio e lesões graves ou morte. Nunca utilizar hidrocarbonetos ou produtos inflamáveis com a unidade. Modelo: F5.0L-CE F5.0L-PSG-CE VV20221012 • Página 40 de 52...
  • Page 41 Recicle sempre que for adequado. Ano de fabrico: 2022 | N.º do modelo: F5.0L-CE e F5.0L-PSG-CE Fabricado por: FOAMit 3833 Soundtech Ct. SE Grand Rapids, MI 49512 EUA Modelo: F5.0L-CE...

  • Page 42: Visão Geral Do Produto

    Para mais informações sobre compatibilidade química, consulte o fabricante ou a FDS do seu produto ou contacte o nosso departamento de serviço ao cliente. Especificações do produto F5.0L F5.0L-PSG Tipo de alimentação Manual Tipo de recolha de produtos químicos...
  • Page 43 Vara da pistola de pulverização 2. Pega da bomba 3. Tampa do depósito 4. Depósito de 5 litros 5. Mangueira de descarga 6. Válvula de descompressão 7. Pistola de pulverização F5.0L-PSG-CE F5.0L-CE Modelo: F5.0L-CE F5.0L-PSG-CE VV20221012 • Página 43 de 52...
  • Page 44 1. Liberte a pressão de ar da unidade após cada utilização, ativando a válvula de descompressão (a). 2. Esvazie a solução restante e passe água limpa através da unidade para enxaguar cuidadosamente F5.0L-PSG-CE todas as peças após cada utilização e antes do armazenamento. Modelo: F5.0L-CE...
  • Page 45 (i) e o anel de vedação O-Ring (k) na pistola. 11. Instalar o acessório enroscando-o na pistola de gatilho. Será fornecido um anel de vedação O-Ring adicional na embalagem de peças do acessório. Modelo: F5.0L-CE F5.0L-PSG-CE VV20221012 • Página 45 de 52...
  • Page 46 üniteyi her seferinde beş (5) dakika boyunca temiz suyla yıkayın. Hidrokarbonların ve yanıcı ürünlerin kullanılması patlamaya, yangına ve ciddi yaralanmalara ya da ölüme yol açabilir. Ünitenin yanında kesinlikle hidrokarbon veya yanıcı ürün kullanmayın. Model: F5.0L-CE F5.0L-PSG-CE VV20221012 • Sayfa 46 – 52...
  • Page 47 Ambalaj malzemelerini, ekipman bileşenlerini ve kimyasal ürünleri yürürlükteki atık bertaraf yönetmeliklerine uygun olarak çevre açısından güvenli bir şekilde bertaraf edin. Uygunsa mümkün olduğunca yeniden işleyip kullanılır duruma getirin. Üretim Yılı: 2022 | Model No.: F5.0L-CE ve F5.0L-PSG-CE Üretici: FOAMit 3833 Soundtech Ct. SE Grand Rapids, MI 49512 US Model: F5.0L-CE...

  • Page 48: Ürüne Genel Bakış

    ünite malzemeleri ve pompa contalarıyla uyumlu Kimyasal uyumluluk olmalıdır. Kimyasal uyumluluk hakkında daha fazla bilgi için ürününüzle ilgili üreticiye veya Güvenlik Veri Sayfasına (SDS) başvurun ya da müşteri hizmetleri departmanımızla iletişime geçin. Ürün özellikleri F5.0L F5.0L-PSG Güç tipi Kılavuz Kimyasal beslemeli tipi Önceden karıştırılmış solüsyon Ünitenin faydalanabileceği ürün sayısı...
  • Page 49 Kullanım Kılavuzu Orijinal talimatların tercümesi Ürün bileşenleri Püskürtme tabancası çubuğu 2. Pompa kolu 3. Tankın kafası 4. 5 litrelik tank 5. Tahliye hortumu 6. Basınç boşaltma valfi 7. Püskürtme tabancası F5.0L-PSG-CE F5.0L-CE Model: F5.0L-CE F5.0L-PSG-CE VV20221012 • Sayfa 49 – 52...
  • Page 50 1. Her kullanım sonrası basınç boşaltma valfini (a) etkinleştirerek üniteden hava basıncını boşaltın. 2. Kalan solüsyonu boşaltın ve her kullanımdan sonra ve depolama işleminden önce tüm parçaları temiz suyla iyice durulayarak üniteyi gözden geçirin. F5.0L-PSG-CE Model: F5.0L-CE F5.0L-PSG-CE VV20221012 • Sayfa...
  • Page 51 Tüm PSG12 parçaları için: 10. Tabancada tamponu (i) ve o-ringi (k) bırakarak tetikleme tabancasından çubuk (o) uzantısını çıkarın. 11. Parçayı tetikleme tabancasına geçirerek takın. Ek parça paketinde ilave bir o-ring bulunacaktır. Model: F5.0L-CE F5.0L-PSG-CE VV20221012 • Sayfa 51 – 52...
  • Page 52 English User Manual Original Instructions Model: F5.0L-CE F5.0L-PSG-CE V20221012 • Page 52 of 52...
