Electro-Voice EVID-EC6.2E Installation Manual

Electro-Voice EVID-EC6.2E Installation Manual

Evid‑ec ceiling loudspeakers ‑ evac
Hide thumbs

Advertisement

Quick Links

Download this manual
EVID‑EC Ceiling Loudspeakers ‑ EVAC
EVID‑EC6.2E
Installation manual
English
Français

Advertisement

loading
Need help?

Need help?

Do you have a question about the EVID-EC6.2E and is the answer not in the manual?

Questions and answers

Related Manuals for Electro-Voice EVID-EC6.2E

Summary of Contents for Electro-Voice EVID-EC6.2E

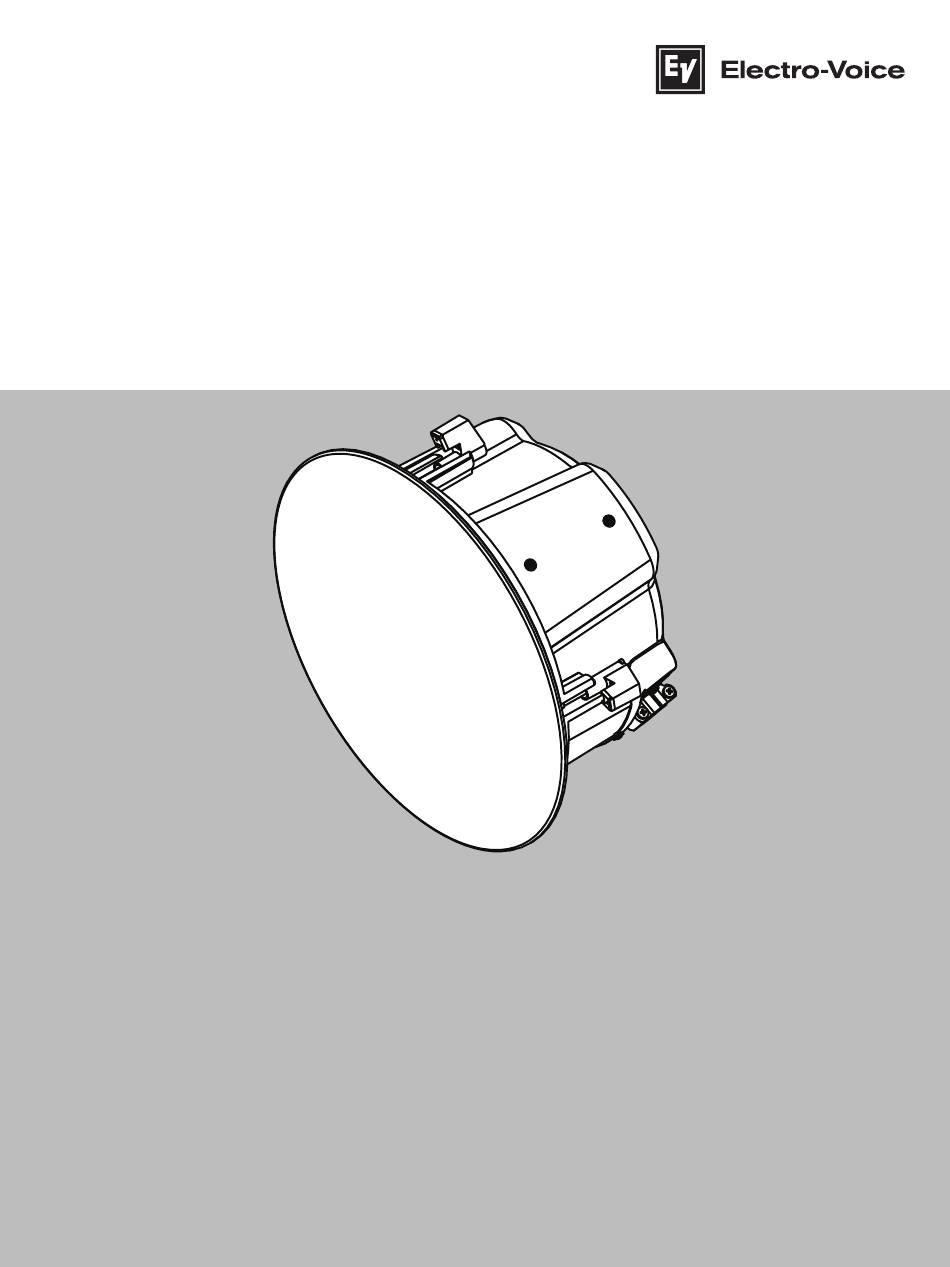

  • Page 1 EVID‑EC Ceiling Loudspeakers ‑ EVAC EVID‑EC6.2E Installation manual English Français...
  • Page 3 EVID‑EC Ceiling Loudspeakers ‑ EVAC Table of contents | English Table of contents Français Table des matières Bosch Security Systems, LLC Installation manual 2025-05 | 01 | F.01U.427.783...
  • Page 4 en | Table of contents EVID‑EC Ceiling Loudspeakers ‑ EVAC Table of contents Safety Notices Introduction Model description System overview System features Parts included Product information Installation and wiring Before installing the speaker Cutting the hole Installing C-Ring and/or tile rails Recommended wire gauge Attaching wiring to the terminal connector Securing the cable to the speaker...
  • Page 5 When loudspeakers are suspended, Electro-Voice strongly recommends the system be inspected at least once per year or as laws and regulations require. If any sign of weakness or damage is detected, remedial action should be taken immediately.
  • Page 6 For information on getting permission for reprints and excerpts, contact Electro-Voice. All content including specifications, data, and illustrations in this manual are subject to change without prior notice.
  • Page 7 Model description EVID-EC6.2E has a 6.5-inch LF driver and a 0.5-inch film tweeter. It is EVAC certified for UL 1480, UL 1480A, EN54-24:2008, safe for use in air-handling spaces per UL 2043, and also CAN/ ULC 541:2023, CSA C22.2 No. 205, and IEC 62368-1 certified.
  • Page 8 en | System overview EVID‑EC Ceiling Loudspeakers ‑ EVAC System overview System features – Bezel-less design with easy-attach grille – Front baffle wattage tap adjustment – Includes tile rail and C-Ring for easy installation – UL 1480, UL 1480A, EN54-24:2008, UL 2043, CAN/ULC 541:2023, CSA C22.2 No. 205, and IEC 62368-1 certified Parts included Make sure that all parts are included and not damaged.
  • Page 9 For most installations, no additional hardware is required. However, RR Series mounting plates aid in the installation of the EVID-EC6.2E Series Ceiling Loudspeakers in sheetrock or plaster ceiling installations. The rough-in accessories provide a cutout guide when many holes are to be made in a production-line style installation and to ensure the speakers are positioned correctly as the holes are cut in the sheetrock.
  • Page 10 EVID-EC6.2E Mounting cutout (in) 10.6 in Mounting cutout (mm) 269 mm Installing C-Ring and/or tile rails All EVID-EC6.2E Ceiling Loudspeakers include two types of backing hardware: – One (1) C-Ring – Two (2) tile rails Suspended ceiling installations To install the C-Ring and the tile rails: Insert the C-Ring through the hole cut in the ceiling tile.
  • Page 11 EVID‑EC Ceiling Loudspeakers ‑ EVAC Installation and wiring | en Insert the tile rails through the cut hole in the ceiling tile. Snap the two rails into the two tabs in the C-Ring and align the rails so that the ends extend over the T-channel grid on the side of the tile.
  • Page 12 en | Installation and wiring EVID‑EC Ceiling Loudspeakers ‑ EVAC Maximum recommended wiring length 100 Watt 40 Watt 10 Watt 18 AWG (1 mm2) 230 ft 560 ft 2300 ft 16 AWG (1.5 mm2) 360 ft 900 ft 3600 ft 14 AWG (2.5 mm2) 560 ft 1400 ft 5600 ft 12 AWG (4.0 mm2) 910 ft 2300 ft...
  • Page 13 EVID‑EC Ceiling Loudspeakers ‑ EVAC Installation and wiring | en Figure 4.2: Tighten with screwdriver Wiring guidelines From left to right, Pin 1 is connected to Pin 2 and Pin 3 is connected to Pin 4 inside the speaker. Pins 1 and 4 are used as daisy-chain connections to other loudspeakers. There are two possible layouts for wiring a group of speakers: –...
  • Page 14 en | Installation and wiring EVID‑EC Ceiling Loudspeakers ‑ EVAC Tighten all screws to eliminate vibration. Securing the cable to the speaker To secure the cable to the speaker: Fully loosen the horizontal screw. Fully loosen the strain relief screws. Run the wires through the opening in the fitting.
  • Page 15 EVID‑EC Ceiling Loudspeakers ‑ EVAC Installation and wiring | en Warning! Always use a listed fitting in accordance with your area’s building codes and regulations. Figure 4.5: Alternate flexible (BX) conduit Refer to – Attaching wiring to the terminal connector, page 12 Reinstalling the terminal cover plate To reinstall the terminal cover plate: Thread the wire through the strain relief fitting on the terminal cover plate.
  • Page 16 en | Installation and wiring EVID‑EC Ceiling Loudspeakers ‑ EVAC Caution! Ceiling mount speaker’s safety cable The safety cable should be installed with 1 - 6 inches (25.4 - 152.4 mm) of slack. Push the speaker into the ceiling hole until the front baffle is flush with the ceiling. Make sure that the mounting tabs are loose against the backcan.
  • Page 17 Notice! Grille safety tether EVID-EC6.2E Ceiling Loudspeakers grilles feature a safety tether to prevent the grille from falling if the grille is removed or comes loose after installation. The safety tether comes attached to the grille and must be installed on the speaker.
  • Page 18 en | Installation and wiring EVID‑EC Ceiling Loudspeakers ‑ EVAC Push the grille against the baffle, making sure that it is centered and flat against the baffle. The magnetic grille will attach to the speaker. To remove the grille: Using the provided grille removal tool, apply slow even pressure to pull down on the grille until it detaches from the speaker.
  • Page 19 EVID‑EC Ceiling Loudspeakers ‑ EVAC Troubleshooting | en Troubleshooting Problem Possible causes Action No output Amplifier Ensure the amplifier channel is being fed an input signal (preferably via a signal input indicator on the amplifier). Verify the amplifier channel’s volume is turned up. Connect the loudspeaker and cable, which had no output to another amplifier channel, ensuring an input signal is fed to the new amplifier channel.
  • Page 20 | Technical data EVID‑EC Ceiling Loudspeakers ‑ EVAC Technical data EVID-EC6.2E Frequency range (-10 dB) (Hz) 85 Hz – 20,000 Hz Maximum SPL (continuous) (dB) 107 dB Maximum SPL (peak) (dB) 113 dB Sensitivity (1 W, 1 m) 92 dB SPL 1 W, 1 m Coverage angle conical (°)
  • Page 21 EVID‑EC Ceiling Loudspeakers ‑ EVAC Technical data | en Weight (lb) 6.20 lb Shipping weight (kg) 10 kg Shipping weight (lb) 22 lb IP rating IP34 Weatherization Indoor Operating temperature (°F) 32 °F – 122 °F Operating temperature (°C) 0 °C – 50 °C Safety agency ratings UL 1480, UL 1480A, EN54-24:2008, safe for use in air-handling spaces per UL 2043, CAN/...
  • Page 22 en | Technical data for UL 1480, CAN/ULC 541:2023, UL 1480A, and EVID‑EC Ceiling Loudspeakers ‑ EVAC CSA C22.2 No. 205 installations Technical data for UL 1480, CAN/ULC 541:2023, UL 1480A, and CSA C22.2 No. 205 installations UL 1480, CAN/ULC 541:2023 rated frequency 100 Hz - 4 kHz range: UL 1480A, CSA C22.2 No. 205 rated frequency 85 Hz - 20000 Hz range: Sensitivity (SPL 1 W / 1 m) : 92 dB...
  • Page 23 Technical data for UL 1480, CAN/ULC 541:2023, UL 1480A, and EVID‑EC Ceiling Loudspeakers ‑ EVAC CSA C22.2 No. 205 installations | en Directional characteristic data as per UL 1480 and CAN/ULC 541:2023 Angle OSPL (dBA) 0 (ref) 0 (ref) +/-20 +/-47 +/-90 -12.0 Table 7.1: Vertical directional characteristic data; broadband 100 Hz to 4 kHz Angle OSPL (dBA) 0 (ref)
  • Page 24 en | Technical data for EN54-24:2008, Type A installations EVID‑EC Ceiling Loudspeakers ‑ EVAC Technical data for EN54-24:2008, Type A installations Data measured and expressed as per EN54-24:2008 requirements. Acoustic coverage Frequency Reproducibility Horizontal coverage Vertical coverage dB SPL Degrees 65.1 66.9 66.9 1000...
  • Page 25 2821-CPR-0350 EN 54-24:2008 Loudspeaker for voice alarm systems for fire detection and fire alarm systems for buildings Ceiling loudspeakers EVID-EC6.2E Type A See product manual F.01U.427.783 for further installation information. Equalization When used in an EN54-24:2008 EVAC installation, apply the recommended equalization to the speakers.
  • Page 26 en | Appendices EVID‑EC Ceiling Loudspeakers ‑ EVAC Appendices System design guide 9.1.1 Selecting and positioning ceiling loudspeakers Several key criteria determine the type and quantity of ceiling speakers to employ in a job. Specific EVID Ceiling Series models accommodate each job, depending on how these criteria are specified. –...
  • Page 27 EVID‑EC Ceiling Loudspeakers ‑ EVAC Table des matières | fr Table des matières Sécurité Avis Introduction Description des modèles Vue d'ensemble du système Fonctions du système Composants Fiche produit Installation et câblage Avant l'installation du haut-parleur Découpe du trou Installation d'un anneau en C et/ou de rails de dalle Section de câble recommandée Fixation du câble au connecteur du bornier Fixation du câble au haut-parleur...
  • Page 28 être immédiatement prises. L'utilisateur est tenu de s'assurer que le mur, plafond ou structure prévu est capable de supporter le poids de tous les objets suspendus. Electro-Voice ne pourra pas être tenue responsable pour l'utilisation de matériel non approuvé pour la suspension des enceintes.
  • Page 29 écrite préalable de l'éditeur. Pour savoir comment obtenir l'autorisation de reproduire tout ou partie de ce document, veuillez contacter Electro-Voice. Tout le contenu y compris les caractéristiques techniques, les données et illustrations de ce manuel sont susceptibles d’être modifiées sans notification préalable.
  • Page 30 Description des modèles EVID-EC6.2E se compose d’un diffuseur basses fréquences de 6,5 pouces et d'un haut-parleur d’aigu de 0,5 pouce. Il est certifié EVAC selon UL 1480, UL 1480A, EN54-24:2008, et peut être utilisé en toute sécurité dans les espaces prévus pour la ventilation conformément à UL 2043. Il est également certifié...
  • Page 31 EVID‑EC Ceiling Loudspeakers ‑ EVAC Vue d'ensemble du système | fr Vue d'ensemble du système Fonctions du système – Conception sans couvercle avec grille facile à fixer – Réglage de la puissance de l'enceinte en face avant – Rails de dalle et anneau en C une installation facile –...
  • Page 32 RR facilitent l’installation des haut-parleurs de plafond de la série EVID-EC6.2E dans les plafonds en plaques de plâtre ou en plâtre. Les accessoires de base fournissent un guide de découpe si de nombreux orifices doivent être effectués dans une installation de type ligne de production, afin de garantir un positionnement correct des haut-parleurs si les trous sont réalisés...
  • Page 33 (po) Découpe pour le montage 269 mm (mm) Installation d'un anneau en C et/ou de rails de dalle Tous les haut-parleurs de plafond EVID-EC6.2E plafond comprennent deux types de matériel de protection : – Un (1) anneau en C – Deux (2) rails de dalle Installations encastrées...
  • Page 34 fr | Installation et câblage EVID‑EC Ceiling Loudspeakers ‑ EVAC Placez l’anneau en C autour du trou, avec les pannées à l’emplacement prévu. Insérez les rails de dalle à travers le trou découpé dans la dalle. Alignez les deux rails dans les deux pattes de l’anneau en C et alignez les rails de manière à ce que les extrémités s'étendent sur la grille du canal en T sur le côté...
  • Page 35 EVID‑EC Ceiling Loudspeakers ‑ EVAC Installation et câblage | fr Aux États-Unis, National Electrical Code, NFPA 70 et National Fire Alarm and Signaling Code, NFPA72 ; Dans l'Union européenne, les codes nationaux d'électricité s'appliquent. Longueur de câblage recommandée maximale 100 Watt 40 Watt 10 Watt 18 AWG (1 mm2) 230 pieds...
  • Page 36 fr | Installation et câblage EVID‑EC Ceiling Loudspeakers ‑ EVAC Remarque! Les quatre borniers du connecteur d’entrée sont marqués. Insérez l'extrémité dénudée du fil dans les connecteurs appropriés. Vissez la vis de maintien jusqu’à ce qu'elle soit bien serrée à l’aide d’un petit tournevis. Figure 4.2: Serrez avec un tournevis Instructions de câblage De gauche à...
  • Page 37 EVID‑EC Ceiling Loudspeakers ‑ EVAC Installation et câblage | fr From amplifier or To next speaker previous speaker Figure 4.4: Câblage en série Branchement dans le connecteur Pour brancher dans le connecteur : Branchez le connecteur d’entrée dans la prise de l'embase du bornier du haut-parleur. Serrez toutes les vis pour éliminer les vibrations.
  • Page 38 fr | Installation et câblage EVID‑EC Ceiling Loudspeakers ‑ EVAC Remarque! Les raccord alternatifs sont disponibles auprès de la plupart des fournisseurs électriques. Retirez le raccord existant en dévissant les deux vis de maintien. Cela exposera un orifice de 22 mm (7/8 pouce). Installez le raccord alternatif.
  • Page 39 EVID‑EC Ceiling Loudspeakers ‑ EVAC Installation et câblage | fr Montage du haut-parleur au plafond Pour monter le haut-parleur au plafond : Fixez le câble de sécurité au haut-parleur. Attention! Câble de sécurité du haut-parleur pour montage au plafond Le câble de sécurité doit être installé avec un jeu de 25,4 à 152,4 mm (1 à 6 pouces). Poussez haut-parleur dans le trou percé...
  • Page 40 fr | Installation et câblage EVID‑EC Ceiling Loudspeakers ‑ EVAC Une fois le haut-parleur au plafond, fixez-le en tournant les vis de la patte de montage dans le sens horaire jusqu’à ce que le haut-parleur soit bien fixé à la surface du plafond. Ne serrez pas trop.
  • Page 41 Point d'ancrage de sécurité de grille Les grilles du haut-parleur de plafond EVID-EC6.2E sont dotées d'un ancrage de sécurité unique qui évite que la grille ne tombe si elle est retirée ou se desserre après l’installation. Le point d'ancrage de sécurit est fixé...
  • Page 42 fr | Dépannage EVID‑EC Ceiling Loudspeakers ‑ EVAC Dépannage Problème Causes possibles Action Aucune sortie Amplificateur Assurez-vous que le canal d’amplificateur alimente un signal d’entrée (de préférence via un voyant d’entrée de signal sur l’amplificateur). Vérifiez que le réglage du volume du canal de l’amplificateur est activé. Connectez le haut-parleur et le câble, qui n’avait aucune sortie vers un autre canal d’amplificateur, afin de garantir qu'un signal d’entrée alimente le nouveau canal d’amplificateur.
  • Page 43 EVID‑EC Ceiling Loudspeakers ‑ EVAC Données techniques | fr Données techniques EVID-EC6.2E Plage de fréquences (-10 dB) (Hz) 85 Hz – 20,000 Hz Niveau de pression sonore maximum (continu) 107 dB (dB) Niveau de pression sonore maximum (pic) (dB) 113 dB Sensibilité...
  • Page 44 fr | Données techniques EVID‑EC Ceiling Loudspeakers ‑ EVAC Poids (lb) 6.20 lb Poids à l'expédition (kg) 10 kg Poids brut (lb) 22 lb Indice IP IP34 Résistance aux intempéries Suspension Température de fonctionnement (°F) 32 °F – 122 °F Température de fonctionnement (°C) 0 °C –...
  • Page 45 Données techniques pour les installations UL 1480, CAN/ULC 541:2023, EVID‑EC Ceiling Loudspeakers ‑ EVAC UL 1480A et CSA C22.2 No. 205 | fr Données techniques pour les installations UL 1480, CAN/ ULC 541:2023, UL 1480A et CSA C22.2 No. 205 Réponse en fréquence UL 1480, CAN/ 100 Hz - 4 kHz ULC 541:2023 : Réponse en fréquence UL 1480A, 85 Hz - 20000 Hz CSA C22.2 No. 205 : Sensibilité...
  • Page 46 fr | Données techniques pour les installations UL 1480, CAN/ULC 541:2023, EVID‑EC Ceiling Loudspeakers ‑ EVAC UL 1480A et CSA C22.2 No. 205 Données de caractéristiques directionnelles selon UL-1480 et CAN/ULC 541:2023 Angle OSPL (dBA) 0 (réf) 0 (réf) +/-20 +/-47 +/-90 -12.0 Tableau 7.1: Données de caractéristiques directionnelles verticales ; large bande 100 Hz à 4 kHz Angle OSPL (dBA) 0 (réf)
  • Page 47 EVID‑EC Ceiling Loudspeakers ‑ EVAC Données techniques pour les installations EN54-24:2008, type A | fr Données techniques pour les installations EN54-24:2008, type A Données mesurées et exprimées selon les exigences EN54-24:2008 Couverture acoustique Fréquence Reproductibilité Couverture horizontale Couverture verticale dB SPL Degrés 65.1 66.9 66.9 1000...
  • Page 48 2821-CPR-0350 EN 54-24:2008 Loudspeaker for voice alarm systems for fire detection and fire alarm systems for buildings Ceiling loudspeakers EVID-EC6.2E Type A See product manual F.01U.427.783 for further installation information. Égalisation Dans le cas d’une installation EN54-24:2008 EVAC, appliquez l’égalisation recommandée aux haut-parleurs.
  • Page 49 EVID‑EC Ceiling Loudspeakers ‑ EVAC Annexes | fr Annexes Guide de conception du système 9.1.1 Sélection et positionnement des haut-parleurs de plafond Plusieurs critères clés déterminent le type et la quantité de haut-parleurs de plafond à employer pour un projet. Les modèles EVID série Plafond spécifiques s’adaptent à chaque projet, selon les critères suivants.
  • Page 50 | Annexes EVID‑EC Ceiling Loudspeakers ‑ EVAC 2025-05 | 01 | F.01U.427.783 Bosch Security Systems, LLC Installation manual...
