IS 130-2
i
D
DEUTSCH
Das Prinzip
Bewegung schaltet Licht, Alarm und vieles mehr. Für Ihren Komfort, zu Ihrer Sicherheit. Der eingebaute pyro-
elektrische Infrarot-Detektor erfasst die unsichtbare Wärmestrahlung von sich bewegenden Körpern (Menschen,
Tieren, etc.). Diese so erfasste Wärmestrahlung wird elektronisch umgesetzt und schaltet den angeschlossenen
Verbraucher. Durch Hindernisse, wie z.B. Mauern oder Glasscheiben, wird keine Wärmestrahlung erkannt, es
erfolgt also auch keine Schaltung.
Sicherheitshinweise
■ Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom
abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.
■ Bei der Installation des Gerätes handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher durch
einen Fachmann nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt
werden. ( D - VDE 0100, A -ÖVE-ÖNORM E8001-1,
-SEV 1000)
■ Nur Original-Ersatzteile verwenden
■ Gerät nicht selbst zerlegen. Die Reparatur darf nur durch eine Fachwerkstatt durchgeführt werden.
a
a
–

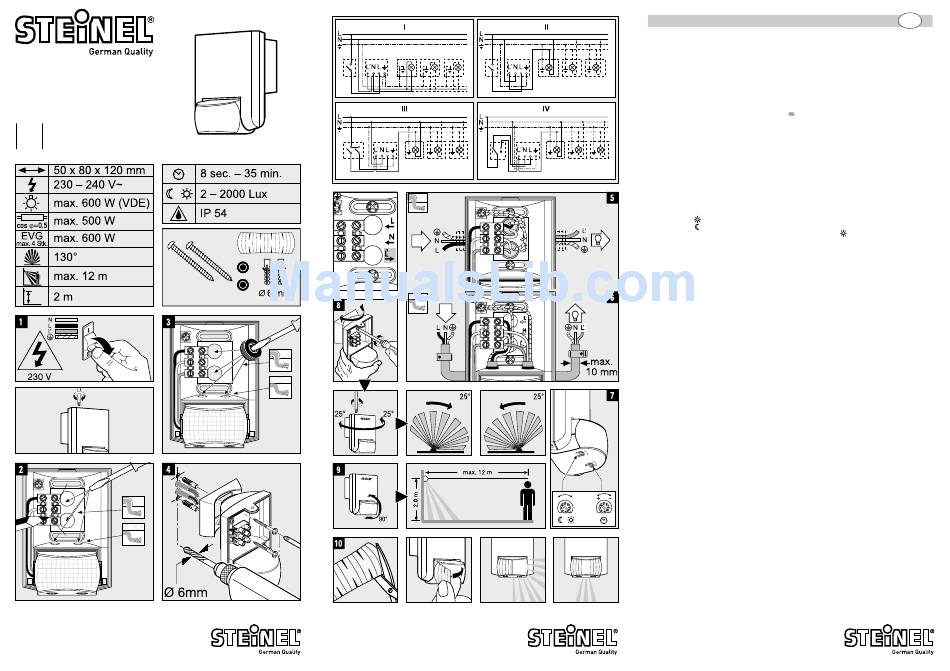

Installationshinweise
1
8
a Anschluss mit Unterputzzuleitung
L = Stromführender Leiter (meistens schwarz oder braun)
5
a Anschluss mit Aufputzzuleitung
N = Neutralleiter (meistens blau)
6
PE = eventueller Schutzleiter (grün/gelb)
Achtung: Schutzleiter bei Bedarf durchschleifen. In die Netzzuleitung kann selbstverständlich ein Netzschalter
zum Ein- und Aus-Schalter montiert sein. Wichtig: ein Vertauschen der Anschlüsse kann zur Beschädigung des
Gerätes führen. Beachten Sie bitte, dass der Stromkreis mit einem 10A-Leitungsschutz-schalter abgesichert
werden muss. Mindestmontagehöhe: 1,70 m.
a
Funktion
7
Dämmerungseinstellung (Werkseinstellung: Tageslichtbetrieb 2000 Lux):
Stufenlos einstellbare Ansprechschwelle des Sensors von 2 – 2000 Lux.
Einstellregler auf
gestellt = Tageslichtbetrieb ca. 2000 Lux.
Einstellregler auf
gestellt = Dämmerungsbetrieb ca. 2 Lux.
Zur Einstellung des Erfassungsbereiches bei Tageslicht ist der Einstellregler auf
(Tageslichtbetrieb) zu stellen.
Zeiteinstellung (Werkseinstellung: 8 Sek.): Einstellbare Leuchtdauer von 8 sek. bis 35 min.
Einstellreger auf – gestellt = kürzeste Zeit (8 Sek.)
Einstellreger auf + gestellt = längste Zeit (35 min.)
Bei Einstellung des Erfassungsbereiches wird empfohlen die kürzeste Zeit – zu wählen.
Justierung des Erfassungsbereiches mit der Schwenkvorrichtung a
– a
8
10
a Reichweite 2 – 12 m, durch Schwenken der Sensorlinse um 90°.
9
a durch Abdeckaufkleber, um z.B. Gehwege oder Nachbargrundstücke auszugrenzen.
10
Wichtig: Die sicherste Bewegungserfassung haben Sie, wenn die SensorLeuchte seitlich zur Gehrichtung
montiert wird und keine Hindernisse (wie z. B. Bäume, Mauern etc.) die Sicht des Sensors behindern.
Die Reichweite ist eingeschränkt, wenn Sie direkt auf die Leuchte zugehen.
(Störung / Ursache ➩ Abhilfe)
Betriebsstörungen
Ohne Spannung / Sicherung defekt, nicht eingeschaltet ➩ neue Sicherung, Netzschalter einschalten, Leitung
mit Spannungsprüfer überprüfen. Schaltet nicht ein / Umgebung noch zu hell ➩ warten bis Ansprechschwelle
erreicht ist oder Wert neu einstellen / Leuchtmittel defekt ➩ Leuchtmittel austauschen / Netzschalter AUS ➩
einschalten / Erfassungsbereich nicht gezielt eingestellt ➩ neu justieren. Schaltet nicht aus / dauerhafte
Bewegung im Erfassungsbereich ➩ Bereich ändern. Schaltet immer EIN/AUS / Leuchte befindet sich im
Erfassungs-bereich ➩ Bereich umstellen, Abstand vergrößern. Schaltet unerwünscht ein / Erfassung von
z.B. Autos auf der Straße ➩ Bereich umstellen, Sensor abschwenken. Reichweitenänderung / andere Umge-
bungstemperaturen ➩ bei Kälte Sensorreichweite durch Abschwenken verkürzen, bei Wärme höher stellen.
Konformitätserklärung
Das Produkt erfüllt die Niederspannungsrichtline 06/95/EG, die EMV-Richtline 04/108/EG und die
RoHS-Richtlinie 02/95/EG.
Funktionsgarantie
Dieses Steinel-Produkt ist mit größter Sorgfalt hergestellt, funktions- und sicherheitsgeprüft nach geltenden
Vorschriften und anschließend einer Stichprobenkontrolle unterzogen. Steinel übernimmt die Garantie für ein-
wandfreie Beschaffenheit und Funktion. Die Garantiefrist beträgt 36 Monate und beginnt mit dem Tag des
Verkaufs an den Verbraucher. Wir beseitigen Mängel, die auf Material- oder Fabrikationsfehlern beruhen, die
Garantieleistung erfolgt durch Instandsetzung oder Austausch mangelhafter Teile nach unserer Wahl. Eine
Garantieleistung entfällt für Schäden an Verschleißteilen sowie für Schäden und Mängel, die durch unsachge-
mäße Behandlung, Wartung oder durch Verwendung von Fremdteilen auftreten. Weitergehende Folgeschäden
an fremden Gegenständen sind ausgeschlossen. Die Garantie wird nur gewährt, wenn das unzerlegte Gerät
mit kurzer Fehlerbeschreibung, Kassenbon oder Rechnung (Kaufdatum und Händler-stempel), gut verpackt,
an die zutreffende Servicestation eingesandt wird.
Service:
Nach Ablauf der Garantiezeit oder Mängeln ohne Garantieanspruch repariert unser Werkservice. Bitte das
Produkt gut verpackt an die nächste Servicestation senden.
