VDO VIEWLINE 110 MM - MOUNTING 11-09 Installation Instructions Manual page 4

MONTAGEANLEITUNG / INSTALLATION INSTRUCTIONS / INSTRUCTIONS DE MONTAGE / ISTRUZIONI PER IL MONTAGGIO / INSTRUCCIONES DE MONTAJE / Viewline 110 mm
Drehzahlmesser / Revolution counter / Compte-tours / Contagiri / Cuentarrevoluciones

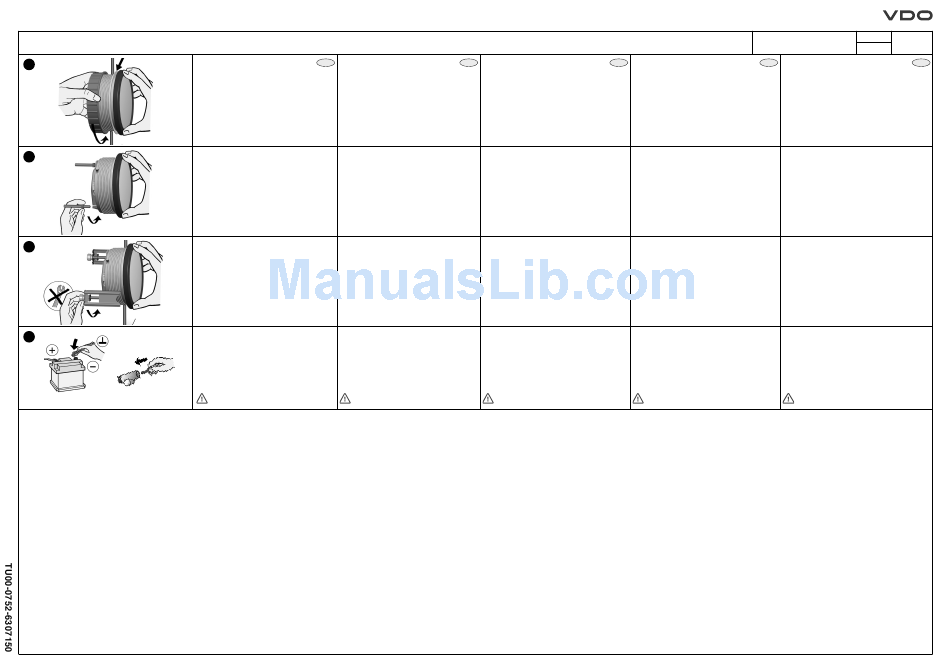

* Richten Sie das Gerät aus und ziehen Sie
11
die Befestigungsmutter handfest an. Achten
Sie darauf dass die Mutter mit einem Anzugs-
moment nicht größer als 400Ncm angezogen
wird.
* Achten Sie darauf das der Dichtring plan
Möchten Sie auf die Befestigungsmutter verzich-
12
ten kann alternative der Teilesatz A2C59510854
eingesetzt werden. Dies ist empfehlenswert wenn
am Einbauort starke Schwingungs-
beanspruchungen zu erwarten sind.
Schrauben Sie die Stehbolzen in die dafür vorge-
sehenen Bohrungen im Gehäuse. Anzugsmoment
der Stehbolzen max. 1,5 Nm.
Stecken Sie die Bügel auf die Stehbolzen und zie-
13
hen Sie die Rändelmuttern handfest an.
* Achten Sie darauf das der Dichtring plan
Schließen Sie die Batterie nach Überprüfung des
14
Anschlusses wieder an.
Setzen Sie ggf. den Hauptstromschalter wieder
ein. Schalten Sie die Zündung ein und führen Sie
eine Funktionsprüfung durch. Programmieren Sie
andere Geräte die eventuell Ihre gespeicherten
Einstellungen verloren haben neu.
Align the instrument and hand-tighten the
D
fastening nut. Ensure that the nut is not
tightened with a torque greater than 400 Ncm.
* Make sure the seal lays flat between the panel
and the front ring.
zwischen Panel und Frontring liegt.
If you would like to omit the fastening nut, you
may use the part set A2C59510854 as an alterna-
tive. This is recommended if the installation loca-
tion is subject to vibratory loads.
Screw the stud bolts into the provided drill holes
in the enclosure. Max. stud bolt torque is 1.5 Nm
Place the bracket on the stud bolt and hand-tigh-
ten the knurled nut.
* Make sure the seal lays flat between the panel
zwischen Panel und Frontring liegt and the front ring (see Fig. 11).
(siehe Abb. 11).
Close the battery after inspecting the connection.
If necessary, replace the main circuit switch. Turn
on the ignition and conduct a functional test.
Reprogram other instruments that may have lost
their saved settings.
Sicherheitshinweise siehe Seite 1 Safety information see page 1
Technische Änderungen vorbehalten - Technical details subject to change - Sous réserves de modifications techniques - Salvo modifiche tecniche - Reservado el derecho de modificaciones técnicas
Orientez l'appareil et serrez l'écrou de fixa- Orientare l'apparecchio e stringere saldamen-
GB F
tion à bloc à la main. Le couple de serrage te il dado di fissaggio. Accertarsi che il dado
appliqué à l'écrou ne doit pas dépasser 400 Ncm. non sia stretto con una coppia di serraggio superiore
* Veillez au contact à surface plane du joint torique ai 400 Ncm.
entre le panneau et l'anneau frontal. * Accertarsi che l'anello di guarnizione sia applicato
disteso tra il pannello e l'anello frontale.
L'emploi du lot de pièces A2C59510854 est possible Se non si vuole utilizzare il dado di fissaggio si può
en alternative, si vous voulez renoncer à l'écrou de applicare in alternativa il set di pezzi A2C59510854
serrage. Ce lot de pièces est recommandé pour che è consigliabile se il punto di montaggio è sog-
autant que l'emplacement prévu pour le montage getto a forti oscillazioni.
soit soumis à de gros risques de sollicitations dues Avvitare le viti negli appositi fori della scatola con
aux vibrations. una coppia massima di serraggio di 1,5 Nm.
Vissez les boulons d'entretoisement dans les perça-
ges du corps prévus à cet effet. Couple de serrage
maximum des boulons d'entretoisement de 1,5 Nm.
Emboîtez les étriers sur les boulons d'entretoise- Inserire le staffe sulle viti e stringere bene a mano i
ment et serrez les écrous moletés à bloc à la main. dadi zigrinati.
* Veillez au contact à surface plane du joint torique * Accertarsi che l'anello di guarnizione sia applicato
entre le panneau et l'anneau frontal (voir fig. 11). disteso tra il pannello e l'anello frontale (vedere la
fig. 11).
Raccordez la batterie à nouveau après avoir vérifié Richiudere la batteria dopo aver controllato l'attacco.
le raccordement.
Rebranchez, le cas échéant, l'interrupteur de cou- Reinserire eventualmente l'interruttore di corrente
rant principal. Remettez le contact et effectuez un principale. Attivare l'accensione ed effettuare una
contrôle des fonctions. Reprogrammez les autres prova di funzionamento. Riprogrammare gli altri
appareils dont les options enregistrées ont éventuel- apparecchi che hanno eventualmente perso le
lement été perdues. impostazioni in memoria.
Consignes de sécurité voir page 1
TU00-0752-6307150
Alinear el instrumento y apretar con la mano
I
la tuerca de fijación. Cuidar que la tuerca no se
apriete con un par de apriete superior a 400 Ncm.
* Asegurarse que el anillo obturador apoye plano
entre panel y anillo frontal.
Si desea realizar el montaje sin la tuerca de fijación,
puede utilizar alternativamente el juego de piezas
A2C59510854. Esto es aconsejable, si en el lugar de
montaje se esperan grandes esfuerzos de vibracio-
nes.
Atornille los espárragos en los orificios previstos para
tal fin en la carcasa. Par de apriete máx. de los
espárragos 1,5 Nm.
Insertar el estribo en los espárragos y apretar con la
mano las tuercas moleteadas.
* Asegurarse que el anillo obturador apoye plano
entre panel y anillo frontal (véase fig. 11).
Tras verificar la conexión, conectar nuevamente la
batería.
Si es necesario, conectar nuevamente el interruptor
principal de corriente. Conectar el encendido y efec-
tuar una comprobación funcional. Programar de
nuevo otros dispositivos que eventualmente hayan
perdido las configuraciones almacenadas.
Indicazioni per la sicurezza vedi pagina 1 Indicaciones de seguridad véase la página 1
11/09
4
1-8
E
