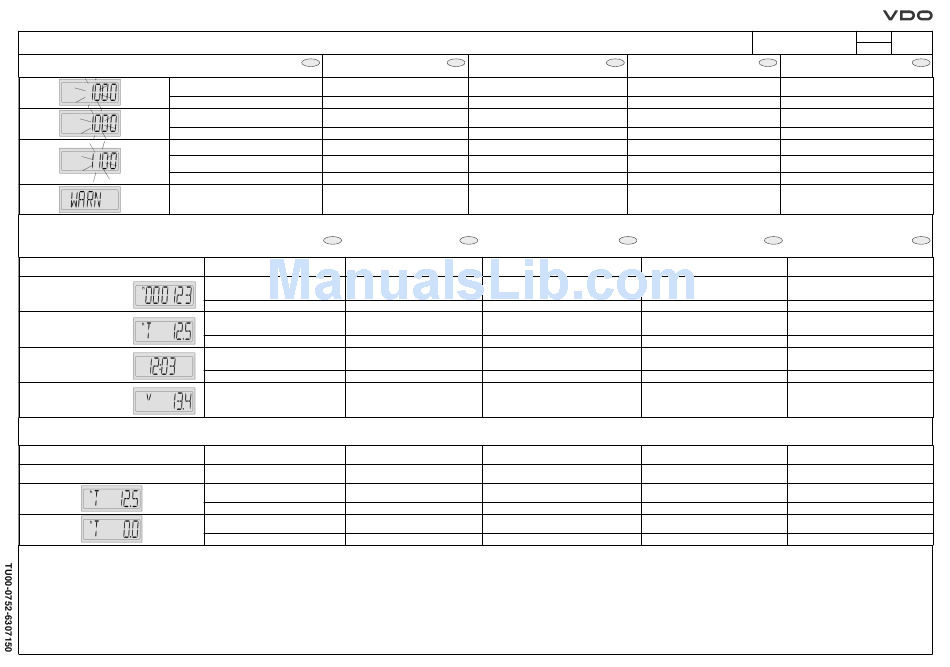

VDO VIEWLINE 110 MM - MOUNTING 11-09 Installation Instructions Manual page 6

MONTAGEANLEITUNG / INSTALLATION INSTRUCTIONS / INSTRUCTIONS DE MONTAGE / ISTRUZIONI PER IL MONTAGGIO / INSTRUCCIONES DE MONTAJE / Viewline 110 mm
Drehzahlmesser / Revolution counter / Compte-tours / Contagiri / Cuentarrevoluciones
2. Einstellen der Unit und der Warnschwelle
Die blinkende Stelle wird um 1 erhöht. Ist die blinken-
de Stelle eine "9" springt die Anzeige um auf "0".
Mode-Taster lang drücken
Die nächst niedrigere Stelle blinkt.
Mode -Taster kurz drücken
Die blinkende Stelle wird um 1 erhöht. Ist die blinken-
de Stelle eine "9" springt die Anzeige um auf "0".
Weiter fortfahren bis die komplette Warnschwelle ein-
gestellt ist.
Mode-Taster lang drücken
Kl.15 ausschalten. Damit sind die Unit und die
Warnschwelle im Anzeiger gespeichert.
Gesamtbetriebsstunde
Total operating hours
Totalisateur des heures de fonctionnement
Ore totali di esercizio
Horas totales de servicio
Tages Betriebsstunde
Trip hours
Heures de fonctionnement journalières
Ore di esercizio giornaliere
Horas diarias de servicio
Uhrzeit
Time
Heure
Ora
Hora
Bordspannung
On-board voltage
Tension de bord
Tensione di bordo
Tensión de a bordo
2. Setting the unit and alarm threshold
D
The flashing digit increases by 1. If the flashing
digit is "9", the display returns to "0"
Press and hold Mode key
The next lower digit flashes.
Press Mode key briefly
The flashing digit increases by 1. If the flashing
digit is "9", the display returns to "0"
Continue until the complete alarm threshold is set.
Press and hold Mode key
Deactivate T. 15. This saves the unit and the alarm
threshold in the display.
D
Laufender Betrieb In operation
1. Auswahl der Displayanzeige 1. Display indicator selection
1. Kl. 30 (8 pol. - Pin1) einschalten 1. Activate T. 30 (8-pin - Pin1)
2. Kl.15 (8 pol. - Pin4) einschalten 2. Activate T. 15 (8-pin - Pin4)
Mode-Taster kurz drücken Press Mode key briefly
Mode-Taster kurz drücken Press Mode key briefly
Mode-Taster kurz drücken Press Mode key briefly
2. Rücksetzen des Tageszählers 2. Resetting the day counter
1. Kl. 30 (8 pol. - Pin1) einschalten 1. Activate T. 30 (8-pin - Pin1)
2. Kl.15 (8 pol. - Pin4) einschalten 2. Activate T. 15 (8-pin - Pin4)
Mode-Taster sooft kurz drücken bis Trip Hours Press the Mode key repeatedly until the trip
angezeigt wird. hours are displayed
Mode-Taster lang drücken Press and hold Mode key
Trip ist jetzt gelöscht. Trip is now deleted.
