1

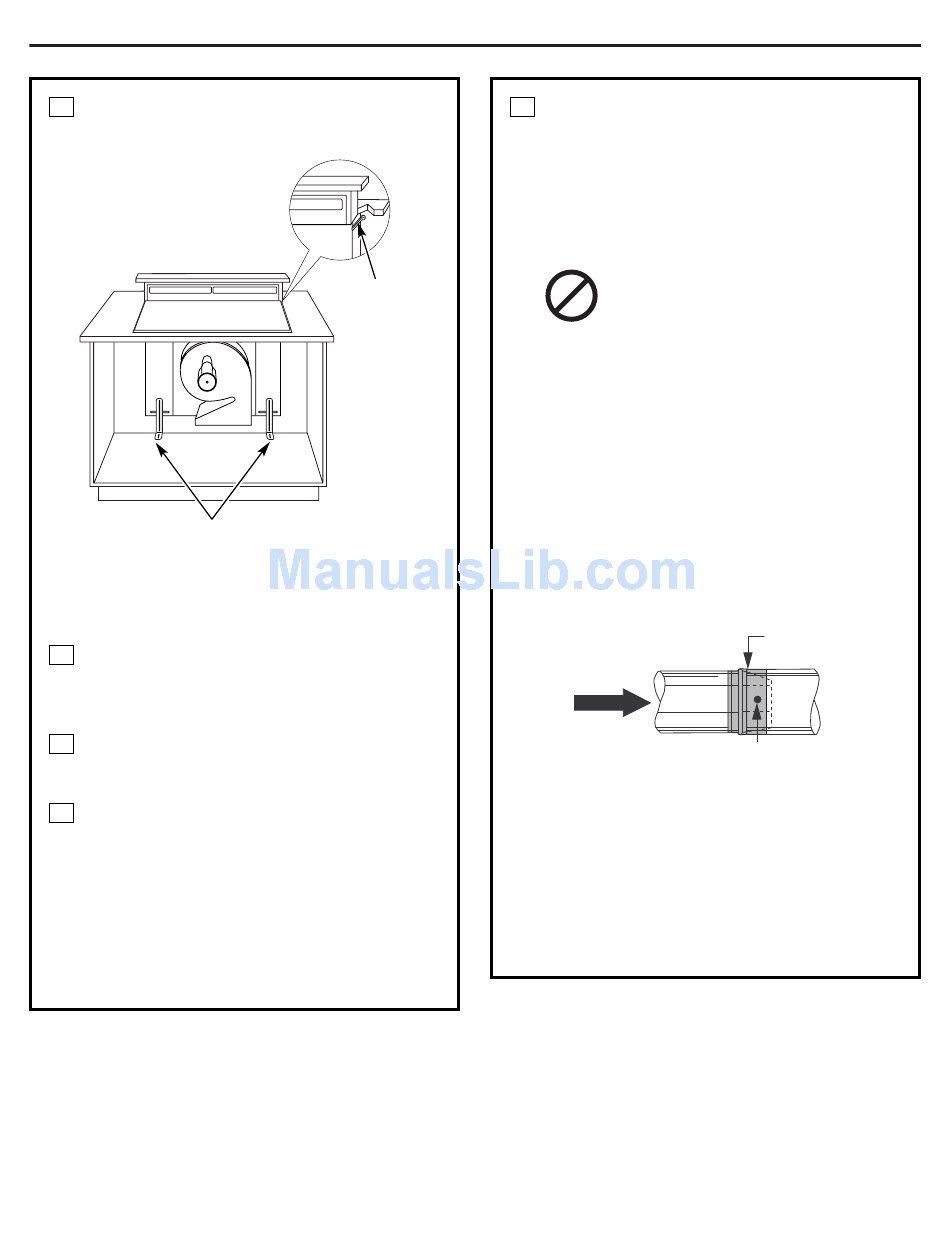

INSTALE EL VENTILADOR DE TIRO
DESCENDENTE
Asegure los soportes inferiores a la
caja del ventilador
Coloque el ventilador de tiro
descendente en el corte de la encimera,
contra el lado posterior.
A
Asegure la unidad de tiro
descendente a los soportes de la
encimera suministrados. Consulte la
ilustración.
B
Asegure dos soportes en el lado del
ventilador y asegure a la pared trasera
del gabinete.
C
Instale 2 soportes en el fondo de la
unidad de ventilación. Una los soportes
a los tornillos de control en la unidad de
ventilación y al piso usando tornillos de
madera (no suministrados).
Al instalar en una encimera de
tableta, puede ser necesario aplicar un
enmasillado localmente aprobado para
cubrir cualquier orificio.
Instrucciones de instalación
Método
preferido
Asegure los
soportes
superiores
con los
tornillos
ubicados en
el costado de
la caja y una
a la parte
trasera del
gabinete.
2
INSTALE EL CONDUCTO
Use un conducto de 3
circular, galvanizado calibre 26 o de
aluminio calibre 24 como mínimo. Se
deben usar tubos de PVC si se instala
debajo de una vigueta de concreto
vaciado.
NO USE conductos flexibles.
• Siempre use una tapa de techo o
de pared con el regulador de tiro.
No se deben usar las tapas de pared
de tipo lavandería. Consulte la tabla
de Longitud del conducto y accesorios.
• Use el trayecto más directo posible.
• Para un desempeño satisfactorio, el
trayecto del conducto no debe superar
los 150 pies o su longitud equivalente
al usar dobleces o diferentes
accesorios. Consulte la tabla de
longitudes equivalentes para calcular
su instalación.
Flujo
del aire
• Instale el conducto de manera que la
pieza de conducto más cercana a la
unidad de tiro descendente encaje
DENTRO de la siguiente pieza del
conducto. Asegure los empates con
tornillos auto enrroscantes y aplique
cinta de conductos alrededor de los
empates para garantizar un sellamiento
hermético.
15
" x 10" ó 6"
1
4
Cinta de conducto
sobre la juntura y
el tornillo
Tornillo
