INSTALACIÓN DEL SISTEMA DE VENTILACIÓN
DE TIRO DESCENDENTE
OPCIONES DE VENTILACIÓN
Ajustes de lado a lado
El plato completo de montaje del ventilador
se puede ajustar 3
1
derecha. Esto ayudará a alinear la descarga
del ventilador hacia el conducto de la casa.
Afloje los tornillos para ajustar el
ventilador de la izquierda a la
derecha
Dirección de la descarga
Es posible retirar la ensambladura del
ventilador y girarla 90° para una descarga
hacia la derecha o hacia la izquierda.
• El ventilador de tiro descendente se
envía con la salida de descarga señalando
directamente hacia abajo y se puede
cambiar hacia el lado izquierdo o derecho.
Descarga hacia abajo
(tal como se suministra)
• Un ajuste de dirección de 90° hacia la
izquierda o derecha se debe realizar antes
de caer en la abertura de la encimera.
• Aplane la caja de envío para usarla como
una almohadilla.
• Coloque el ventilador con el costado en la
almohadilla.
Instrucciones de instalación
" hacia la izquierda o
⁄
2

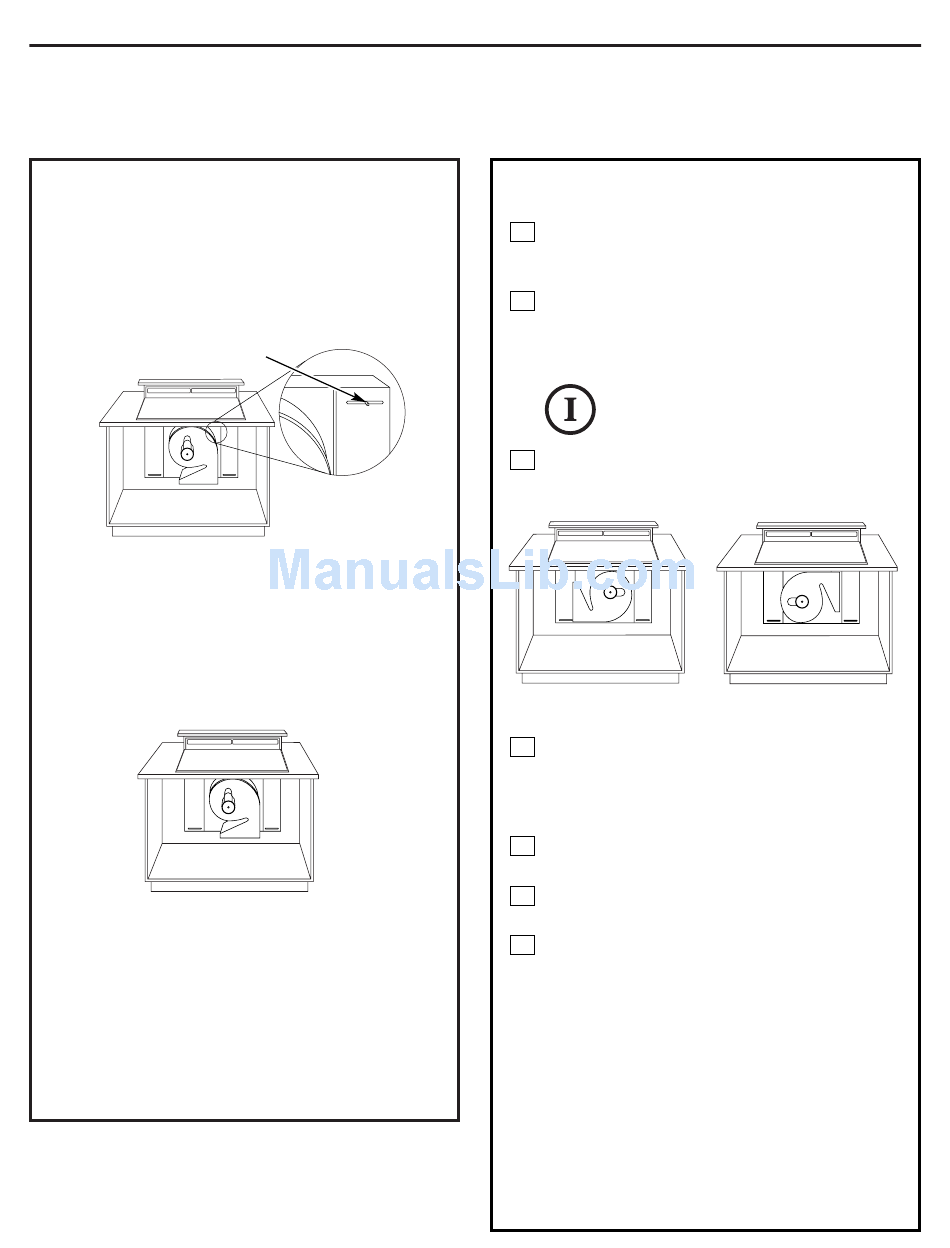

Para cambiar la descarga hacia la izquierda o
derecha
1
Retire los 4 tornillos que sostienen el
ventilador con la ensambladura del plato
de montaje. Retenga los tornillos.
2
Retire la ensambladura del ventilador,
voltéela para tener acceso a las 4 tuercas
que sostienen el ventilador con el plato
de montaje. Retire las tuercas.
IMPORTANTE: No levante el motor
por el cable eléctrico.
3
Gire el ventilador hacia la dirección de
descarga izquierda o derecha y vuelva a
instalar las 4 tuercas.
Descarga hacia la
derecha
4
Vuelva a instalar el ventilador y el plato
de montaje con los tornillos originales.
Para localizar los orificios del conducto en el
piso del gabinete o paredes laterales
1
Temporalmente, coloque el ventilador en
la abertura de la encimera.
2
Empuje el ventilador completamente
hasta el fondo de la abertura.
3
Si está haciendo una transición a un
tubo circular de 6", coloque la transición
(obtenida localmente) por encima de la
salida de descarga.
• Marque la ubicación y retire la
ensambladura.
• Corte los orificios e instale las
conexiones del conducto.
Ordene el JXRB67 para la instalación del
ventilador y el motor por debajo del piso.
Ordene el JXBC67 para la instalación del
ventilador y el motor al exterior.
14
Descarga hacia la
izquierda
