- Page 1 15"/16:9 WIDESCREEN TFT-LCD ACTIVE MATRIX ROOF MOUNT MONITOR MODEL NO: ZEM-W1501RM INSTRUCTION MANUAL...

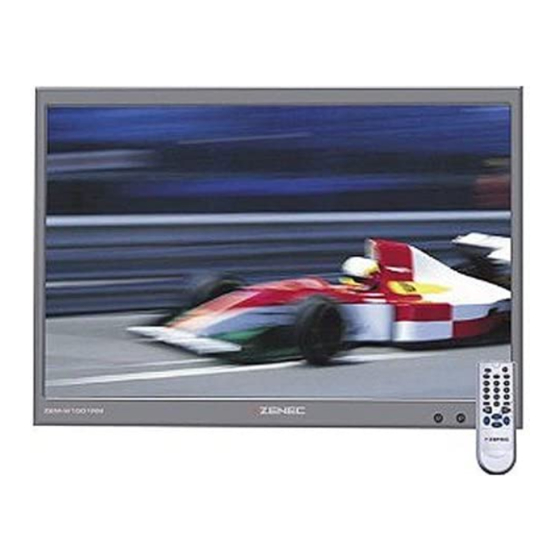

- Page 2 ZEM-W1501RM Vielen Dank für den Kauf dieses ZENEC Produktes. Mit dem Kauf des ZEM-W1501RM haben Sie sich für ein technisch ausgereiftes Produkt entschieden, das Ihnen durch die Verwendung von hochwertigen Materialien und Bauteilen eine lange Lebensdauer garantiert. Bei dem ZEM-W1501RM handelt es sich um einen 15“/16:9 Widescreen TFT-LCD Aktiv-Matrix Deckenmonitor.
-
Page 3: Table Of Contents
Deutsch LIEFERUMFANG Element Menge ZEM-W1501RM Monitor Montagematerial IR-Fernbedienung INHALTSVERZEICHNIS SICHERHEITSHINWEISE .................... 4 DIE FERNBEDIENUNG ....................5-6 DIE EINZELNEN TASTEN ....................5 BENUTZEN DER FERNBEDIENUNG ................5 BITTE BEACHTEN ......................6 DER DECKENMONITOR ..................7-13 DIE EINZELNEN TASTEN ..................... 7 ÖFFNEN UND SCHLIESSEN DES DECKENMONITORS ..........8 MENüEINSTELLUNGEN ..................9-11... -
Page 4: Sicherheitshinweise
Sicherung gegen ein neues Exemplar mit identischen Werten austauschen. Sollte der Kurzschluss immer noch vorhanden sein, wenden Sie sich bitte an einen ZENEC–Händler. Achten Sie bei der Installation des Monitors darauf, dass er den Fahrer des Fahrzeuges nicht ■... -
Page 5: Die Fernbedienung
Deutsch DIE FERNBEDIENUNG DIE EINZELNEN TASTEN 1. POWER-Taste ➀ ■ Drücken Sie die POWER-Taste um den Monitor ein- bzw. DISP AUTO INPUT ➁ ➂ auszuschalten. 2. DISP-Taste ■ Drücken Sie die DISP-Taste um die OSD-Anzeige ein- bzw. auszuschalten. -/-- 3. INPUT-Taste ■... -
Page 6: Bitte Beachten
BITTE BEACHTEN ■ Entfernen Sie die Batterien wenn sie leer sind oder die Fernbedienung eine längere Zeit nicht benutzt wird. ■ Sollte es trotzdem einmal passieren dass die Batterie ausläuft, müssen Sie mit einem Tuch die Flüssigkeit im Batteriefach entfernen und anschließend eine neue Batterie einlegen. -
Page 7: Der Deckenmonitor
Deutsch DER DECKENMONITOR DIE EINZELNEN TASTEN ➀ POWER ▲ ➁ ➂ ▼ ➃ EXIT ➄ MENU 1. POWER-Taste ■ Drücken Sie die POWER-Taste um den Monitor ein- bzw. auszuschalten. -Taste ■ Drücken Sie die -Taste um den vorherigen Menüpunkt auszuwählen. ■... -
Page 8: Öffnen Und Schliessen Des Deckenmonitors
ÖFFNEN UND SCHLIESSEN DES DECKENMONITORS 1. ÖFFNEN DES DECKENMONITORS Drücken Sie die OPEN–Taste um das Display des Deckenmonitors zu öffnen. 2. SCHLIESSEN DES DECKENMONITORS Drücken Sie das Display von Hand nach oben bis es in der Arretierung einrastet. -
Page 9: Menüeinstellungen
Deutsch MENÜEINSTELLUNGEN ■ Drücken Sie die MENU-Taste auf der Fernbedienung oder auf dem Bedienteil des Gerätes um das folgende Menü aufzurufen: IMAGE SETTING VIDEO ADVANCE OSD SETTING RESET INPUT SOURCE 720x576 50HZ ■ Drücken Sie eine der -Tasten auf der Fernbedienung oder auf dem Bedienteil [5] / [6] des Gerätes um einen Menüpunkt auszuwählen. - Page 10 VIDEOEINSTELLUNGEN (VIDEO ADVANCE) BLUE SCREEN NOISE REDUCE BLUE SCREEN ■ Auswahl zwischen einem schwarzen und blauen Menühintergrund NOISE REDUCE ■ Reduktion von Bildstörungen MENÜEINSTELLUNGEN (OSD SETTINGS) LANGUAGE ENGLISH OSD.H OSD.V LANGUAGE ■ Auswahl der Menüsprache (Englisch oder Chinesisch) OSD . H ■ Horizontale Position des OSD-Menüs OSD .
- Page 11 Deutsch VIDEOEINGANG (INPUT SOURCE) AV1 / AV2 ■ Auswahl des Videoeingangs...
-
Page 12: Installation Des Gerätes
INSTALLATION DES GERÄTES ZEM-W1501RM GELB AV 1 WEISS AV SCHWARZ... -
Page 13: Montage Des Gerätes
Deutsch MONTAGE DES GERÄTES Schritt 1: ■ Befestigen Sie die Montageplatte unter Berücksichtigung der richtigen Schraubenlänge am Dach des Fahrzeuges (siehe folgende Skizze). Schritt 2: ■ Verbinden Sie den Videoeingang des Monitors mit einer geeigneten Videoquelle. Schritt 3: ■ Verbinden Sie das mitgelieferte Anschlusskabel (+1V und GND) mit einer geeigneten Spannungsquelle im Fahrzeug. -
Page 14: Fehlersuche
Fernbedienung ist leer. Batterie in die Fernbedienung ein. . Die Fernbedienung ist defekt. . Wenden Sie sich an einen ZENEC-Händler um die Fernbedienung auszutauschen. Das Bild ist zu dunkel. 1. Die Umgebungs- 1. Dieser Effekt ist typisch für temperatur ist zu niedrig. -
Page 15: Spezifikationen
Deutsch SPEZIFIKATIONEN Power Source: Car Battery (DC +10.5V ~ +16V) Operating Voltage: DC +1V Mechanism: Manual Open / Close Operating Current: <1.A Operating Temperature: -0° C to +75° C Storage Temperature: -40° C to +85° C Abmessungen (mm): 350 x 45 x 40 (H x B x T) Gewicht (g): 718 ■... - Page 16 ZEM-W1501RM Thank you for yours purchase of this Zenec product. With the ZEM-W1501RM monitor you have chosen a technically mature high quality product, which will give you a long life and high reliability, since this product has been assembled using only high quality parts.The ZEM-W1501RM is a 15“/16:9 widescreen TFT-LCD active matrix overhead monitor.
-
Page 17: Box Contents
English BOX CONTENTS Parts Name Quantity ZEM-W1501RM TFT-LCD Monitor Mounting material IR-remote control CONTENT SAFETy INFORMATION .................... 18 REMOTE CONTROL ....................19 REMOTE CONTROL FUNCTIONS ................19 USING THE REMOTE CONTROL ................19 NOTE ........................... 0 THE ROOF MOUNT MONITOR ................. 21 BASIC OPERATIONS .................... -
Page 18: Safety Information
PRECAUTIONS ■ The unit is designed for using at a 1V ( DC ) negative ground battery power supply. ■ Do not disassemble or alter the unit. Violation of this principle may cause damage to the unit and invalidate your warranty. ■... -
Page 19: Remote Control
English IR-REMOTE CONTROL REMOTE CONTROL FUNCTIONS 1. POWER ➀ ■ Press the POWER-button to turn on/off the monitor. DISP AUTO INPUT ➁ ➂ 2. DISP ■ Press the DISP-button to display the OSD. 3. INPUT ■ Press the INPUT-button to choose between the video- -/-- inputs AV1 and AV. - Page 20 NOTE ■ Remove batteries if they are empty or if the remote control will not be use for a long time. ■ If happened once that the liquid from battteries drop out immediately clean the areas with a piece of cloth and change to a new battery. ■...
-
Page 21: The Roof Mount Monitor
English ROOF MOUNT MONITOR BASIC OPERATIONS ➀ POWER ▲ ➁ ➂ ▼ ➃ EXIT ➄ MENU 1. POWER ■ Press the POWER-button to turn on/off the monitor. ■ Press the button to choose the previous submenu. ■ Press the button to adjust the selected feature. ■... - Page 22 OPEN AND CLOSE THE ROOF MOUNT MONITOR 1. OPEN THE ROOF MOUNT MONITOR Press the OPEN-button to release the monitor panel. 2. CLOSE THE ROOF MOUNT MONITOR Push the monitor panel up with your hand till you hear a lock click.
-
Page 23: Menu
English MENU ■ Press the MENU-button on the remote control or on the front panel to select one of the following features: IMAGE SETTING VIDEO ADVANCE OSD SETTING RESET INPUT SOURCE 720x576 50HZ ■ Press one of the buttons on the remote control or on the front panel to select [5] / [6] the submenu you would like to adjust. - Page 24 VIDEO ADVANCE BLUE SCREEN NOISE REDUCE BLUE SCREEN ■ Choose between black or blue menu background. NOISE REDUCE ■ Reduce picture interferences. OSD SETTINGS LANGUAGE ENGLISH OSD.H OSD.V LANGUAGE ■ Choose menu language (English or Chinese). OSD . H ■ Horizontal position of the OSD menu. OSD .
- Page 25 English INPUT SOURCE AV1 / AV2 ■ Select one of the RCA video-inputs.
-
Page 26: Installation
INSTALLATION ZEM-W1501RM YELLOW AV 1 WHITE AV BLACK... -
Page 27: Installation Figures
English INSTALLATION FIGURES Step 1: ■ Select the screw by length that applies to your vehicle, contained in the package contents. ■ Screw the mounting plate to the car roof. Step 2: ■ Connect the video-input of the monitor with a video source. Step 3: ■... -
Page 28: Troubleshooting
TROUBLESHOOTING Problem: Cause Solution No picture when the 1. The connection cables 1. Check the connection display is turned on. is connected improperly cables and replace the or fuse blown. fuse. Blur picture on the 1. Interfered by short- 1. The reception of signal screen. -
Page 29: Specifications
English SPECIFICATIONS Power Source: Car Battery (DC +10.5V ~ +16V) Operating Voltage: DC +1V Mechanism: Manual Open / Close Operating Current: <1.A Operating Temperature: -0° C to +75° C Storage Temperature: -40° C to +85° C Dimensions (mm): 350 x 45 x 40 (H x W x D) Weight (g): 718 n Specification and design of this model is necessarily subject to changes without... -
Page 30: Garantie
2 YEARS LIMITED WARRANTY Dear customer Thank you for purchasing this ZENEC product. It is advisable to keep the original packing material for any future transporting of the product. Should your ZENEC product require warranty service, please return it to the retailer from whom it was purchased or the distributor in your country. - Page 31 WARRANTY / GARANTIE ZENEC MODEL: ZEM-W1501RM Serial Number: ..........................Date of Purchase: ......................... Your name: ........................... Your address: ..........................City: .............................. State: ........ZIP or Postal Code ................ Country: ............................Dealer’s address & stamp...
