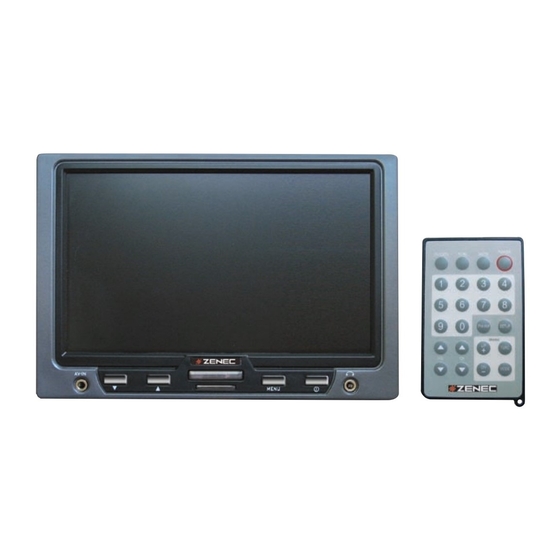

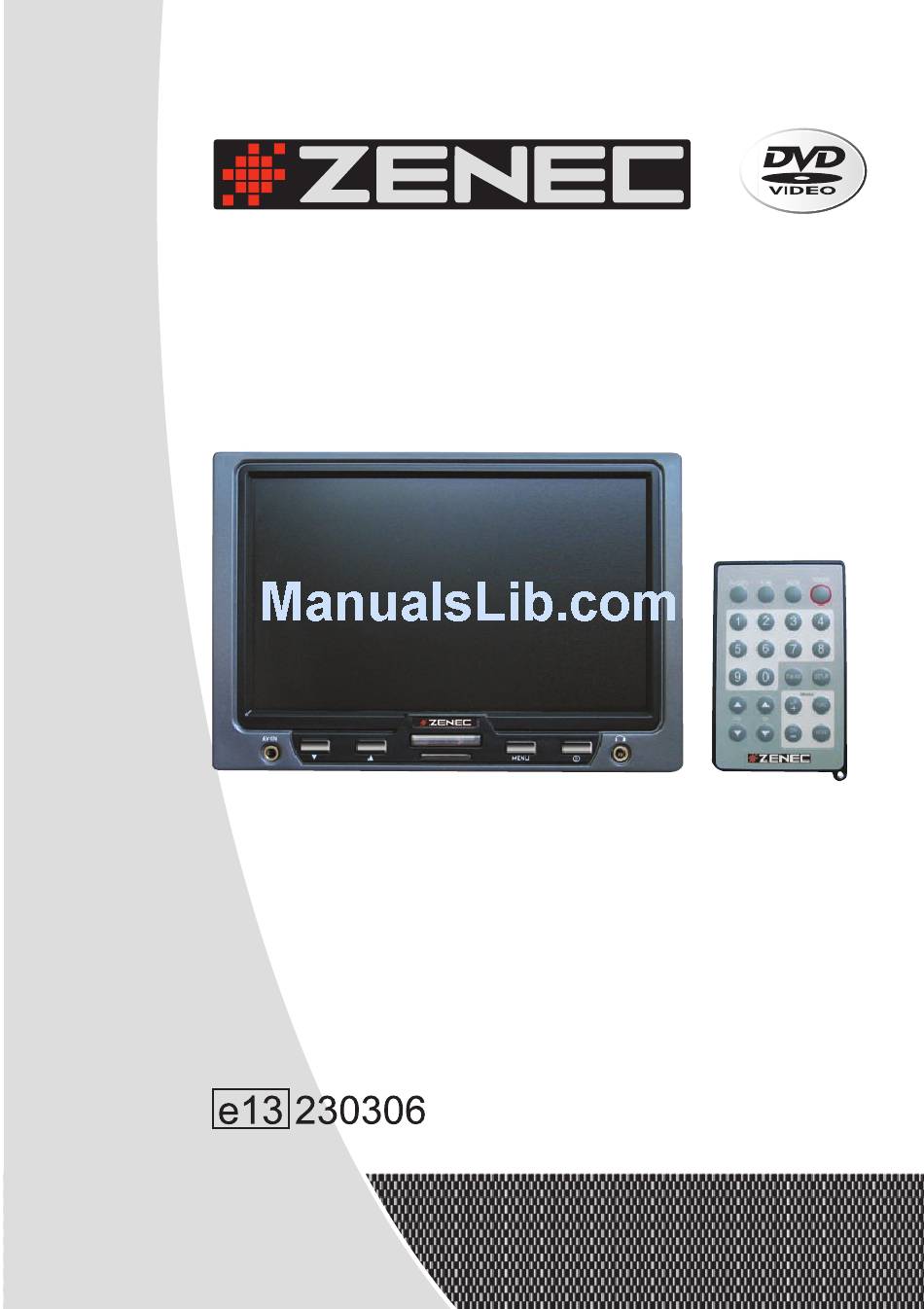

- Page 1 7" UNIVERSAL WIDE SCREEN LCD MONITOR MODEL NO: ZEM-W700U INSTRUCTION MANUAL...
-
Page 2: Special Features
■ Mounting option 2: headrest bezel for flush mounting SPECIAL FEATURES 16:9 High Density Wide Screen Display: The ZEM-W700U is a TFT active matrix 16:9 widescreen video monitor, featuring a 7" wide (diagonally measured) high quality LCD screen. It deploys a 336’960 dots high-resolution TFT panel with 1440 horizontal x 234 vertical pixels, to give you excellent picture detail. -
Page 3: Safety Recommendations
SAFETY RECOMMENDATIONS - Operating temperature: Never expose the monitor to extreme heat or direct sunlight. Please note, that TFT monitors should not be operated in very cold environments (below 0°C). During winter time, wait until the passenger compartment of your vehicle has heated up enough, to allow for a proper function of your LCD monitor. -
Page 4: Connection Schematic
(or car ignition) CONNECTIONS / INPUTS & OUTPUTS A/V Interface (Black Box): The ZENEC ZEM-W700U comes with an A/V interface blackbox, that features the following in- and ouputs: e Extension lead with 6-pin pc-plug for connection of the TFT monitor e A red* and a black power supply wire to be connected to the on board voltage of the vehicle. -
Page 5: On-Screen Menu
INPUTS & CONTROL KEYS ON THE MONITOR AV-IN HEADPHONE ▼/▲ MENU POWER KEYS AV-IN e 3.5mm input to connect a game console POWER key e On/Off switch with LED power indicator MENU key e To access the on-screen menu and toggle through the ▼/▲... -
Page 6: Technical Specs
CONTROLS & KEYS OF THE REMOTE CONTROL 1) TV/CATV e No function 2) TV/AV e No function 3) Mute e Key to mute the headphone output 4) Power e Key to turn on, or switch off the monitor 5) Numeric keys e No function 6) FM/AM e No function 7) Setup e No function 8) Func e To select the picture... - Page 7 Einbau des Monitors BESONDERHEITEN 16:9 High Density Wide Screen Display: Der ZEM-W700U verfügt über ein A-Grade Aktiv-Matrix TFT Farbdisplay im 16:9 Format mit 7” (17.8cm) Bilddiagonale. Das hochauf- lösende LCD Display verfügt über 1440 x 234 Bildpunkte, was eine Gesamtzahl von 336’960 Dots mit perfekt aufgelösten Bilddetails und hoher Leuchtintensität ergibt.
- Page 8 SICHERHEITS-HINWEISE - Betriebstemperatur Das Gerät sollte keiner extremen Hitzeeinwirkung ausgesetzt werden! Beachten Sie weiterhin, dass TFT Panels unterhalb von 0°C nicht korrekt funktionieren. Bei sehr tiefen Temperaturen im Winter, kann es daher zu Funktionsstörungen des Panels kommen. Warten Sie mit dem Betrieb des Monitors ab, bis sich der Fahrgastraum durch die Heizung oder die Klimaanlage etwas aufgewärmt hat.
- Page 9 To +/-12V power supply (or car ignition) ANSCHLÜSSE / EIN- & AUSGÄNGE A/V Interface (Black Box): Der ZEM-W700U Monitor verfügt über ein externes AV- Interface, welches folgende Anschlussoptionen zulässt: e Verlängerungskabel mit 6-Pin PC-Stecker zum Anschluss des Monitors e Ein rotes* und ein schwarzes Kabel zum Anschluss an die Stromversorgung im Fahrzeug e Zwei Cinch-Eingänge (gelb video &...
- Page 10 MONITOR – EINGÄNGE UND TASTENBELEGUNG AV-IN Buchse KOPFHÖRER Buchse ▼/▲ MENU POWER Taste Taste Tasten AV-IN Buchse 3 3.5mm Klinkenbuchsen-Eingang für den Anschluss einer Spielkonsole ▼/▲ Tasten 3 Um im On-Screen Menü die einzelenen Werte der Bildeinstellung zu verän- dern MENU Taste 3 Um in das On-Screen Menü...
-
Page 11: Technische Daten
FERNBEDIENUNG – TASTENBELEGUNG 1) TV/CATV e Keine Funktion 2) TV/AV e Keine Funktion 3) Mute e Taste um den Kopfhörer- Ausgang stummzuschalten 4) Power e Taste um den Monitor ein- bzw. auszuschalten 5) Numerische Tasten e Keine Funktion 6) FM/AM e Keine Funktion 7) Setup e Keine Funktion 8) Func e Entspricht der MENU Taste am Monitor –...
