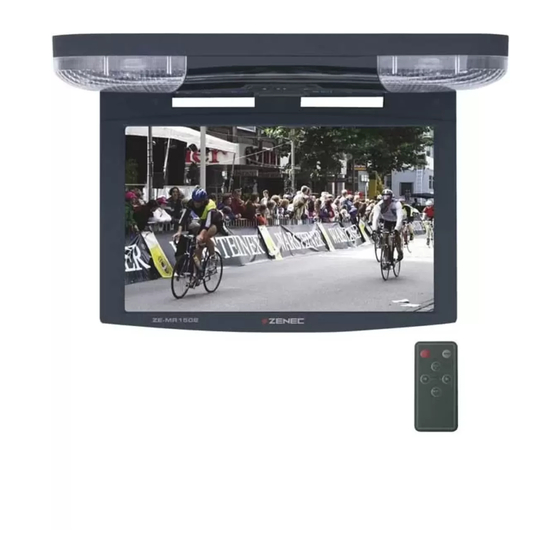

- Page 1 MODEL N0: 39.5cm/15.6“ ROOF MOUNT 16:9 LCD MONITOR USER MANUAL USER MANUAL ENGLISH/GERMAN ENGLISH/GERMAN...
- Page 2 ZE-MR1502 Thank you for your purchase of this ZENEC product! With the ZE-MR1502 monitor, you have chosen a technically mature high quality product that will give you a long service life and very high reliability, since this product has been assembled using only high quality parts.
-
Page 3: Table Of Contents
ZE-MR1502 BOX CONTENTS Part Quantity LCD Monitor IR Remote Control w/Battery A/V-Interface Metal Mounting Plate ST4.2×16 Screw Adhesive foam CM4x8 Screw User’s Manual Fuse Rubber Spacer CONTENT SAFETY INFORMATION ....................4 REMOTE CONTROL ....................5 REMOTE CONTROL FUNCTIONS ................5 USING THE REMOTE CONTROL ................ -
Page 4: Safety Information
SAFETY INFORMATION 1. The unit is designed for using with a DC +12V, negative ground battery power supply, it may not be connected and/or used differently. 2. Do not operate the unit in any way other than described in this manual. Failure to follow the instructions will invalidate your warranty. -
Page 5: Remote Control
ZE-MR1502 13. Do not drop or hit the LCD panel with hard objects, as it may cause permanent damage to the unit. If you come into contact with any spilled LCD fluid, wash and clean affected areas with plenty of water and soap and seek medical attention immediately. 14. -
Page 6: Battery
BATTERY Please remove the insulation plastic sheet insert from the battery holder before use. If the remote control does not function correctly or the operating range is reduced, replace the battery with a new battery (CR2025). 1. Apply pressure on the recess of the battery tray on the Pull back of remote control with a small tool. -
Page 7: The Roof Mount Monitor
ZE-MR1502 THE ROOF MOUNT MONITOR BASIC OPERATIONS 6 6 3 5 4 3 2 1 1. POWER Press the POWER button to switch on / off the unit. 2. MODE Select input signal AV 1 or AV 2 with MODE button. 3. -
Page 8: Lcd Panel Adjustment
LCD PANEL ADJUSTMENT 1. OPEN THE LCD PANEL Press Open Button to disengage the LCD panel. Pull the LCD panel outward till you reach the desired viewing angle. NOTE The LCD display opens to a maximum angle of 180° degrees. Opening it further than that may cause damages. -
Page 9: Menu
ZE-MR1502 MENU To adjust the picture, use the menu button to select the menu features you would like to adjust. Values of a selected feature can be adjusted by choosing the right menu entry with the “+” and “–” buttons. Use the “ ” and “ ”... -
Page 10: Electrical Connections
ELECTRICAL CONNECTIONS A/V-1 A/V-2 OUTPUT Extra power for dome lights. Red: Door Switch Yellow: Car Battery Black: Common... - Page 11 NOTE NOTE For installation and connection we explicitely recommend to consult your ZENEC dealer. If you turn over your unit you will see a small square hole, in the tin cover near the front, with a switch inside. That switch is for adjusting the logical state of the door switch. If the built-in dome lights are on,...
-
Page 12: Installation
INSTALLATION Step 1: Select the screw from ST4.2X16 by length that applies to your vehicle, contained in the package contents. Screw the metal mounting plate to the car roof. Please remember not to cover the opening of original dome light. Car roof girders Metal Plate Screw... - Page 13 ZE-MR1502 Car roof girders Rubber Spacer Metal Plate Monitor CM 4x8 Screw Adhesive foam Step 7: Please double check and make sure the unit is installed properly before operation.
-
Page 14: Troubleshooting
TROUBLESHOOTING Cause Solution Problem: No picture when the 1. Power wire is 1. Check the power wire display is turned on. connected improperly and replace the fuse. or fuse blown. 2. Check system cable or 2. System cable is not replace with a new one. -
Page 15: Specifications
ZE-MR1502 SPECIFICATIONS Operating Voltage Range: Car Battery (DC +10V ~ +16V) Mechanism: Manual Open / Close Display Angle: Vertical Adjustable: Up/Down < 180° Operating Current: < 2A (Dome Light Off) Dome Light: 0.5W x 2 Operating Temperature: 0° C to +50° C Storage Temperature: -20°... - Page 16 Produktes nutzen können. Lesen Sie sich vor allem die Garantiebestimmungen genau durch, um im Falle eines Defektes den optimalen Service und Kundendienst nutzen zu können. Sollten Sie dennoch weitere Fragen haben, wenden Sie sich bitte an Ihren ZENEC- Händler oder den jeweiligen Landesvertrieb.
- Page 17 ZE-MR1502 LIEFERUMFANG Element Menge Deckenmonitor IR-Fernbedienung inkl. Batterie A/V-Interface Montageplatte ST4.2×16 Schrauben Abdeckungen CM4x8 Schrauben Bedienungsanleitung Feinsicherung Distanzgummi INHALTSVERZEICHNIS SICHERHEITSHINWEISE ................... 18 DIE FERNBEDIENUNG ..................... 19 DIE EINZELNEN TASTEN ................... 19 BENUTZEN DER FERNBEDIENUNG ............... 19 DIE BATTERIE ......................20 BITTE BEACHTEN .....................
-
Page 18: Sicherheitshinweise
Sie die defekte Sicherung gegen ein neues Exemplar mit identischen Werten austauschen. Sollte der Kurzschluss immer noch vorhanden sein, wenden Sie sich bitte an Ihren ZENEC-Händler. 6. Achten Sie bei der Installation des Monitors darauf, dass er den Fahrer des Fahrzeuges nicht vom Verkehrsgeschehen ablenkt oder ihm in irgendeiner Weise die Sicht versperrt. -
Page 19: Die Fernbedienung
ZE-MR1502 13. Wenn Sie Fragen oder Probleme bei der Installation haben, wenden Sie sich bitte an einen ZENEC-Händler oder an den jeweiligen Landesvertrieb. DIE FERNBEDIENUNG DIE EINZELNEN TASTEN 1. [POWER]-Taste Drücken Sie die [POWER]-Taste um das Gerät ein- bzw. auszuschalten. -
Page 20: Die Batterie
DIE BATTERIE Wenn die Fernbedienung nicht oder sehr langsam reagiert, müssen Sie wahrscheinlich die Batterie wechseln: 1. Öffnen Sie den Batteriefachdeckel, indem Sie die Halterung 1. nach rechts drücken und den Batterie- ziehen fachdeckel anschließend nach vorne ziehen (siehe Skizze). drücken 1 2. -
Page 21: Der Deckenmonitor
ZE-MR1502 DER DECKENMONITOR DIE EINZELNEN TASTEN 6 6 3 5 4 3 2 1 1. [POWER]-Taste Drücken Sie die [POWER]-Taste um das Gerät ein- bzw. auszuschalten. 2. [MODE]-Taste Drücken Sie die [MODE]-Taste um zwischen den beiden A/V-Eingängen A/V-1 und A/V-2 zu wählen. 3. -
Page 22: Öffnen Und Schliessen Des Deckenmonitors
ÖFFNEN UND SCHLIESSEN DES DECKENMONITORS 1. ÖFFNEN DES DECKENMONITORS Drücken Sie die [OPEN]-Taste um das Display des Deckenmonitors zu öffnen und stellen Sie von Hand den gewünschten Winkel des Displays ein. BITTE BEACHTEN Der Winkel des Displays lässt sich bis zu maximal 180° einstellen. 2. -
Page 23: Menüeinstellungen
ZE-MR1502 MENÜEINSTELLUNGEN Drücken Sie eine der [MENU]-Tasten um das Menü aufzurufen. Durch wiederholtes Drücken der Tasten können Sie den Menüpunkt auswählen, welchen Sie verändern möchten. Mit den [UP /DOWN ]-Tasten ändern Sie den Wert. CONTRAST: Kontrasteinstellung BRIGHTNESS: Helligkeitseinstellung COLOR: Farbeinstellung TINT: Farbton (nur im NTSC-Modus) -
Page 24: Installation Des Gerätes
INSTALLATION DES GERÄTES A/V-1 A/V-2 Gelb: 12V Rot: ACC Schwarz: GND Ausgang Stromversorgung nur für die Zusatzleuchten Rot: Türkontakt Gelb: 12V Schwarz: GND... - Page 25 ZE-MR1502 HINWEIS HINWEIS empfehlen ausdrücklich Montage Anschluß einem Fachmann bzw. in einem Fachbetrieb durchführen zu lassen. Ihr ACR-Händler hilft Ihnen hier gerne weiter. Wenn Sie das Gerät kopfüber betrachten sehen Sie vorne ein kleines viereckiges Loch in einer Blechabdeckung. Der dort befindliche Schalter dient zur Anpassung an den Türkontakt (Öffner- o. Schliesserlogik).
-
Page 26: Montage Des Gerätes
MONTAGE DES GERÄTES Schritt 1: Befestigen Sie die Montageplatte unter Berücksichtigung der richtigen Schraubenlänge (Lieferumfang ST 4.2x16) am Dach Ihres Fahrzeuges (siehe folgende Skizze). Beachten Sie dass die Öffnung der originalen Innenraumbeleuchtung durch die Montageplatte nicht verdeckt wird. Dachholme des Fahrzeuges Montageplatte Schrauben ST4.2x16... - Page 27 ZE-MR1502 Dachholme des Fahrzeuges Distanzgummi Montageplatte Monitor CM 4x8 Schrauben Abdeckungen Schritt 7: Überprüfen Sie noch einmal die Installation und alle Funktionen des Gerätes.
-
Page 28: Fehlersuche
Fernbedienung ist leer. Batterie in die Fernbedienung ein. 2. Die Fernbedienung ist defekt. 2. Wenden Sie sich an einen ZENEC-Händler um die Fernbedienung auszutauschen. Das Bild ist zu dunkel. 1. Die Umgebungs- 1. Dieser Effekt ist typisch für temperatur ist zu niedrig. -
Page 29: Spezifikationen
ZE-MR1502 SPEZIFIKATIONEN Spannungsversorgung: +10V ~ +16V (DC) Mechanismus: Manuell Kippwinkel: < 180° Stromverbrauch: < 2A (Beleuchtung aus) Beleuchtung: 0,5W x 2 Betriebstemparatur: 0° C bis +50° C Lagertemparatur: -20° C bis +60° C Abmessungen (mm): 384 x 340 x 47 (H x B x T) Gewicht (g): 2375 Änderungen der technischen Daten und des Designs zum Zwecke der Verbesserung... -
Page 30: Warranty
2 YEARS LIMITED WARRANTY Dear customer Thank you for purchasing this ZENEC product. It is advisable to keep the original packing material for any future transporting of the product. Should your ZENEC product require warranty service, please return it to the retailer from whom it was purchased or the distributor in your country. - Page 31 WARRANTY/GARANTIE ZENEC MODEL: ZE-MR1502 Serial Number: ..........................Date of Purchase: ......................... Your name: ............................ Your address: ..........................City: .............................. State: ........ZIP or Postal Code ................. Country: ............................Dealer’s address & stamp...
- Page 32 ZENEC by ACR AG · Bohrturmweg 1 · Bad Zurzach · Switzerland JL/Ver. 1.01...
