Summary of Contents for ZENEC ZE-MU62D
- Page 1 MODEL N0: 15.7 CM/6.2“ WIDE-VGA DIGITAL MONITOR USER MANUAL GERMAN/ENGLISH...
- Page 2 On-screen setup and picture adjustment, touch sensor buttons to operate unit 2-CH IR transmitter for wireless headphones 1x A/V-input 1x Auto-switchable video-input for reverse cam IR remote control The ZE-MU62D will work with any common video source unit, featuring a composite video output, such as DVD-players, DVB-T or analog TV-tuners.
-
Page 3: Table Of Contents
ZE-MU62D CKING LIST BOX CONTENTS CKING LIST CKING LIST CKING LIST CKING LIST Appearance Name of Parts Quantity Appearance Parts Name Quantity Appearance Name of Parts Quantity Appearance Name of Parts Quantity Appearance Name of Parts Quantity LCD Monitor Appearance... -
Page 4: Safety Information
SAFETY INFORMATION 1. The unit is designed for using with a DC +12V, negative ground battery power supply, it may not be connected and/or used differently. 2. Do not operate the unit in any way other than described in this manual. Failure to follow the instructions will invalidate your warranty. -
Page 5: The Monitor

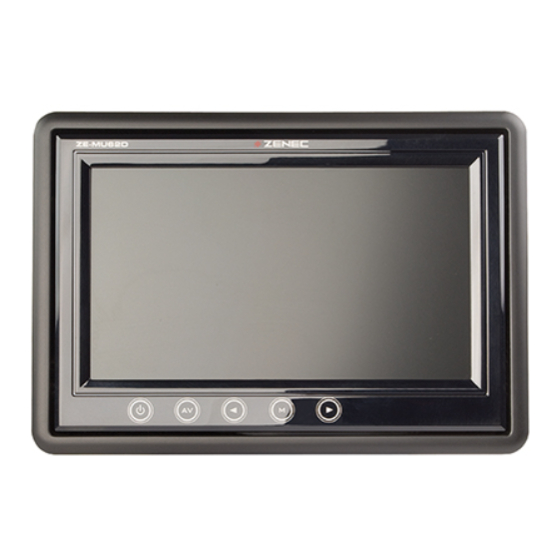

ZE-MU62D THE MONITOR BASIC OPERATIONS Monitor front keys 1. [POWER]-Key Push [POWER]-Key to switch the unit ON. Keep [POWER]-Key pressed to switch it OFF. 2. [AV]-Key Press this key to toggle between AV1 and AV2 source. -Keys [] / [] After choosing the parameter with the menu key, you may change values using DOWN/UP arrow keys. - Page 6 Adjustable Menuparameters POWER: On, Off BRIGHTNESS: Brightness adjustment 0% to 100% CONTRAST: Contrast adjustment 0% to 100% COLOR: Color adjustment 0% to 100% TINT: Saturation (only NTSC) 0% to 100% Display mode Standard, Sharp, Light, Mild Language: Deutsch, English, Francais, Italiano,Espanol, Portugues, Chinese.
-
Page 7: Installation
ZE-MU62D INSTALLATION Green Autotoggle AV1-AV2 (when connected to +12V) Purple: ACC (+) Black: GND (-) Yellow/Yellow: A/V input White/Yellow: Videoinput Orange/White: Audioinput L1 Red/Red: Audioinput R1 Cable/ Plug... -
Page 8: Troubleshooting
TROUBLESHOOTING Problem: Cause Solution No picture when the 1. Power wire is 1. Check the power wire display is turned connected improperly and replace the fuse. or fuse blown. 2. Check system cable or 2. System cable is not replace with a new one. connected properly. -
Page 9: Specifications
ZE-MU62D SPECIFICATIONS Operating Voltage Range: Car Battery DC +12V (+- 2.5V) Operating Current: ca. 500mA Operating Temperature: -5° C to +55° C Storage Temperature: -20° C to +70° C Dimensions (mm): 180 x 125 x 19 (W x D x H) Weight (g): Speci cation and design of this model is necessarily subject to changes without notice. - Page 10 ZE-MU62D Vielen Dank für den Kauf dieses ZENEC Produktes! Mit dem Kauf des ZE-MU62D haben Sie sich für ein technisch ausgereiftes Produkt entschieden, das Ihnen durch die Verwendung von hochwertigen Materialien und Bauteilen eine lange Lebensdauer garantiert. Bei dem ZE-MU62D von ZENEC handelt es sich um einen 15.7cm/6.2“ 16:9 TFT-LCD Aktiv-Matrix Wide VGA Monitor mit LED-Backlight, der sich aufgrund seiner Größe und...
- Page 11 ZE-MU62D CKING LIST LIEFERUMFANG CKING LIST CKING LIST CKING LIST CKING LIST Appearance Name of Parts Quantity Abbildung Element Menge Appearance Name of Parts Quantity Appearance Name of Parts Quantity Appearance Name of Parts Quantity LCD Monitor Appearance Name of Parts...
-
Page 12: Sicherheitshinweise
Flüssigkeit in Kontakt kommen, sollten Sie gegebenenfalls einen Arzt aufsuchen. Alle Gegenstände die ebenfalls mit der LCD-Flüssigkeit in Kontakt gekommen sind, sollten sorgfältig mit Wasser gereinigt werden. 12. Wenn Sie Fragen oder Probleme bei der Installation haben, wenden Sie sich bitte an einen ZENEC-Händler oder an den jeweiligen Landesvertrieb. -
Page 13: Der Wide Vga-Monitor
ZE-MU62D DER WIDE VGA-MONITOR DIE EINZELNEN TASTEN 1. [POWER]-Taste Drücken Sie die [POWER]-Taste um das Gerät ein- bzw. auszuschalten. Halten Sie die [POWER]-Taste gedrückt um das Gerät wieder auszuschalten. 2. [AV]-Taste Drücken Sie die [AV]-Taste um zwischen beiden Videoeingängen hin-und herzuschalten -Tasten [] / []... - Page 14 Veränderbare Menüparameter Power: Ein, Aus Helligkeit: Helligkeitseinstellung 0% bis 100% Kontrast: Kontrasteinstellung 0% bis 100% Farbton: Farbton 0% bis 100% Sättigung: Farbintensität 0% bis 100% Darstellung: Standard, Sharp, Light, Mild (siehe Taste 4) Sprache: Deutsch, English, Francais, Italiano,Espanol, Portugues, Chinesisch. Quelle: AV1 und AV2 Rücksetzung:...
- Page 15 ZE-MU62D INSTALLATION Grün Autoumschaltung AV1-AV2 (sobald +12V anliegen) Dunkelrot: ACC (+) Schwarz: GND (-) Gelb/Gelb: A/V Eingang Weiß/Gelb: Videoeingang Orange/Weiß: Audioeingang L1 Rot/Rot: Audioeingang R1 Kabelfarbe/ Steckerfarbe...
-
Page 16: Fehlersuche
FEHLERSUCHE Problem: Ursache: Lösung: 1. Überprüfen Sie die 1. Die Anschlusskabel sind Anschlusskabel und nicht richtig ange- wechseln Sie die schlossen oder eine Kein Bild, obwohl der Sicherung aus. Sicherung ist durchge- Monitor eingeschaltet ist. brannt. 2. Überprüfen Sie das A/V-Interface und 2. -
Page 17: Spezifikationen
ZE-MU62D SPEZIFIKATIONEN Spannungsversorgung: Autobatterie + 12V (+/- 2,5V) DC Stromverbrauch: ca. 500 mA Betriebstemparatur: -5° C bis +55° C Lagertemperatur: -20° C bis +70° C Abmessungen (mm): 180 x 125 x 19 (B x T x H) Gewicht (g): Änderungen der technischen Daten und des Designs zum Zwecke der Verbesserung des Produktes vorbehalten. -
Page 18: Garantie
2 YEARS LIMITED WARRANTY Dear customer Thank you for purchasing this ZENEC product. It is advisable to keep the original packing material for any future transporting of the product. Should your ZENEC product require warranty service, please return it to the retailer from whom it was purchased or the distributor in your country. - Page 19 ZE-MU62D ZENEC MODEL: ZE-MU62D Serial Number: ..........................Date of Purchase: ......................... Your name: ............................ Your address: ..........................City: .............................. State: ........ZIP or Postal Code ................. Country: ............................Dealer’s address & stamp...
- Page 20 ZENEC by ACR AG · Bohrturmweg 1 · Bad Zurzach · Switzerland...
