Spindle Solid Wood Queen Bed
For Residential Use Only
Please visit our website for the most current instructions, assembly tips, report damage, or request parts. www.walkeredison.com
Copyright
2024byWalkerEdisonFurnitureCo.,LLC.All rights reserved.
©
SKU#
BQSPIN
LOT:
AAYYWW-XXX
TM
Revised 02/2025-V7
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the BQSPIN and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Walker Edison BQSPIN

Summary of Contents for Walker Edison BQSPIN

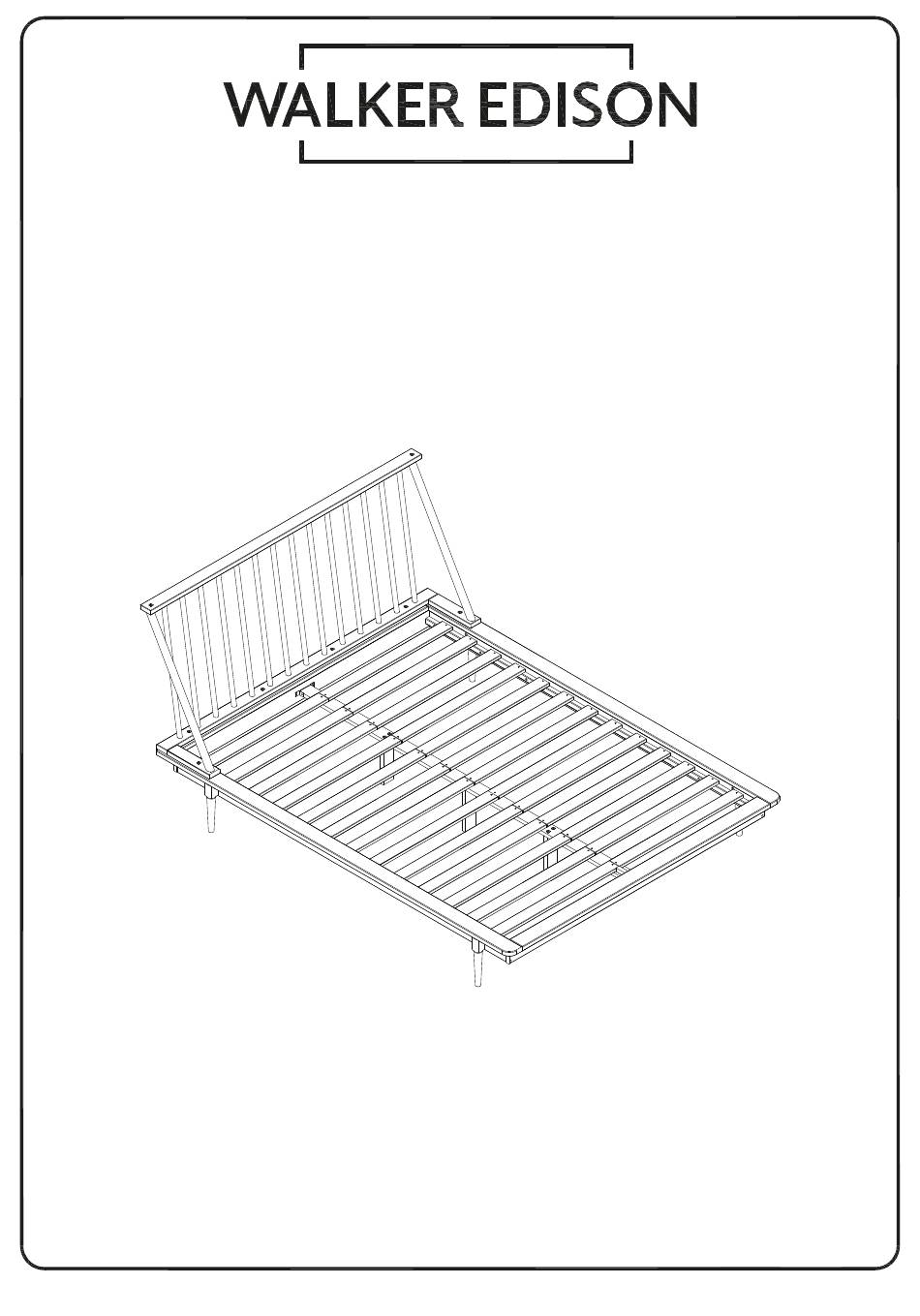

  • Page 1 Spindle Solid Wood Queen Bed SKU# BQSPIN LOT: AAYYWW-XXX For Residential Use Only Please visit our website for the most current instructions, assembly tips, report damage, or request parts. www.walkeredison.com Revised 02/2025-V7 Copyright 2024byWalkerEdisonFurnitureCo.,LLC.All rights reserved. ©...
  • Page 2 Time to get started Set up a clean and soft workplace to avoid damage during assembly. You can use the box and internal protections as a cover. It also helps to double-check if you have got all the pieces and parts before diving into the assembly.

  • Page 3: Parts List

    Parts List Part Number Description Quantity Part Number Description Quantity Spindle Feet Right side rail Slats Bracket Left side rail Central foot Top rail Central foot support Bottom rail Support beam Front rail Spindle support Back rail...

  • Page 4: Hardware List

    Hardware List 7,0x70mm Bolt 3,5x30mm Screw 7,0x50mm Bolt Wooden dowel 14 10x40mm Wooden dowel 4 6x30mm Hex key Spacer 83mm 1/4x40mm Bolt 1/4mm Union 4,0x16mm Screw Metal Plate Connector Support The hardware quantities listed above are required for proper assembly. Extra hardware pieces may be included.
  • Page 5 Step 1 Let’s get started! Insert Wooden Dowels (E) into Bracket (5), Front Rail (28) and Back Rail (29). Also insert Wooden Dowels (F) into Support Beam (13). To keep your product looking its best and scratch-free, try assembling it on a soft surface like carpet or a blanket.
  • Page 6 Step 2 Attach Support (R) to Front Rail (28) and Back Rail (29) using Screw (P) and a Phillips head screwdriver. P P P P...
  • Page 7 Step 3 Secure Central Foot (23) to Central Foot Support (24) using Bolt (A) and Hex Key ( J).
  • Page 8 Step 4 Join Right Side Rail (20) and Left Side Rail (21) to Front Rail (28) and Back Rail (29).
  • Page 9 Step 5 Secure the parts you just joined using Bolt (A) and Hex Key ( J)
  • Page 10 Step 6 Also use Screw (B) and a Phillips head screwdriver to attach Right Side Rail (20) and Left Side Rail (21) to Front Rail (28) and Back Rail (29).
  • Page 11 Step 7 Assemble the Feet (15) to Right Side Rail (20) and Left Side Rail (21) using Bolt (M), Union Bolt (N) and Hex Key ( J). Union Bolt has to be on the inside of the Side Rails (20,21) and Bolt (M) on the outside of the Feet (15).
  • Page 12 Step 8 Finish attaching the Feet (15) using Screw (B) and a Phillips head screwdriver.
  • Page 13 Step 9 Attach Metal Plate Connector (Q) on the division between Side Rails (20,21) and Front Rail (28) using Screw (P) and a Phillips head screwdriver. P P P...
  • Page 14 Step 10 Secure Crossbar (24) to Support (R) using Screw (P) and a Phillips head screwdriver.
  • Page 15 Step 11 Place the Slats (2) on the rails and support. Use Spacer (L) to set the distance between slats, after that secure using Screw (B) and a Phillips head screwdriver. Start With Space...
  • Page 16 Step 12 Let’s start to assemble the headboard! Connect Bracket (5) to Bottom Rail (7).Pay attention to the side that eh pocket hole must be. Attach it using Screw (B) and a Phillips head screwdriver.
  • Page 17 Step 13 Join Support Beam (13) to Top Rail (6) using Bolt (D) and Hex Key (J).
  • Page 18 Step 14 Fit Support Beam (13) to Bracket (5) and secure using Screw (D) and Hex Key ( J).
  • Page 19 Step 15 Insert Spindles (1) in the holes on Bottom Rail (7) fitting in Top Rail (6) and securing with Screw (B) and a Phillips head screwdriver.
  • Page 20 Step 16 Insert Spindle Support Rail (14) into Bottom Rail (7) and attach with Screw (P) and a Phillips head screwdriver.
  • Page 21 Step 17 Use Screw (B) to secure the Spindles (1) to Spindle Support Rail (14).
  • Page 22 Step 18 Insert Wooden Dowels (E) into Spindle Support Rail (14)
  • Page 23 Step 19 Use Wooden Dowels (E) as guide to join assembled headboard and bed. Press the parts together firmly.
  • Page 24 Step 20 Secure both parts together using Bolt (M), Union (N) and Hex Key ( J).
  • Page 25 You did it! Enjoy your new Bed! 250 lbs 113 kg 250 lbs 113 kg Congratulations on your new piece of furniture! We would love to hear about it and see it. Please leave us a review or post a picture with #mywalkeredisonhome...
  • Page 26 ce t Call us at We are available to help Monday - Thursday 8am-5pm, Friday 8am-3pm For cleaning, never use abrasives, use a soft cloth and water with neutral soap to clean the furniture.
  • Page 27 Spindle Bois Maçif Queen Lit Spindle Cama Queen de Madera Maciza Pour usage résidentiel seulement Visite notre site Web pour obtenir les instructions les plus récentes, des conseils d'assemblage, signaler des dommages ou commander des pièces. www.walkeredison.com Sólo para uso residencial Visite nuestro sitio web para consultar las últimas instrucciones, consejos de montaje, notificar daños o solicitar piezas.
  • Page 28 électriques, règle-les sur le mode le plus lent. Fais attention à toi ! Les outils électriques peuvent provoquer des fissures ou endommager les meubles, mais aussi les autres composants s’ils sont mal utilisés. Les dommages causés par un outil électrique ne sont pas couverts par la garantie Walker Edison. Utilice las herramientas eléctricas con cuidado.
  • Page 29 Liste de pièces / Lista de piezas Nombre de pièces Description Quantité Nombre de pièces Description Quantité Descripción Descripción Número de pieza Número de pieza Cantidad Cantidad Spindle Pieds Spindle Pies Barre droit Lattes Travesaño derecho Listones Barre gauche Support Travesaño izquierdo Soporte Pied Centrale...
  • Page 30 Liste de composants / Lista de hardware Parte Tamanho Partie Taille Quantité Parte Tamaño Nombre Cantidad Boulon 7,0x70mm Perno 3,5x30mm Tornillo Boulon 7,0x50mm Perno Cheville 10x40mm Espiga Cheville 6x30mm Espiga Clé hexagonale Llave hexagonal Espaceur 83mm Espaciador Boulon 1/4x40mm Perno Connexion 1/4mm Conexión...
  • Page 31 Étape / Paso 1 (FR) Commençons! Insère las Chevilles (E) dans le Support (5), Barre Avant (28), Barre Arrière (29). Aussi insère las Chevilles (F) dans le Barre du Support (13). (ES) ¡Manos a la obra! Inserta las Espigas (E) en el Soporte (5), Travesaño Delantero (28), Travesaño Trasero (29). También inserta las Espigas (E) en el Travesaño de Soporte (13).
  • Page 32 Étape / Paso 3 (FR) Fixez le Support de Pied Central (23) à le Traverse Centrale (24) à l'aide du Boulon (A) et de la clé Allen ( J). (ES) Asegure el Soporte del Pie Central (23) al Soporte Central (24) usando el Perno (A) y la llave Allen (J). Étape / Paso 4 (FR) Joignez le Barre Droit (20) et le Barre Gauche (21) au Barre Avant (28) et au Barre...
  • Page 33 Étape / Paso 5 (FR) Sécurisez les pièces que vous venez de joindre à l'aide du Boulon (A) et de la clé Allen ( J). (ES) Asegure las piezas que acaba de unir usando el Perno (A) y la llave Allen ( J). Étape / Paso 6 (FR) Utilisez également la Vis (B) et un tournevis Phillips pour fixer le Barre Droit (20) et le Barre Gauche (21) au Barre Avant (28) et Barre...
  • Page 34 Étape / Paso 7 (FR) Assemblez les Pieds (15) au Barre Droit (20) et au Barre Gauche (21) à l'aide du Boulon (M), Boulon d’Union (N) et de la clé Allen ( J). Le Boulon d’Union doit être à l'intérieur des Barres Latéraux (20,21) et le Boulon (M) à l'extérieur des Pieds (15). Utilisez également le Boulon (D) et la clé...
  • Page 35 Étape / Paso 9 (FR) Fixez le Plaque Métallique (Q) sur la division entre les Barres Latéraux (20, 21) et le Barre Avant (28) à l'aide de la Vis (P) et d'un tournevis Phillips. (ES) Conecte la Placa Metálica (Q) en la división entre los Travesaños Laterales (20,21) y el Travesaño Frontal (28) usando un Tornillo (P) y un destornillador Phillips.
  • Page 36 Étape / Paso 11 (FR) Placez les Latte de sommier (2) sur les Barres et la Traverse Centrale. Utilisez l'Espaceur (L) pour régler la distance entre les lattes, puis fixez-la à l'aide de la Vis (B) et d'un tournevis Phillips. (ES) Coloque los Listones (2) sobre los Travesaños Laterales (20, 21) y el Travesaño Central (24).
  • Page 37 Étape / Paso 13 (FR) Joignez la Barre de Support (13) au Barre Supérieur (6) à l'aide du Boulon (D) et de la clé Allen ( J). (ES) Una la Barra de Soporte (13) al Travesaño Superior (6) usando el Perno (D) y la llave Allen ( J). Étape / Paso 14 (FR) Installez la Barre de Support (13) sur le Support (5) et fixez-la à...
  • Page 38 Étape / Paso 15 (FR) Insérez les Spindles (1) dans les trous du Barre Inférieur (7) en les plaçant dans le Barre Supérieur (6) et en les fixant avec la Vis (B) et un tournevis Phillips. (ES) Inserte los Spindles (1) en los agujeros del Travesaño Inferior (7) que se ajustan al Travesaño Superior (6) y asegúrelos con un Tornillo (B) y un destornillador Phillips.
  • Page 39 Étape / Paso 17 (FR) Utilisez la Vis (B) pour fixer les Spindles (1) au Support de Spindle (14). (ES) Utilice el Tornillo (B) para fijar los Spindles (1) al Soporte de Spindle (14). Étape / Paso 18 (FR) Insère las Chevilles (E) dans le Support de Spindle (14) (ES) Inserte las Espigas (E) en el Soporte de Spindle (14).
  • Page 40 Étape / Paso 19 (FR) Insère las Chevilles (E) comme guide pour assembler la tête de lit et le lit assemblés. Pressez fermement les pièces ensemble (ES) Utilice las Espigas (E) como guía para unir la cabecera y la cama ensambladas. Presione las piezas juntas firmemente. Étape / Paso 20 (FR) Fixez les deux pièces ensemble à...
  • Page 41 Tu as réussi ! Profite bien de ton nouveau lit Queen ! ¡Lo lograste! ¡Disfruta de tu nueva cama Queen! 250 lbs 113 kg 250 lbs 113 kg Bravo pour ton nouveau meuble ! Nous aimerions t'en entendre parler et le voir. S'il te plait, laisse-nous un commentaire ou publie une photo sur #mywalkeredisonhome ¡Enhorabuena por sus nuevos muebles!
  • Page 42 Assembler des meubles peut parfois être compliqué. Notre équipe de service client, située dans l'Utah, est là pour obtenir des informations sur les produits, aider pour l'assemblage d'un produit ou pour tout autre problème de support client. Appelle-nous Envoie-nous les e-mails à Visite notre site accueil au client à...
