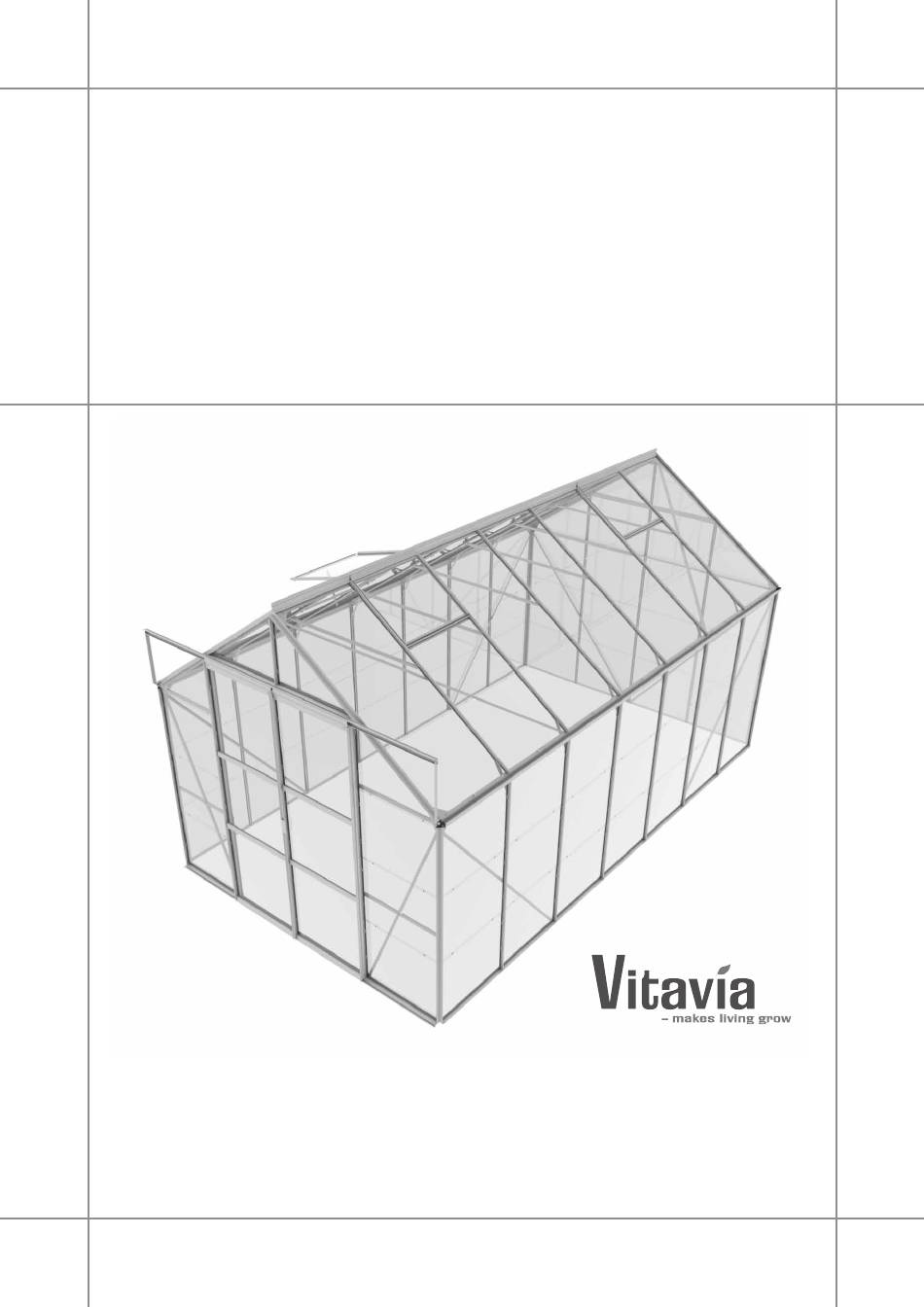

  • Page 1 Assembly instructions Montageanleitung Montasjeveiledning Navodila za Montažo Notice de Montage Kokoonpano-ohjeet Szerelési útmutató MONTAGEANLEITUNG Montage Instructies Istruzioni di Montaggio Popis konštrukcie Montagevejledning Montážní Návod Monteringsanvisning Instrukcja Montażu URANUS / JUPITER VM0001-UJ 6700, 8300, 9900, 11500 JUPITER = Grundmodell URANUS + Seitenfenster 001.01.2009...
  • Page 2 Quantity per Quantity per Item Sect. Size Item Sect. Size Part Part Ref. Ref. 6700 8300 9900 11500 6700 8300 9900 11500 1001 1 - 6 M6 x 12 218x 242x 260x 277x 1065 1002 1 - 6 221x 245x 263x 280x 1066 1003 3.5 x 16 32x...
  • Page 3 Quantity per Quantity per Item Sect. Size Item Sect. Size Part Part Ref. Ref. 6700 8300 9900 11500 6700 8300 9900 11500 2056 2022 1A & 2 2484 2023 3106 2024 3728 2025 4350 2057 1184 2058 1923 2027 2484 2028 3106 2029...
  • Page 4 SICHERHEITSVORKEHRUNGEN Sicherheitsvorkehrungen 1. BItte leSeN SIe DIeSe moNtaGeaNleItUNG voR BeGINN DeS aUFBaUS komPlett DURch! 2. Bei der Handhabung von Glas, Polycarbonatplatten oder Gewächshausteilen sind immer eine Schutzbrille, Handschuhe, Sicherheitsschuhe und ein Kopfschutz zu tragen, da scharfe Kanten zu Verletzungen führen können. Gebrochenes Glas ist ein Sicherheitsrisiko. Beseitigen Sie es mit der gebotenen Vorsicht.
  • Page 5 Ihnen erworbenen Hauses Leerschrauben in 6. DachFeNSteR SIcheRheItShINweIS die Dachmittelprofile eingesetzt werden Das Dachfenster entsprechend der Abbildung Bei starkem Wind sollten alle Öffnungen und müssen. Wie viele, lesen Sie an den zusammenschrauben. Die Seitenrahmen die Tür geschlossen werden. eingekreisten Zahlen ab. (1065) mit dem Dachfensteroberteil (1064) Dächer von Gewächshäusern sind so Die Versteifungen (2056) und (2057) (4.7)

  • Page 6: Maintenance

    SICHERHEITSVORKEHRUNGEN Safety Warning 1. PleaSe ReaD theSe INStRUctIoNS caReFUlly aND comPletely BeFoRe aSSemBlING yoUR GReeNhoUSe. 2. Sharp edges and corners can cause injury. Always wear protective glasses, gloves, shoes and headgear when handling the aluminium profiles, glass and polycarbonate sheets. Broken glass is a safety hazard – always clear up immediately and dispose of with care. 3.

  • Page 7: Safety Notice

    spring clips (1011) (7.2). The following pane doors on the door gliders (1014) to avoid should be placed over the pane directly under damaging them. it and held in place with the glass retaining Push the door gliders (1014) onto both ends of clips (1012) between the panes (7.1).
  • Page 8 Wenn Sie den Fundamentsrahmen dazu bestellt haben, beginnen Sie bitte mit den letzten Seiten - Montage Fundamentsrahmen! 30 x 20 mm X = X 30 mm 6700 8300 9900 11500 2544 mm 3166 mm 3788 mm 4410 mm 2544 mm 2544 mm 2544 mm 2544 mm...
  • Page 9 6700 2056 1092 2027 6700 8300 2033 1001 20x 2 24x 2 2055 1002 1a.4 20x 2 24x 2 2022 8300 2056 1092 2x 2 2x 2 2028 1092 2022 2023 1x 2 1x 2 2033 2055 2027 2028 1x 2 1x 2 2023 1B.4...
  • Page 10 9900 2056 2029 9900 11500 1092 2033 1001 27x 2 30x 2 2055 1002 27x 2 30x 2 2024 11500 1092 2x 2 2x 2 2056 2024 2025 2030 1x 2 1x 2 1092 2055 2033 2029 2030 2025 1x 2 1x 2 1B.4 2033...
  • Page 11 2091 2039 2040 2100 1001 2054 1002 2035 1043 1043 1043 2022 2033 2033 2033 2101 2035 2041 2042 2036 2039 2040 2022 2041 2036 2036 2042 2054 2101 2033 2033 2091 2093 2093 2100 2022 2040 2101 2101 2039 2040 1043 2036...
  • Page 12 2094 2100 2091 2039 2040 1347 1347 1001 3.10/3.11 1002 1043 1043 1043 2096 2096 1347 2048 2075 2076 2036 2041 2042 2039 2089 2090 2040 2041 2042 2036 2036 2046 2046 2048 2075 2092 2076 2039 2040 1347 2041 2046 2039 2089...
  • Page 13 2050 2051 2052 2053 1001 30x 30x 30x 30x 2043 1002 32x 32x 32x 32x 1092 1310 2043 2050 2051 2052 2053 4201 2050/2051 2036 1310 2052/2053 2043 1347 1092 1092 1092 6060 2022/2023 6060 2024/2025 2046 2043 2091 2033 2050/2051 1310 2052/2053...
  • Page 14 4.11 1001 4.10 42x 56x 66x 76x 4.13 1002 4.12 42x 56x 66x 76x 1017 1018 2033 2055 10x 12x 2057 4.10 2055 2055 2033 2056 2057 1017 1018 2055 4.11 4.12 4.13 2033 2033 2055 2033 VM0001-UJ 001.01.2009...
  • Page 15 1362 5l.3 1359 1001 1002 1003 1361 1007 1009 2098 2058 1014 2006 2005 1015 1360 1304 1359 1360 1361 1362 5l.3 1360 2058 2058 1001 1361 1003 1362 1002 1014 1359 1003 1500 1003 2098 1515 1362 2058 2005 1304 2021 2058...
  • Page 16 1362 5R.3 2001 1359 1002 1001 1347 1002 1003 1361 1007 1009 2058 2099 1014 1015 1360 1304 1359 1360 1361 1362 5R.3 1360 2058 2058 1001 1361 1003 1362 1002 1014 1359 1003 1500 1003 2099 1515 1362 2058 2001 1304 2021...
  • Page 17 1064 1065 1065 1001 4x 2 4x 4 4x 4 4x 4 1066 1002 4x 2 4x 4 4x 4 4x 4 1006 art. No. 6700 8300 9900 11500 3679491 600 x 544 6x 2 6x 4 6x 4 6x 4 1019 1064 1064...

  • Page 18: Montage

    MONTAGE Assembly instructions Seitenfenster Montageanleitung Kokoonpano-ohjeet Skupština Upute Notice de Montage Istruzioni di Montaggio Skupština Uputstvo (nur bei dem Modell Jupiter enthalten) Montage Instructies Montážní Návod Instrucţiuni de Asamblare Montagevejledning Instrukcja Montażu инструкция по монтажу Monteringsanvisning Navodila za Montažo Інструкція по монтажу Montasjeveiledning Szerelési útmutató...
  • Page 19 Glass 6025 6025 Model VM0005-V, VM0024-V, 612 x 384 mm VM0036-AP, VM0037-AP, (No: 40000698) VM0047-VS, VM0048-VS 612 x 520 mm 610 x 76 mm VM0002-MN (No: 40000699) (No: 40000703) VM0011-MN+ 6020 6020 6021 6021 612 x 681 mm 610 x 184 mm VM0001-UJ, VM0023-S , (No: 40000700) (No: 40000704)
  • Page 20 6025 6025 6020 6020 6021 6021 6024 6024 6 mm 40000572 610 x 755 Total    6034   6024 VA0025-WV 071.01.1806...
  • Page 21   6025 6020 1008 6024 1008   4247 6025 4247 2001 1002 2001   4247   6024 6062 1067 6019 6056 X / Z 6019 2001  VA0025-WV 071.01.1806...
  • Page 22 Verglasungsplan - ESG - Glas Glass 1011 348x 396x 444x 492x 1020 3 mm 6700 8300 9900 11500 3679011 610 x 610 3679141 610 x 540 3678231 612 x 1522 3679681 612 x 982 3679491 600 x 544 3678301 612 x 1506 3678321 612 x 1959/1530 3678331...
  • Page 23 Verglasungsplan - HKP - Polycarbonat 015140 015140 015140 015140 015141 1011 015141 015141 328x 368x 416x 464x 015141 1020 015141 015140 015141 015140 015141 015140 015140 015140 015140 015140 (3.5x19) 015140 015142 015140 015140 14x 16x 18x 20x X=1: 015140 015141 X=2: 015141 (3.5 x 13)
  • Page 24 Assembly of Polycarbonate Glazing Please use protective gloves. Sharp edges and corners can cause injury. 1. Please check that all listed parts are included. 2. Important! The UV-resistant side is indicated by the plastic folio and printing at the edge. This side must face outside. Remove the folio. Note! Completely remove the folio only after the pane has been positioned in the greenhouse.
  • Page 25 Montage Fundamentsrahmen (als Zubehör erhältlich!) MODEL SIDE X SIDE Y FITTINGS Modell Seite X Seite Y Kleinteile Modèle Côté X Côté Y Petites Pièces 60 x 30 mm No.X1 No.X2 X1mm X2mm No.Y1 No.Y2 Y1mm Y2mm 1001 1002 6069 9002 9004 9101 90°...
  • Page 26 1001 9106 9103 9106 1002 1001 9107 1001 / 1002 1002 9004 9101 9101 9107 VM0001-UJ VM0024-V VM0049-CS VM0003-I VM0002-MN VM0025-C VM0050-CS VM0007-I VM0004-C VM0026-P VM0051-PS VM0028-I VM0005-V VM0033-F VM0052-PS VM0032-P VM0006-DS VM0041-F VM0053-CS VM0008-O VM0043-P VM0054-CS VM0011-MN+ VM0047-VS VM0020-C VM0048-VS VM0021-C VM0022-C...
  • Page 27 EN: The site must be level and very firm. Each side and corner of the base needs to be securely anchored to the ground. If the site is paved, drill through the base into the paving and fix with screws and plugs (not supplied). On soil, ensure ground is well compacted and set the anchors (9101, 9107 & 9124) into pockets of concrete.
