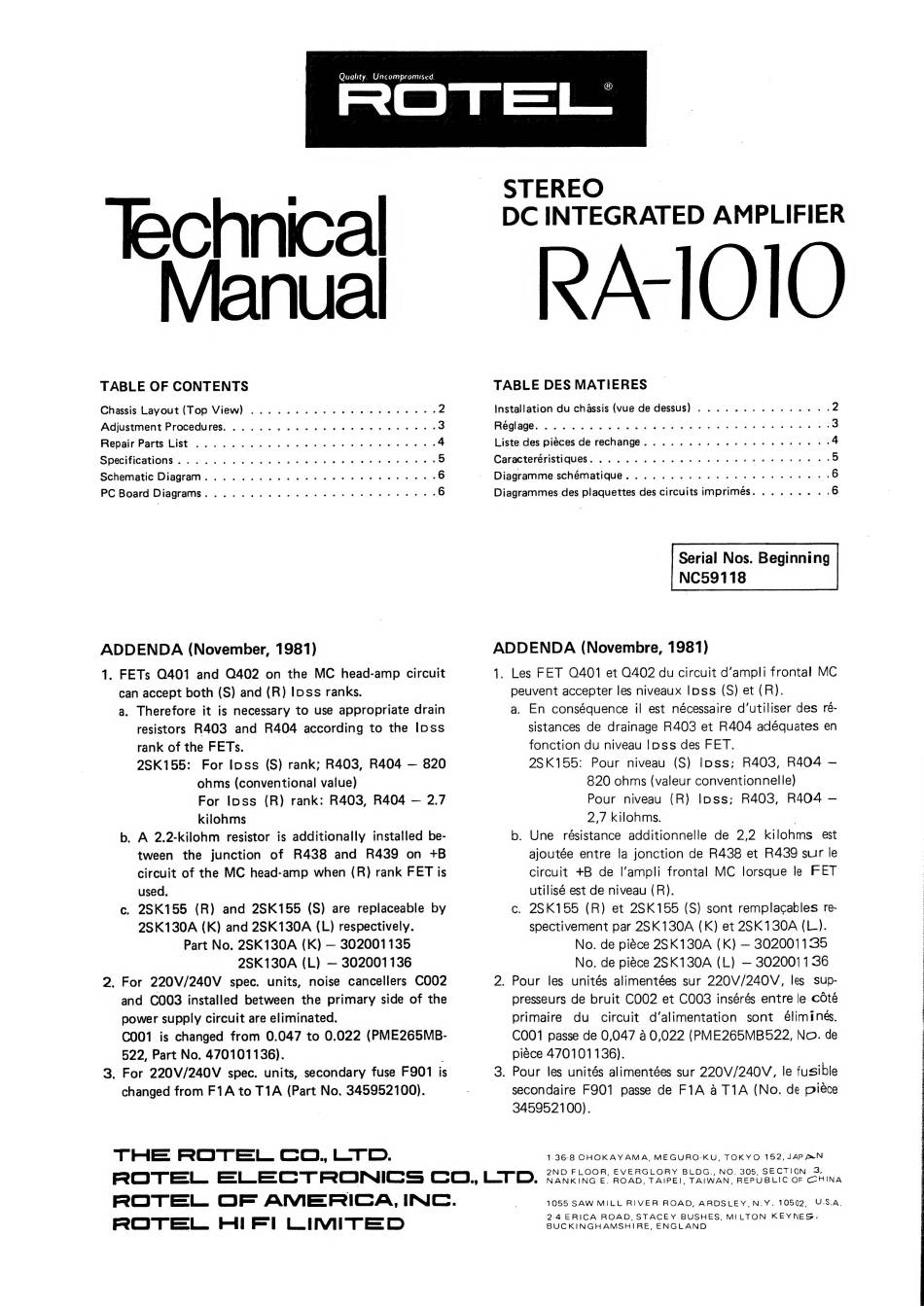

Rotel RA-1010 Technical Manual

Quality. Uncompromised.
os 5 Ee
TABLE OF CONTENTS
Chassis Layout (Top View) ........-. +2 ee ee eee eee 2
Adjustment Procedures. .......- 0.42 eee eee eee eee 3
Repait Parts List: 55 .-n 3 Back See BS ew © ye ew 4
SDGCINCSTIONS «5.3 SE OS BS Se eS ee 5
Schematic Diagram... 2 60. ee ee tt et et we tt es 6
PC Board: Diadrains «2... gas he ew BORE eA wee ee 6
ADDENDA (November, 1981)
1. FETs Q401 and 0402 on the MC head-amp circuit
can accept both (S) and (R) loss ranks.
a. Therefore it is necessary to use appropriate drain
resistors R403 and R404 according to the Ipss
rank of the FETs.
2SK155: For loss (S) rank; R403, R404 — 820
ohms (conventional value)
For loss (R) rank: R403, R404 — 2.7
kilohms
b. A 2.2-kilohm resistor is additionally installed be-
tween the junction of R438 and R439 on +B
circuit of the MC head-amp when (R) rank FET is
used.
c. 2SK155 (R) and 2SK155 (S) are replaceable by
2SK130A (K) and 2SK130A (L) respectively.
Part No. 2SK130A (K) — 302001135
2SK130A (L) — 302001136
2. For 220V/240V spec. units, noise cancellers C002
and C003 installed between the primary side of the
power supply circuit are eliminated.
C001 is changed from 0.047 to 0.022 (PME265MB-
522, Part No. 470101136).
3. For 220V/240V spec. units, secondary fuse F901 is
changed from F1A to T1A (Part No. 345952100).
THE ROTEL CO. LTD.

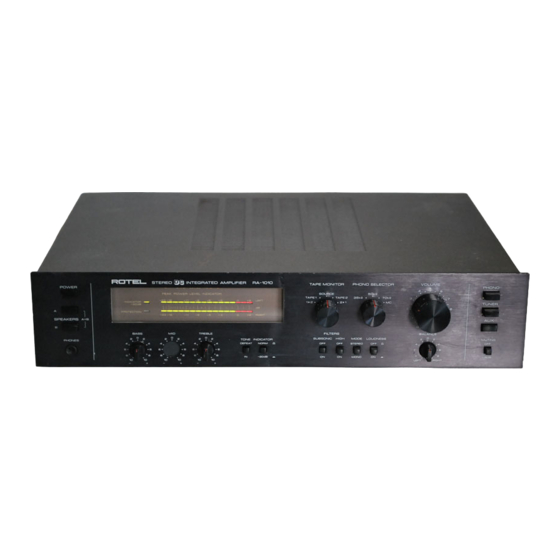

STEREO
DC INTEGRATED AMPLIFIER
RATOIO
TABLE DES MATIERES
Installation du chassis (vue de dessus) .........-+.-20-. 2
Fed! 00.5. 30 eh SG ah Se OA ese STS Be 3
Liste des pieces de rechange.......- 2.2 eee eee renee 4
Caracteréristiques. .......2.-0 02028 eee b e i ah ect 5
Diagramme schematique:<% .44 64 4% eRe ee eS 6
Diagrammes des plaquettes des circuits imprimés......... 6
Serial Nos. Beginning
NC59118
ADDENDA (Novembre, 1981)
1. Les FET 0401 et Q402 du circuit d'ampli frontal MC
peuvent accepter les niveaux Ipss (S) et (R).
a. En conséquence il est nécessaire d'utiliser des ré-
sistances de drainage R403 et R404 adéquates en
fonction du niveau loss des FET.
2SK155: Pour niveau (S) lpss; R403, R404 —
820 ohms (valeur conventionnelle)
Pour niveau (R) lpss; R403, R404 —
2,7 kilohms. | .
b. Une résistance additionnelle de 2,2 kilohms est
ajoutée entre la jonction de R438 et R439 sur le
circuit +B de l'ampli frontal MC lorsque le FET
utilisé est de niveau (R).
c. 2SK155 (R) et 2SK155 (S) sont remplacables re-
spectivement par 2SK130A (K) et 2SK130A (L).
No. de piéce 2SK130A (K) — 302001135
No. de piéce 2SK130A (L) — 302001136
2. Pour les unités alimentées sur 220V/240V, les sup-
presseurs de bruit COO2 et C003 insérés entre le cOté
primaire du circuit d'alimentation sont éliminés.
C001 passe de 0,047 40,022 (PME265MB522, No. de
piece 470101136).
3. Pour les unités alimentées sur 220V/240V, le fusible
secondaire F901 passe de F1A a T1A (No. de piéce
345952100).
1-36-83 CHOKAYAMA, MEGURO-KU, TOKYO 152, JAP &N
3,
ROTEL =LECTRONICS CO.,LTD. Mancince Road TAPE! TAIWAN, REPUBLIC OF CHINA
ROTEL OF AMERICA, INC.
ROTTEN HIF! LIMITED
1055 SAW MILL RIVER ROAD, ARDSLEY,N.Y. 10502, U.S.A.
2-4 ERICA ROAD, STACEY BUSHES, MILTON KEYNES.
BUCKINGHAMSHIRE, ENGLAND
