Rotel RA-1062 Owner's Manual

Rotel RA-1062 Owner's Manual

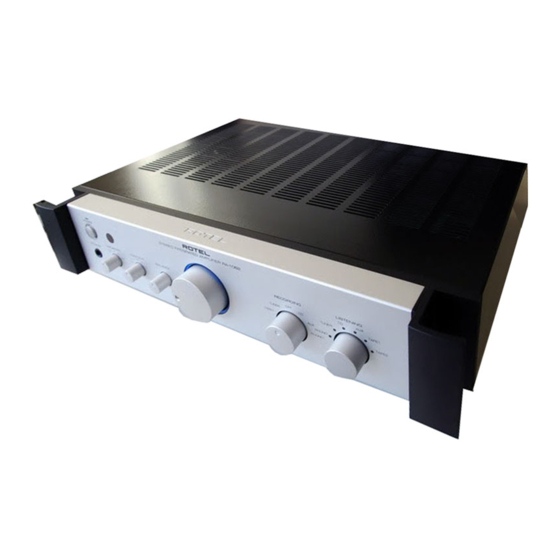

Rotel stereo integrated amplifier owner's manual
