Summary of Contents for Foamit SP-BP-30N

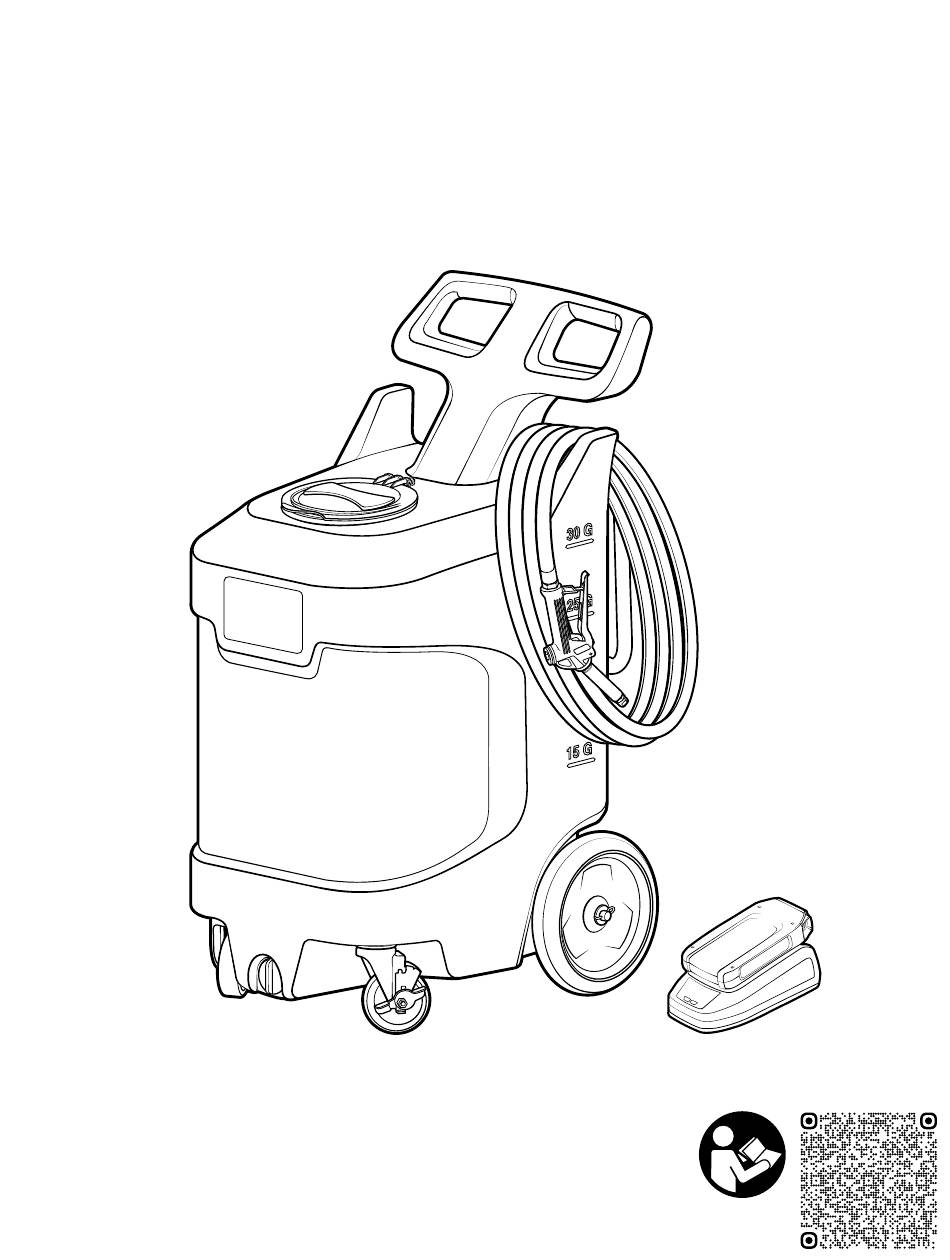

- Page 1 30 Gallon Battery Powered Spray Unit Service Manual SP-BP-30N READ ALL INSTRUCTIONS BEFORE USING OR SERVICING THIS UNIT. KEEP THIS MANUAL IN A LOCATION THAT IS READILY AVAILABLE TO USERS AND SERVICE TECHNICIANS. Scan this code for English (Original Instructions)
- Page 2 Do not store below 32°F (0°C) or above 113°F (45°C). To prevent premature battery failure, do not store battery in depleted state for long periods of time. Model: SP-BP-30N REV 1 • V20250428 • English • Page 2 of 24...
-
Page 3: State Of California Proposition 65 Warning
PROTECT THE ENVIRONMENT Please dispose of packaging materials, old machine components, and hazardous fluids in an environmentally safe way according to local waste disposal regulations Model No.: SP-BP-30N Manufactured by: FOAMit 3833 Soundtech Ct. SE Grand Rapids, MI 49512 US This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the FCC Rules. - Page 4 • #2 Phillips head screwdriver • 1/ 4 in. (7 mm) hex bit • #3 Phillips head screwdriver • Flat head screwdriver • Hose cutters • Thread seal tape • Knife Model: SP-BP-30N REV 1 • V20250428 • English • Page 4 of 24...
- Page 5 Power button LED double flashing • Pump is over temperature. Allow unit to cool before use. Battery/charger fault light is • Refer to the separate manuals supplied with the battery and charger for more flashing information regarding indicator and fault lights. Model: SP-BP-30N REV 1 • V20250428 • English • Page 5 of 24...
-
Page 6: Tank Assembly
Drain plug assembly for portable 7 DPA units - includes gasket Swivel caster - stainless - 5 in. 8 CST5SS-L clearance - 4 in. wheel - with lock Model: SP-BP-30N REV 1 • V20250428 • English • Page 6 of 24... - Page 7 Flat washer for 5/8 in. od pipe or axle - 12 FW58 stainless steel - 0.64 in. id x 1.2 in. od WHLA-AXL1812 x 0.05 in. thk Model: SP-BP-30N REV 1 • V20250428 • English • Page 7 of 24...
-
Page 8: Back Plate Assembly
9 SEL14F SS Elbow 1/ 4 in. FPT x 1/ 4 in. FPT 3/8 in. black hose - high temp 10 H38BK-HT EPDM rubber - available per ft. Model: SP-BP-30N REV 1 • V20250428 • English • Page 8 of 24... -
Page 9: Back View
Battery - lithium ion - 24V - 8 BLI-24V-CHRGR charger - includes NA power cord and manual Note: Refer to battery and charger user manuals for more information. *not included with backplate assembly Model: SP-BP-30N REV 1 • V20250428 • English • Page 9 of 24... - Page 10 Hex head poly bushing - ¾ MPT 5 HHPB3414 x ¼ FPT Ball valve - PVC - 3/ 4 NPT to 3/ 4 FNPT 6 BVPVC34MF Buna seal SCTNA-PF-BP Model: SP-BP-30N REV 1 • V20250428 • English • Page 10 of 24...
-
Page 11: Hose Assembly
3/8 in. hose 3/8 in. id blue* hose - hybrid TPE - 3 H38BL-F available per ft. * Additional colors available, see datasheet for options. HA38BL-12 Model: SP-BP-30N REV 1 • V20250428 • English • Page 11 of 24... -
Page 12: Wand Assembly
Hose barb - stainless steel - 4 HBSS1238 1/2 in. MPT x 3/8 in. barb Screw band clamp - stainless steel - 5 SSC38 for ⅜ in. hose PSGA384-ST2510 Model: SP-BP-30N REV 1 • V20250428 • English • Page 12 of 24... -
Page 13: Manuel D'entretien
Appareil de pulvérisation de 113,56 litres (30 gallons) alimenté par batterie Manuel d’entretien SP-BP-30N LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER OU D’ENTRETENIR CET APPAREIL. CONSERVER CE MANUEL DANS UN ENDROIT FACILEMENT ACCESSIBLE AUX UTILISATEURS ET AUX TECHNICIENS DE MAINTENANCE. Scanner ce code pour le manuel d’entretien... - Page 14 à 0 °C (32 °F) ou supérieure à 45 °C (113 °F). Pour éviter une défaillance prématurée de la batterie, ne pas la conserver déchargée pendant de longues périodes. Modèle: SP-BP-30N REV 1 • V20250428 • Français • Page 14 sur 24...
-
Page 15: Protection De L'environnement
Veuillez vous débarrasser des matériaux d’emballage, des anciens composants de la machine et des fluides dangereux en respectant l’environnement et les réglementations locales en matière d’élimination des déchets. Numéro de modèle : SP-BP-30N Fabriqué par : FOAMit 3833 Soundtech Ct. SE Grand Rapids, MI 49512, États-Unis d’Amérique This ecet appareil a été... -
Page 16: Guide D'entretien
• 1/ 4 po. (7 mm) mèche hexagonale • Tournevis cruciforme No 3 • Tournevis à tête plate • Coupe-tuyaux • Ruban d’étanchéité pour filetage • Couteau Modèle: SP-BP-30N REV 1 • V20250428 • Français • Page 16 sur 24... -
Page 17: Dépannage De L'appareil
Le voyant de défaut de la • Consulter les manuels distincts fournis avec la batterie et le chargeur pour batterie/du chargeur clignote plus d’informations sur les indicateurs et les voyants d’erreur. Modèle: SP-BP-30N REV 1 • V20250428 • Français • Page 17 sur 24... - Page 18 - avec joint Roulette pivotante - inoxydable - dégagement de 12,7 cm (5 po.) - CST5SS-L roue de 10,16 cm (4 po.) avec verrouillage Modèle: SP-BP-30N REV 1 • V20250428 • Français • Page 18 sur 24...
- Page 19 Rondelle plate pour tuyau ou axe de 5/8 12 FW58 po. DE - acier inoxydable - 0,64 po. DI x WHLA-AXL1812 1,2 po. DE x 0,05 po. épaiss. Modèle: SP-BP-30N REV 1 • V20250428 • Français • Page 19 sur 24...
-
Page 20: Vue Intérieure
Coude SS 1/ 4 in. FPT x 1/ 4 in. FPT Tuyau noir 3/8 po. - caoutchouc 10 H38BK-HT EPDM haute température - disponible par pied de long. Modèle: SP-BP-30N REV 1 • V20250428 • Français • Page 20 sur 24... -
Page 21: Vue Arrière
- avec cordon d'alimentation NA et manuel Remarque : Se référer aux manuels d’utilisation de la batterie et du chargeur pour plus d’informations. *not included with backplate assembly Modèle: SP-BP-30N REV 1 • V20250428 • Français • Page 21 sur 24... - Page 22 3/ 4 MPT x 1/ 4 FPT Robinet à boisseau sphérique - 6 BVPVC34MF PVC - 3/ 4 NPT à 3/ 4 FNPT - Joint Buna SCTNA-PF-BP Modèle: SP-BP-30N REV 1 • V20250428 • Français • Page 22 sur 24...
- Page 23 Tuyau souple bleu* de 3/8 po. - TPE 3 H38BL-F hybride - disponible par pied de long * D’autres couleurs sont disponibles, voir la fichetechnique pour les options. HA38BL-12 Modèle: SP-BP-30N REV 1 • V20250428 • Français • Page 23 sur 24...
- Page 24 4 HBSS1238 inoxydable - 1/2 po. MPT x 3/8 po. cannelure Collier de serrage à vis - acier 5 SSC38 inoxydable - pour tuyau de 3/8 po. PSGA384-ST2510 Modèle: SP-BP-30N REV 1 • V20250428 • Français • Page 24 sur 24...
