FS S5500-24TF6S Quick Start Manual

Ethernet l3 switch
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

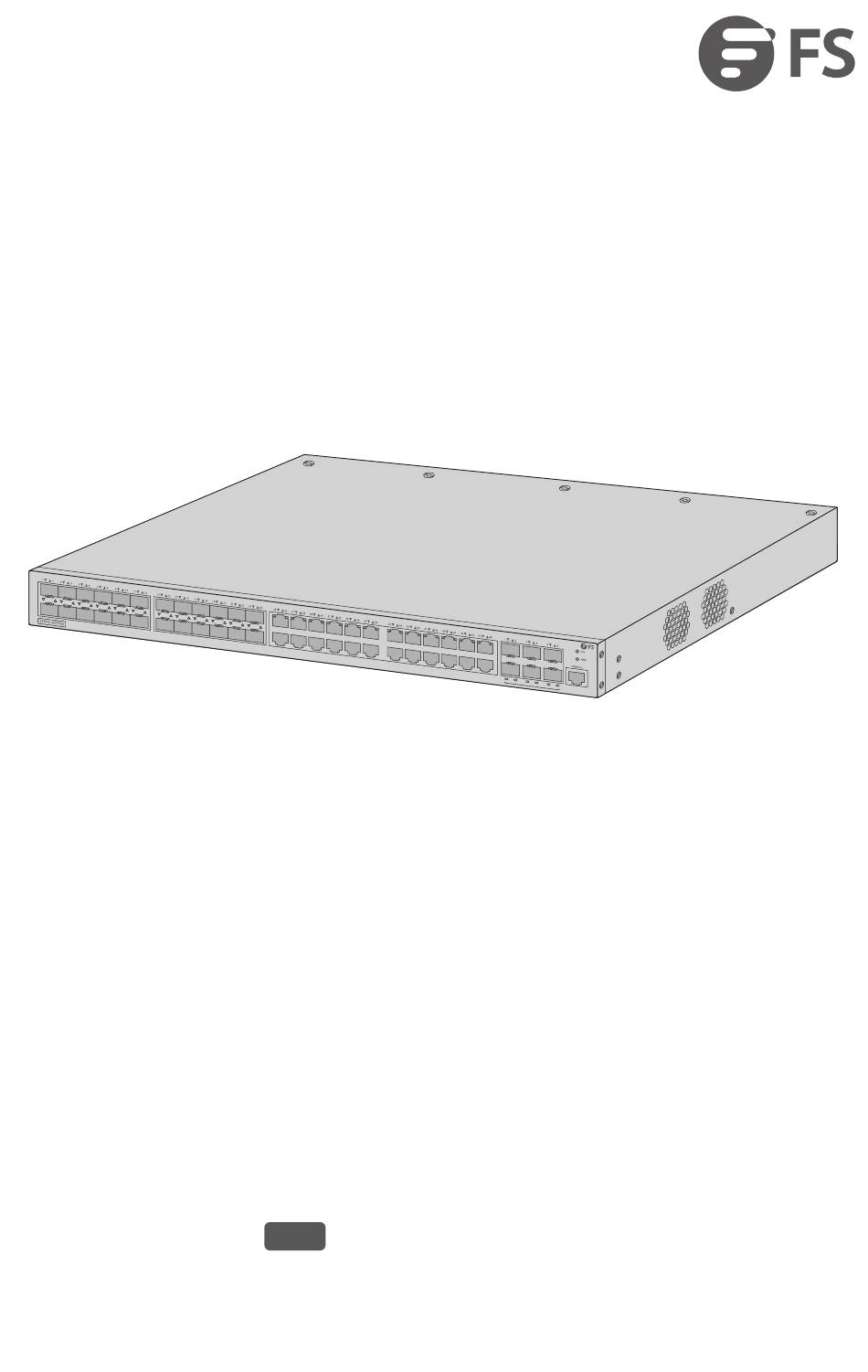

S5500-24TF6S
ETHERNET L3 SWITCH
ETHERNET-L3-SWITCH
SWITCH ETHERNET L3
イーサネッ トL�スイッチ
Quick Start Guide
V2.0
Quick Start Anleitung
Guide de Démarrage Rapide
クイックスタートガイド

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the S5500-24TF6S and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for FS S5500-24TF6S

Summary of Contents for FS S5500-24TF6S

  • Page 1 S5500-24TF6S ETHERNET L3 SWITCH ETHERNET-L3-SWITCH SWITCH ETHERNET L3 イーサネッ トL�スイッチ Quick Start Guide V2.0 Quick Start Anleitung Guide de Démarrage Rapide クイックスタートガイド...
  • Page 2 Introduction Thank you for choosing the Ethernet L3 Switch. This guide is designed to familiarize you with the layout of the switch and describe how to deploy it in your network. S5500-24TF6S Accessories Mounting Bracket x2 M3 Screw x6 Console Cable x1...

  • Page 3: Hardware Overview

    Hardware Overview Front Panel Ports S5500-24TF6S CONSOLE RJ45 SFP+ Ports Description SFP ports for 1G connection 10/100/1000BASE-T ports for Ethernet connection RJ45 SFP+ SFP+ ports for 10G connection An RJ45 console port for serial management CONSOLE Front Panel LEDs S5500-24TF6S...

  • Page 4: Installation Requirements

    LEDs State Description Blinking Green The system is started and works normally. The system is not working. Solid Green The switch is powered on. The switch is powered o . The port is linked. SFP/SFP+/RJ45 The port is not linked. Installation Requirements Before the installation, make sure that you have the following: Phillips screwdriver, related bolts, and ESD tools.

  • Page 5: Mounting The Switch

    Mounting the Switch Desk Mounting 1. Attach four rubber pads to the bottom. 2. Place the switch on the desk. NOTE: Do not place heavy objects on the switch. Rack Mounting 1. Attach the mounting brackets to the two sides of the switch with M3 screws.

  • Page 6: Grounding The Switch

    2. Secure the switch on the rack with M6 screws and cage nuts. Grounding the Switch 1. Connect one end of the grounding cable to a proper earth ground, such as the rack in which the switch is mounted. 2. Secure the grounding lug to the grounding point on the back panel with the screw and washers.
  • Page 7 Connecting the RJ45 Ports 1. Connect one end of an Ethernet cable to the RJ45 port of IP cameras, IP telephones, or other network devices. 2. Connect the other end of the Ethernet cable to the RJ45 port of the switch. Connecting the SFP+ Ports 1.

  • Page 8: Connecting The Power

    Connecting the Console Port 1. Insert the RJ45 connector into the RJ45 console port on the front of the switch. 2. Connect the DB9 female connector of the console cable to the serial port on the PC. Connecting the Power 1.
  • Page 9 Con guring the Switch Con guring the Switch Using the Web-Based Interface Step 1: Connect a computer to any Ethernet port of the switch using the network cable. Step 2: Set the IP address of the computer to 192.168.1.x ("x" is any number from 2 to 254).

  • Page 10: Troubleshooting

    Con guring the Switch Using the Console Port Step 1: Connect a computer to the console port of the switch with the console cable. Step 2: Start the terminal simulation software, such as HyperTerminal on the computer. Step 3: Set the parameters of the HyperTerminal: Baud rate to 115200, Data bits to 8, Parity to None, Stop bits to 1, no Flow control, and no Sum check bit.

  • Page 11: Online Resources

    Contact Us Product Warranty FS ensures our customers that for any damage or faulty items due to our workmanship, we will o er a free return within 30 days from the day you receive your goods. This excludes any custom-made items or tailored solutions.
  • Page 12 Einführung Vielen Dank, dass Sie sich für den Ethernet-L3-Switch entschieden haben. Diese Anleitung soll Sie mit dem Aufbau der Switches vertraut machen und beschreibt, wie sie zu montieren sind. S5500-24TF6S Zubehör Konsolenkabel x1 Montagehalterung x2 M3-Schraube x6 Netzkabel x2 Gummiunterlage x4...
  • Page 13 Hardware-Übersicht Ports an der Vorderseite S5500-24TF6S CONSOLE RJ45 SFP+ Ports Beschreibung SFP-Ports für 1G-Verbindung RJ45 10/100/1000BASE-T-Ports für Ethernet-Verbindungen SFP+ SFP+-Anschlüsse für 10G-Verbindungen CONSOLE Ein RJ45-Konsolenport für die serielle Verwaltung LEDs an der Voderseite S5500-24TF6S RJ45 SFP+ PWR...
  • Page 14 LEDs Zustand Beschreibung Das System ist gestartet und funktioniert Blinkt Grün normal. Das System ist nicht in Betrieb. Durchgehend Grün Der Schalter ist eingeschaltet. Der Switch ist ausgeschaltet. Der Port ist verbunden. SFP/SFP+/RJ45 Der Port ist nicht verbunden. Installationsanforderungen Vergewissern Sie sich vor der Installation, dass Sie Folgendes haben Kreuzschlitzschraubendreher, entsprechende Schrauben und ESD-Werkzeuge.
  • Page 15 Montage des Schalters Montage auf dem Schreibtisch 1. Befestigen Sie vier Gummipu er an der Unterseite. 2. Stellen Sie den Switch auf einen Schreibtisch. HINWEIS: Stellen Sie keine schweren Gegenstände auf den Switch. Rack-Montage 1. Befestigen Sie die Montagehalterungen mit den mitgelieferten M3-Schrauben an den beiden Seiten des Switches.
  • Page 16 2. Befestigen Sie den Switch mit vier M6-Schrauben und Kä gmuttern am Rack. Erdung des Switches 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an das Rack, in dem der Switch montiert ist. 2. Befestigen Sie die Erdungslasche mit der Schraube und den Unterlegscheiben am Erdungspunkt auf der Rückseite des Switches.
  • Page 17 Anschließen der RJ45 Ports 1. Schließen Sie ein Ethernet-Kabel an den RJ45 Port eines Computers, Druckers, Netzwerkspeichers oder anderer Netzwerkgeräte an. 2. Schließen Sie das andere Ende des Ethernet-Kabels an den RJ45 Port des Switches an. Anschließen der SFP+-Ports 1. Stecken Sie den kompatiblen SFP+-Transceiver in den SFP/SFP+-Port. 2.

  • Page 18: Anschließen Der Stromversorgung

    Anschließen des Konsolenports 1. Stecken Sie den RJ45-Stecker in den RJ45-Konsolenport an der Vorderseite des Switches. 2. Verbinden Sie die DB9-Buchse des Konsolenkabels mit dem seriellen Port des PCs. Anschließen der Stromversorgung 1. Stecken Sie das Netzkabel in den Netzanschluss auf der Rückseite des Switches. 2.
  • Page 19 Kon gurieren des Switches Kon gurieren des Switches über die webbasierte Schnittstelle Schritt 1: Schließen Sie einen Computer über das Netzwerkkabel an einen beliebigen Ethernet-Port des Switches an. Schritt 2: Stellen Sie die IP-Adresse des Computers auf „192.168.1.x“ ein („x“ ist eine beliebige Zahl von 2 bis 254).Setzen Sie die Subnetzmaske des Computers auf 255.255.255.0.

  • Page 20: Fehlerbehebung

    Kon gurieren des Switches über den Konsolenport Schritt 1: Schließen Sie einen Computer über das Konsolenkabel an den Konsolenport des Switches an. Schritt 2: Starten Sie die Terminalsimulationssoftware, z. B. HyperTerminal, auf dem Computer. Schritt 3: Stellen Sie die Parameter von HyperTerminal ein: Baudrate auf 115200, Datenbits auf 8, Parität auf Keine, Stoppbits auf 1，...
  • Page 21 Kontakt Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen.
  • Page 22 Nous vous remercions d'avoir choisi le switch Ethernet L3. Ce guide a pour but de vous familiariser avec la con guration du switch et indique comment procéder à son déploiement. S5500-24TF6S Accessoires Câble de Console x1 Support de Montage x2 Vis M3 x6 Câble d'Alimentation x2...

  • Page 23: Présentation Du Matériel

    Présentation du Matériel Ports du Panneau Frontal S5500-24TF6S CONSOLE RJ45 SFP+ Ports Description Ports SFP pour la connexion 1G RJ45 Ports 10/100/1000BASE-T pour la connexion Ethernet SFP+ Ports SFP+ pour une connexion 10G CONSOLE Un port de console RJ45 pour la gestion série...
  • Page 24 État Beschreibung Le système est démarré et fonctionne Vert Clignotant normalement. Éteint Le système ne fonctionne pas. Vert L’interrupteur est sous tension. Éteint L’interrupteur est hors tension. Activé Le port est lié. SFP/SFP+/RJ45 Éteint Le port n’est pas lié. Installation Requirements Avant de commencer l'installation, assurez-vous que vous disposez des éléments suivants : Tournevis cruciforme, boulons associés et outils ESD.

  • Page 25: Installation Sur Bureau

    Installation du Switch Installation sur Bureau 1. Fixez quatre pads en caoutchouc à la base de l'appareil. 2. Placer le switch sur un bureau ou surface plane. NOTE : Ne placez pas d’objets lourds sur e switch. Installation en Rack 1.
  • Page 26 2. Fixez le switch au rack à l'aide des vis M6 et des écrous à cage. Mise à la Terre du Switch 1. Connectez une extrémité du câble de mise à la terre à une terre appropriée, telle que le rack dans lequel le switch est installé. 2.
  • Page 27 Connexion des Ports RJ45 1. Connectez une extrémité d’un câble Ethernet au port RJ45 des caméras IP, des téléphones IP ou d’autres périphériques réseau. 2. Connectez l’autre extrémité du câble Ethernet au port RJ45 du switch. Connexion des Ports SFP+ 1.

  • Page 28: Branchement De L'alimentation

    Connexion du Port Console 1. Insérez le connecteur RJ45 dans le port de console RJ45 situé à l’avant du commuta- teur. 2. Connectez le connecteur femelle DB9 du câble de console au port série du PC. Branchement de l'Alimentation 1. Branchez le câble d'alimentation AC dans le port d'alimentation situé sur le panneau arrière du switch.
  • Page 29 Con guration du Switch Con guration du Switch à l'Aide de l'Interface Web Étape 1 : Connectez l'ordinateur au port de gestion du switch à l'aide du câble réseau. Étape 2 : Dé nissez l'adresse IP de l'ordinateur sur 192.168.1.x. (""x"" est un nombre quelconque compris entre 2 et 254.).

  • Page 30: Dépannage

    Con guration du Switch à l'Aide du Port de Console Étape 1 : Connectez un ordinateur au port de console du switch à l'aide du câble de console fourni. Étape 2 : Lancez le logiciel HyperTerminal sur l'ordinateur. Étape 3 : Réglez les paramètres de l'HyperTerminal : 115200 pour le Baud rate, 8 pour les Data bits, None pour Parity, 1 pour Stop bits, non Flow control, et non Sum check bit.

  • Page 31: Garantie Du Produit

    Contactez-nous Garantie du Produit FS garantit à ses clients que tout article endommagé ou défectueux en raison de sa fabrication pourra être retourné gratuitement dans un délai de 30 jours à compter de la date de réception de la marchandise. Cette garantie ne s'applique pas aux articles fabriqués sur mesure ou aux solutions personnalisées.
  • Page 32 イントロダクション このたびは、イーサネットL�スイッチをお買いあげいただき、誠にありがとうございま す。本ガイドは、イーサネットL�スイッチの概要とネットワークへの導入方法について 説明します。 S5500-24TF6S アクセサリー コンソールケーブル x� マウントブラケット x� M�ネジ x� 電源コード x� ゴムパッド x� アースケーブル x� 注: アクセサリーのイラストは参考用です。 注: この電源コードは他の機器には使用できません。また、他の電源コードはこ の機器に使用しないでください。...
  • Page 33 ハードウェアの概要 フロントパネルのポート S����-��TF�S CONSOLE RJ�� SFP+ ポート 説明 �G接続用SFPポート RJ�� イーサネット接続用��/���/����BASE-Tポート ��G接続用SFP+ポート SFP+ CONSOLE シリアル管理用RJ��コンソールポート フロントパネルのLED S����-��TF�S RJ�� SFP+ PWR...
  • Page 34 状態 説明 システムが起動し、正常に動作していま 点滅(緑) す。 消灯 システムは動作していません。 点灯(緑) スイッチに電源が入っています。 消灯 スイッチの電源が切れています。 点灯 ポートがリンクされています。 SFP/SFP+/RJ�� 消灯 ポートがリンクされていません。 設置要件 設置前に、以下の条件が整っていることを確認してください。 プラスドライバー、対応するボルト、ESD対策品。 高さ�U以上で標準サイズの��インチ幅ラック。 ネットワーク機器接続用でカテゴリー�e以上のRJ��イーサネットケーブル。 設置環境 設置場所の温度が�℃~��℃に保たれていることを確認してください。 設置場所の相対湿度が��%~��%に保たれていることを確認してください。 設置場所には、水漏れ、水滴、大量の露、湿気がないようにしてください。 設置場所に埃がないようにしてください。 設置場所の換気をよくして、スイッチの周囲に十分な空気の流れがあることを確認し てください。 危険な状態を避けるために、スイッチが水平で安定していることを確認してください。 ラックおよび作業台が十分に接地されていることを確認してください。...
  • Page 35 スイッチの取り付け デスクマウント �. 底面に�つのゴムパッドを取り付けます。 �. スイッチを机の上に置きます。 注: スイッチの上に重いものを置かないでください。 ラックマウント �. マウントブラケットをスイッチの両側面にM�ネジで取り付けます。...
  • Page 36 �. スイッチをM�ネジとケージナットでラックに固定します。 スイッチの接地 �. アースケーブルの一端を、スイッチが取付けられているラックなどの適切な接地点に 接続します。 �. アースラグを、ネジとワッシャーを使用してバックパネルの接地点に固定し ます。 警告: すべての電源接続が切断されていない限り 、 アース接続を取り外しては いけません。 ��...
  • Page 37 RJ��ポートの接続 �. イーサネットケーブルの一端をIPカメラやIP電話などのネットワーク機器のRJ��ポー トに接続します。 �. ケーブルのもう一方の端をスイッチのRJ��ポートに接続します。 SFP+ポートの接続 �. 互換性のある SFP+モジュールをSFP+ポートに差し込みます。 �. 光ファイバーケーブルをモジュールに接続します。次に、ケーブルのもう一方の端を もう一方の光ファイバー機器に接続します。 ��...
  • Page 38 コンソールポートの接続 �. RJ��コネクタをスイッチ前面のRJ��コンソールポートに差し込みます。 �. コンソールケーブルのDB�メスコネクタをPCのシリアルポートに接続します。 電源の接続 �. AC電源コードをスイッチのバックパネルにある電源ポートに差し込みます。 �. 電源コードのもう一端をAC電源に接続 し ます。 警告: 電源がオンの状態で電源コード を取付けないでください。...
  • Page 39 スイッチの設定 ウェブベースインターフェースからの設定 Step �: ネットワークケーブルを使用してコンピュータをスイッチのイーサネットポートに 接続します。 Step �: コンピュータのIPアドレスを���.���.�.x（「x」は�～���の任意の数字）に、サ ブネットマスクを「���.���.���.�」に設定します Intern et Proto c o l Ve rsi on 4 ( TCP/ I P v4 ) P ro p e r t i e s General Yo u c a n g e t I P s e t t i n g s a s s i g n e d a u t o m a t i c a l l y i f y o u r n e t w o r k s u p p o r t s t h i s c a p a b i l i t y .
  • Page 40 コンソールポートからの設定 Step �: コンソールケーブルを使用して、コンピュータとスイッチのコンソールポートを接 続します。 Step �: コンピュータ上でHyperTerminalなどのターミナルソフトを起動します。 Step �: HyperTerminalのパラメータでボーレート(Baud rate)を������、データビット (Data bits)を�、パリティ(Parity)をなし(None)、ストップビット(Stop bits)を�、 フロー制御(Flow Control)をなし、サムチェックビット(Sum check bit)をなしに設 定します。 Quick Connect Protocol: Serial The port may be manually entered or selected from the list. Port: COM3 Flow Control 115200 Baud rate: DTR/DSR Data bits:...
  • Page 41 ポートがリンクされていない �. ケーブルが正しく接続されているか確認してください。 �. ピア接続が正常か確認してください。 �. スイッチの電源ケーブルが正しく接続されているか確認してください。 �. スイッチの電源が対応する電源と一致しているか確認してください。 コンソールポートが動作しない コンソールポートのボーレート(baud rate)が������bps、データビット(data bits)が�、 サムチェックビット(sum check bit)がなし、ストップビット(stop bit)が�、トラフィッ クコントロール(traffic contro)がなしに設定されているか確認してください。 オンラインリソース ダウンロード https://www.fs.com/jp/products_support.html https://www.fs.com/jp/service/fs_support.html ヘルプセンター　 https://www.fs.com/jp/contact_us.html お問い合わせ 製品保証 FSは、カスタム製品又はカスタムソリューションを除き、当社の過失による製品の破損 や不良品があった場合、お客様が製品を受け取った日から��日以内に無料で返品、交換 をすることを保証します。 製品保証: 本製品は、材料または製造上の欠陥に対して�年間の限定保証を提供 します。保証の詳細については, 下記のURLをご参照ください。 https://www.fs.com/jp/policies/warranty.html 返品/交換: 返品、交換を希望される場合、下記のURLをご参照ください。 https://www.fs.com/jp/policies/day_return_policy.html...

  • Page 42: Compliance Information

    2014/35/EU, 2011/65/EU und (EU)2015/863 konform ist.Eine Kopie der EU-Konformität- serklärung nden Sie unter www.fs.com/de/company/quality_control.html. FS.COM GmbH déclare par la présente que ce dispositif est conforme à la Directive 2014/30/EU, 2014/35/EU, 2011/65/EU et (EU)2015/863 . Une copie de la Déclaration de Conformité de l'UE est disponible à l'adresse suivante...
  • Page 43 Caution shock hazard, disconnect all power sources. Attention risque d'électrocution, déconnectez toutes les sources d'alimentation. UKCA Hereby, FS.COM Innovation Ltd declares that this device is in compliance with the Directive SI 2016 No. 1091, SI 2016 No. 1101,SI 2012 NO. 3032. FS.COM INNOVATION LTD...

  • Page 44: Waste Electrical And Electronic Equipment (Weee)

    Contact the appropriate electrical inspection authority or an electrician if you are uncertain that suitable grounding is available. Q.C. PASSED Copyright © 2024 FS.COM All Rights Reserved.
