- Page 1 8 F 6 TE 1 TE 2 TE 3 TE 4 TE 5 TE 6 SY S S5500-48F6S ETHERNET L3 SWITCH ETHERNET L3 SWITCH SWITCH ETHERNET L3 イーサネッ トL3スイッチ Quick Start Guide V1.0 Quick Start Anleitung Guide de Démarrage Rapide...

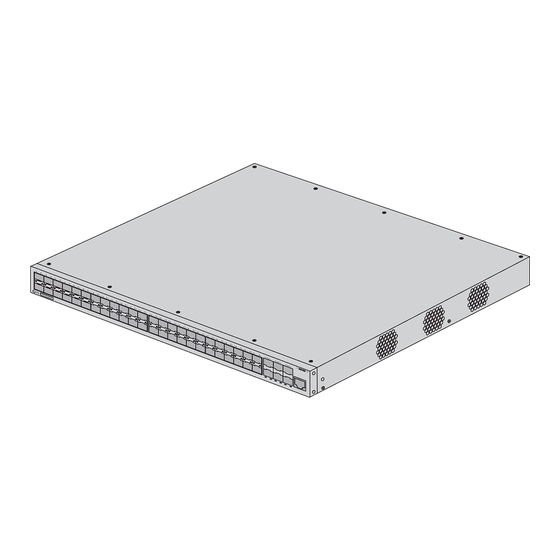

- Page 2 Introduction Thank you for choosing the S5500-48F6S Ethernet L3 Switch. This guide is designed to familiarize you with the layout of the switch and describes how to deploy it in your network. S5500-48F6S S5500-48F6S Accessories Power Cord x2 Ethernet Cable x1...
-
Page 3: Hardware Overview
Hardware Overview Front Panel LEDs S5500-48F6S Link/ACT LEDs State Description Blinking Green The system is being initialized. Solid Green The device is powered on. Link/ACT Blinking The port is sending and receiving tra c. Front Panel Ports CONSOLE S5500-48F6S SFP+... -
Page 4: Installation Requirements
Installation Requirements Before the installation, make sure that you have the following conditions ready: Phillips screwdriver, related bolts and ESD tools. Standard-sized, 19" wide rack with a minimum of 1U height available. Fiber optic cables and ber transceivers. Site Environment Ensure that the operating temperature is maintained at 0℃~45℃. -
Page 5: Mounting The Switch
Mounting the Switch Desk Mounting S55 00- 48F 1. Attach four rubber pads to the bottom of the switch. 2. Place the switch on a stable desk. NOTE: Do not place heavy objects on the switch. Rack Mounting T E 1 T E 2 T E 3 T E 4... - Page 6 S 5 5 0 0 - 4 8 F S 5 5 0 0 -4 8 F 6 S TE 1 TE 2 TE 3 TE 4 TE 5 TE 6 SY S PW R 2. Install the switch on the rack with screws and cage nuts. Grounding the Switch S 5 5 0 0 -4...
- Page 7 Connecting the SFP/SFP+ Ports T E 1 T E 2 T E 3 T E 4 T E 5 T E 6 S Y S 1. Plug the compatible SFP/SFP+ transceiver into the SFP/SFP+ port. 2. Connect a ber optic cable to the ber transceiver. Then connect the other end of the cable to another ber device.
- Page 8 Connecting the Power S5500-48F6S with AC Power Supplies PW R2 PW R1 ~1 00 -24 0V ac ; 50 /60 Hz ; 2A ~1 00 -24 0V ac ; 50 /60 Hz ; 2A 1. Plug the AC power cord into the power port on the back panel of the switch.
-
Page 9: Configuring The Switch
Name Description Positive Negative NULL Null Configuring the Switch Con guring the Switch Using the Web-Based Interface Step 1: Connect a computer to an Ethernet port of the switch using the network cable. Step 2: Set the IP address of the computer to 192.168.1.x ("x" is any number from 2 to 254). Set the subnet mask of the computer to 255.255.255.0. -
Page 10: Troubleshooting
Step 4: Click Login to display the web-based con guration page. Con guring the Switch Using the Console Port Step 1: Connect a computer to the console port of the switch with the console cable. Step 2: Start the terminal simulation software, such as HyperTerminal on the computer. Step 3: Set the parameters of the HyperTerminal: Baud rate to 115200, Data bits to 8, Parity to None, and Stop bits to 1. -
Page 11: Online Resources
Product Warranty FS ensures our customers that for any damage or faulty items due to our workmanship, we will o er a free return within 30 days from the day you receive your goods. This excludes any custom-made items or tailored solutions. - Page 12 Einführung Vielen Dank, dass Sie sich für den S5500-48F6S Ethernet L3 Switch entschieden haben. Diese Anleitung soll Sie mit dem Aufbau des Switches vertraut machen und beschreibt, wie Sie ihn in Ihrem Netzwerk einsetzen. S5500-48F6S S5500-48F6S Zubehör Netzkabel x2 Ethernet-Kabel x1...
- Page 13 CONSOLE S5500-48F6S SFP+ Ports Beschreibung SFP-Ports für 1G-Verbindung SFP+ SFP+-Ports für 10G-Verbindung CONSOLE Ein RJ45-Console-Port für serielle Verwaltung Rückseite S5500-48F6S mit AC-Netzteilen PWR2 PWR1 ~100-240Vac; 50/60Hz; 2A ~100-240Vac; 50/60Hz; 2A Erdungspunkt AC-Netzteile S5500-48F6S mit DC-Netzteilen PWR2 PWR1 - NULL - NULL 36-72Vdc;...
- Page 14 Installationsanforderungen Bevor SIe mit der Installation beginnen, vergewissern Sie sich, dass Sie Folgendes bereithalten: Kreuzschlitzschraubendreher, entsprechende Schrauben und ESD-Werkzeuge. 19"-Rack in Standardgröße mit einer Mindesthöhe von 1 HE. Glasfaserkabel und Glasfasertransceiver. Betriebsumgebung Stellen Sie sicher, dass die Betriebstemperatur bei 0 °C~45 °C gehalten wird. Stellen Sie sicher, dass die Luftfeuchtigkeit während des Betriebs zwischen 5 % und 95 % gehalten wird.
-
Page 15: Montage Des Switches
Montage des Switches Tisch-Montage S55 00- 48F 1. Bringen Sie vier Gummipads an der Unterseite des Switches an. 2. Platzieren Sie den Switch auf einem stabilen Tisch. HINWEIS: Stellen Sie keine schweren Gegenstände auf den Tisch. Rack-Montage T E 1 T E 2 T E 3 T E 4... - Page 16 S 5 5 0 0 - 4 8 F S 5 5 0 0 -4 8 F 6 S TE 1 TE 2 TE 3 TE 4 TE 5 TE 6 SY S PW R 2. Montieren Sie den Switch mit Schrauben und Kä gmuttern am Rack. Erdung des Switches S 5 5 0 0 -4...
- Page 17 Anschließen der SFP7SFP+-Ports T E 1 T E 2 T E 3 T E 4 T E 5 T E 6 S Y S 1. Stecken Sie den kompatiblen SFP/SFP+-Transceiver in den SFP/SFP+-Port. 2. Schließen Sie ein Glasfaserkabel an den Glasfaser-Transceiver an. Schließen Sie dann das andere Ende des Kabels an ein anderes Glasfasergerät an.
- Page 18 Anschließen der Stromversorgung S5500-48F6S mit AC-Netzteilen PW R2 PW R1 ~1 00 -24 0V ac ; 50 /60 Hz ; 2A ~1 00 -24 0V ac ; 50 /60 Hz ; 2A 1. Stecken Sie das Netzkabel in den Netzanschluss auf der Rückseite des Switches.
- Page 19 Name Beschreibung Positive Negative NULL Null Kon guration des Switches Kon gurieren des Switches über die web-basierte Schnittstelle Schritt 1: Schließen Sie einen Computer mit dem Netzwerkkabel an einen Ethernet-Port des Switches Schritt 2: Setzen Sie die IP-Adresse des Computers auf 192.168.1.x ("x" ist eine beliebige Zahl von 2 bis 254).
-
Page 20: Fehlerbehebung
Schritt 4: Klicken Sie auf Login, um die webbasierte Kon gurationsseite anzuzeigen. Kon gurieren des Switches über den Console-Port Schritt 1: Schließen Sie einen Computer über das Console-Kabel an den Console-Port des Switches an. Schritt 2: Starten Sie die Terminalsimulationssoftware, z. B. HyperTerminal, auf dem Computer. Schritt 3: Stellen Sie die Parameter von HyperTerminal ein: Baud rate auf 115200, Data bits auf 8, Parity auf None und Stop bits auf 1. - Page 21 Produktgarantie FS garantiert seinen Kunden, dass wir im Falle von Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen.
- Page 22 Introduction Nous vous remercions d'avoir choisi le switch Ethernet L3 S5500-48F6S. Ce guide est conçu pour vous familiariser avec la con guration du switch et décrit comment procéder à son déploiement. S5500-48F6S S5500-48F6S Accessories Câble de Console x1 Câble d'Alimentation x2 Câble Ethernet x1...
- Page 23 Ports SFP pour connexion 1G SFP+ Ports SFP+ pour connexion 10G CONSOLE Port Console RJ45 pour gestion en série Panneau Arrière S5500-48F6S mit AC-Netzteilen PWR2 PWR1 ~100-240Vac; 50/60Hz; 2A ~100-240Vac; 50/60Hz; 2A Point de Mise à la Terre Alimentations en Courant Alternatif...
-
Page 24: Conditions D'installation
Conditions d'Installation Avant l'installation, assurez-vous que vous disposez des éléments suivants : Tournevis Phillips, boulons et outils ESD. Un rack standard de 19 pouces de large avec une hauteur minimale de 1U disponible. Câbles à bres optiques et émetteur-récepteurs à bres optiques. Site de l'Installation Veillez à... - Page 25 Installation du Switch Installation sur Bureau ou Support S55 00- 48F 1. Fixez quatre pads en caoutchouc à la base du switch. 2. Placez le switch sur un bureau ou support. NOTE : Ne pas placer d'objets lourds sur le switch. Installation en Rack T E 1 T E 2...
- Page 26 S 5 5 0 0 - 4 8 F S 5 5 0 0 -4 8 F 6 S TE 1 TE 2 TE 3 TE 4 TE 5 TE 6 SY S PW R 2. Installez le switch dans le rack et xez-le à l'aide des vis et des écrous à cage. Mise à...
- Page 27 Connexion des Ports SFP/SFP+ T E 1 T E 2 T E 3 T E 4 T E 5 T E 6 S Y S 1. Branchez l'émetteur-récepteur SFP/SFP+ compatible dans le port SFP/SFP+. 2. Connectez un câble à bre optique à l'émetteur-récepteur à bre optique. Connectez ensuite l'autre extrémité...
- Page 28 Connexion de l'Alimentation S5500-48F6S avec Blocs d'Alimentation AC PW R2 PW R1 ~1 00 -24 0V ac ; 50 /60 Hz ; 2A ~1 00 -24 0V ac ; 50 /60 Hz ; 2A 1. Branchez le câble d'alimentation AC dans le port d'alimentation situé sur le panneau arrière du switch.
- Page 29 N° Dénomination Description Positif Négatif Con guration du Switch Con guration du Switch à l'Aide de l'Interface Web Étape 1 : Connectez un ordinateur à un port Ethernet du commutateur à l'aide du câble réseau. Étape 2 : Dé nissez l'adresse IP de l'ordinateur sur 192.168.1.x (""x"" est un nombre compris entre 2 et 254).
-
Page 30: Dépannage
Étape 4 : Cliquez sur Login pour a cher la page de con guration basée sur le web. Con guration du Switch à l'Aide du Port de Console Étape 1 : Connectez un ordinateur au port Console du switch à l'aide du câble Console. Étape 2 : Lancez le logiciel de simulation HyperTerminal sur l'ordinateur. -
Page 31: Garantie Du Produit
Garantie du Produit FS garantit à ses clients que tout article endommagé ou défectueux en raison de sa fabrication pourra être retourné gratuitement dans un délai de 30 jours à compter de la date de réception de la marchandise. Cette garantie ne s'applique pas aux articles fabriqués sur mesure ou aux solutions personnalisées. - Page 32 イン トロダクション S����-��F�SイーサネットL�スイッチをお選びいただきありがとうございます。このガイド は、スイッチのレイアウトを理解し、ネットワークに導入する方法について説明するもので す。 S5500-48F6S S5500-48F6S アクセサリー コンソールケーブルx� 電源コード x� イーサネットケーブル x� アース線 x� ラバーパッド x� 取付けブラケット x� M�ネジ x� M�ネジ x� M�ケージナット x� 注:�. S����-��F�Sには、ACまたはDCの�つの電源オプションがあります。DC電源 を備えたS����-��F�Sの場合、� 本の電源コードは付属しません。 �. アクセサリーはイラストと異なる場合がありますので、現物をご了承ください。...
- Page 33 ハードウェア概要 フロントパネルLED S5500-48F6S Link/ACT 状態 説明 緑色点滅 システムは初期化中です。 緑色点灯 デバイスの電源がオンになっている。 Link/ACT 点滅 ポートはトラフィックを送受信しています。 フロントパネルポート CONSOLE S5500-48F6S SFP+ ポート 説明 �G接続用SFPポート SFP＋ ��G接続用SFP+ポート CONSOLE シリアル管理用RJ��コンソールポート バックパネル AC電源付きS5500-48F6S PWR2 PWR1 ~100-240Vac; 50/60Hz; 2A ~100-240Vac; 50/60Hz; 2A AC電源 接地点 DC電源付きS5500-48F6S PWR2 PWR1 - NULL - NULL 36-72Vdc;...
- Page 34 設置要件 設置する前に、次の条件が整っていることを確認してください: プラスドライバー、関連ボルト、ESD ツール。 標準サイズの��インチ幅ラックで、最低�Uの高さが利用可能。 光ファイバケーブルとファイバトランシーバー。 サイト環境 動作温度は�℃～��℃に保ってください。 動作湿度が�% ～ ��%に維持されていることを確認してください。 設置場所は、水漏れ、水滴、多露、湿気のない場所にしてください。 設置場所は埃のない状態に保ってください。 設置場所は換気が十分である必要があります。スイッチの周囲に適切な空気の流れがある ことを確認してください。 危険な状態を避けるために、スイッチが水平で安定していることを確認してください。 ラックと作業台が、スイッチとその付属品の設置重量を支えるのに十分な固さであること を確認してください。 ラックと作業台が適切に接地されていることを確認してください。 デバイスのエンクロージャーを分解しないでください。 デバイスを清掃する前に電源を切ってください。デバイスを拭くために液体を使用しない でください。 デバイスを電気力線、ランプ、送電網から遠ざけてください。 S 5 5 0 0 - 4 8 F 6...
- Page 35 スイッチの取り付け 机の取り付け S55 00- 48F �. スイッチの底面に�つのゴムパッドを取り付けます。 �. スイッチを安定した机の上に置きます。 注: スイッチの上に重いものを置かないでください。 ラック取り付け T E 1 T E 2 T E 3 T E 4 T E 5 T E 6 S Y S P W R �. 取り付けブラケットをスイッチの両側にネジで固定します。...
- Page 36 S 5 5 0 0 - 4 8 F S 5 5 0 0 -4 8 F 6 S TE 1 TE 2 TE 3 TE 4 TE 5 TE 6 SY S PW R �. ネジとケージナットを使用してスイッチをラックに取り付けます。 スイッチの接地 S 5 5 0 0 -4 8 F 6 PW R2...
- Page 37 SFP/SFP+ポートの接続 T E 1 T E 2 T E 3 T E 4 T E 5 T E 6 S Y S �. 互換性のあるSFP/SFP+トランシーバーをSFP/SFP+ポートに差し込みます。 �. 光ファイバケーブルをファイバトランシーバーに接続します。次に、ケーブルのもう一方の 端を別のファイバデバイスに接続します。 コンソールポートの接続 TE 1 TE 2 TE 3 TE 4 TE 5 TE 6 SY S �.
- Page 38 電源の接続 AC電源付きS5500-48F6S PW R2 PW R1 ~1 00 -24 0V ac ; 50 /60 Hz ; 2A ~1 00 -24 0V ac ; 50 /60 Hz ; 2A �. AC電源コードをスイッチのバックパネルの電源ポートに差し込みます。 �. 電源コードのもう一方をAC電源に接続します。 DC電源付きS5500-48F6S PW R2 NULL NU LL PW R1 NU LL 36 -72 Vd c;...
- Page 39 番号 名称 説明 � 正極 負極 � NULL NULL � スイッチの設定 ウェブベースのインターフェイスを使用してスイッチを設定する ステップ�: ネットワークケーブルを使用して、コンピュータをスイッチのイーサネットポート に接続します。 ステップ�: コンピュータのIPアドレスを���.���.�.x（「x」は�から���までの任意の数字）に 設定します。コンピュータのサブネットマスクを���.���.���.�に設定します。 I nter net Protocol Ver s ion 4 ( TCP/ IP v4) Prop er t ie s General Yo u c a n g e t I P s e t t i n g s a s s i g n e d a u t o m a t i c a l l y i f y o u r n e t w o r k s u p p o r t s t h i s c a p a b i l i t y.
- Page 40 ステップ�: 「Login」をクリックして、ウェブベースの設定ページを表示します。 コンソールポートを使用してスイッチを設定する ステップ�: コンソールケーブルを使用して、コンピュータをスイッチのコンソールポートに接 続します。 ステップ�:コンピュータ上でハイパーターミナルなどの端末シミュレーションソフトを起動し ます。 ステップ�: ハイパーターミナルのパラメーターを設定する：ボーレートを������、データビ ットを�、パリティをなし、ストップビットを�に設定します。 Quick Connect Protocol: Serial The port may be manually entered or selected from the list. Flow Control Port: COM3 DTR/DSR 115200 Baud rate: RTS/CTS Data bits: XON/XOFF Parity: None Stop bits: Name of pipe: Show quick connect on startup...
- Page 41 オンラインリソース ダウンロード https://www.fs.com/jp/products̲support.html ヘルプセンター https://www.fs.com/jp/service/fs̲support.html お問い合わせ https://www.fs.com/jp/contact̲us.html 製品保証 FSは、 お客様が弊社の仕上がりに起因する損傷または不良品について、 製品を受け取った日か ら30日以内に無料で返品できることを保証します。 これには、 カスタムメイドのアイテムやカスタマ イズされたソリューションは含まれません。 保証: この製品には、 材料または製造上の欠陥に対する5年間の限定保証が付いてい ます。 保証の詳細については、 以下のサイトをご参照ください: https://www.fs.com/jp/policies/warranty.html 返品: 返品を希望される場合は、 以下のサイトで返品方法に関する情報をご確認くだ さい: https://www.fs.com/jp/policies/day_return_policy.html...
-
Page 42: Compliance Information
2011/65/EU und (EU)2015/863 konform ist. Eine Kopie der EU-Konformitätserklärung nden Sie unter www.fs.com/de/company/quality_control.html. FS.COM GmbH déclare par la présente que cet appareil est conforme à la Directive 2014/30/EU, 2014/35/EU, 2011/65/EU et (EU)2015/863. Une copie de la Déclaration de Conformité de l'UE est disponible à... - Page 43 UKCA Hereby, FS.COM Innovation Ltd declares that this device is in compliance with the Directive SI 2016 No. 1091, SI 2016 No. 1101and SI 2012 NO. 3032. FS.COM Innovation Ltd 4th Floor Imperial House, 8 Kean Street, London, England, WC 2B 4AS...
