Megasat DVB-T 40 User Manual

Einleitung:
Dies ist eine speziell entwickelte Antenne für analogen/digitalen terrestrischen Fernsehempfang. Es ist die beste Lösung für Home- und digital/
portablem TV-Empfang. Die Antenne kann am DVB-T/T2 Receiver oder TV mit aktiver Stromversorgung (5VDC) über das Koaxialkabel mit Strom ver-
sorgt werden. Alternativ kann die Stromversorgung mit dem beiliegenden Netzeil und Splitter erfolgen. Komplettes Zubehör für Wand/Tisch oder
Mastmontage sind inklusive. Mit dem Anti-UV und wasserdichten Gehäuse kann sie sowohl im Innen- als auch Außenbereich verwendet werden.
Technische Daten:
• Frequenzbereich: VHF 87.5 - 230 MHz
UHF 470 - 790 MHz
• Empfangsbereich: UHF / VHF / FM / DVB-T/T2 / DAB / DAB+
• Max. Verstärkung: 28 dB
• Ausgangssignal: max. 100 dBµV
• Widerstand: 75 Ohm
• Rauschmaß: < 3 dB
• Stromversorgung: AC 100~240 Volt / DC 12 Volt, 200 mA
oder über DVB-T Receiver (DC 5 V / 40 mA)
• Anschluss: F-Stecker
• LTE Filter: integriert
Im Lieferumfang enthalten:
Vor der Installation, überprüfen Sie bitte den Inhalt.
1. Antenne
2. Wandbefestigung
3. Mastbefestigung
4. Standfuß für den Innenbereich
5. Saugfuß
6. AC/DC Netzteil 12VDC/200mA
7. DC Stromverteiler
8. Koaxialkabel 3m
9. Wetterschutz
Produktmerkmale:
• SMD-Schaltungstechnik Design
• Stylisches und kompaktes Design
• Abschirmung für minimale Interferenzen
• Integrierter High-Gain- und rauscharmer Verstärker
• Mobile Einsatzmöglichkeiten (Camping, Boot, usw.)
Installation:
Hinweis: Für den besten Empfang überprüfen Sie bitte die folgenden
Schritte.
1. Halten Sie die Antenne entfernt von Störquellen, Geräten
mit großem Stromverbrauch, wie z.B. Klimaanlage, Aufzug, Fön,
Mikrowelle, usw.
2. Positionieren Sie die Antenne in der Nähe von einem Fenster, wenn
die Antenne in Innenräumen verwendet wird.
3. Installieren Sie die Antenne so hoch wie möglich, um Störungen und
Unterbrechungen zwischen Sendemast und Empfangsantenne zu
vermeiden.
Befestigung der Antenne:
Hinweis: Die Antenne kann im Außenbereich installiert werden.
Bitte verwenden Sie dazu die Mast- oder Wandhalterung.

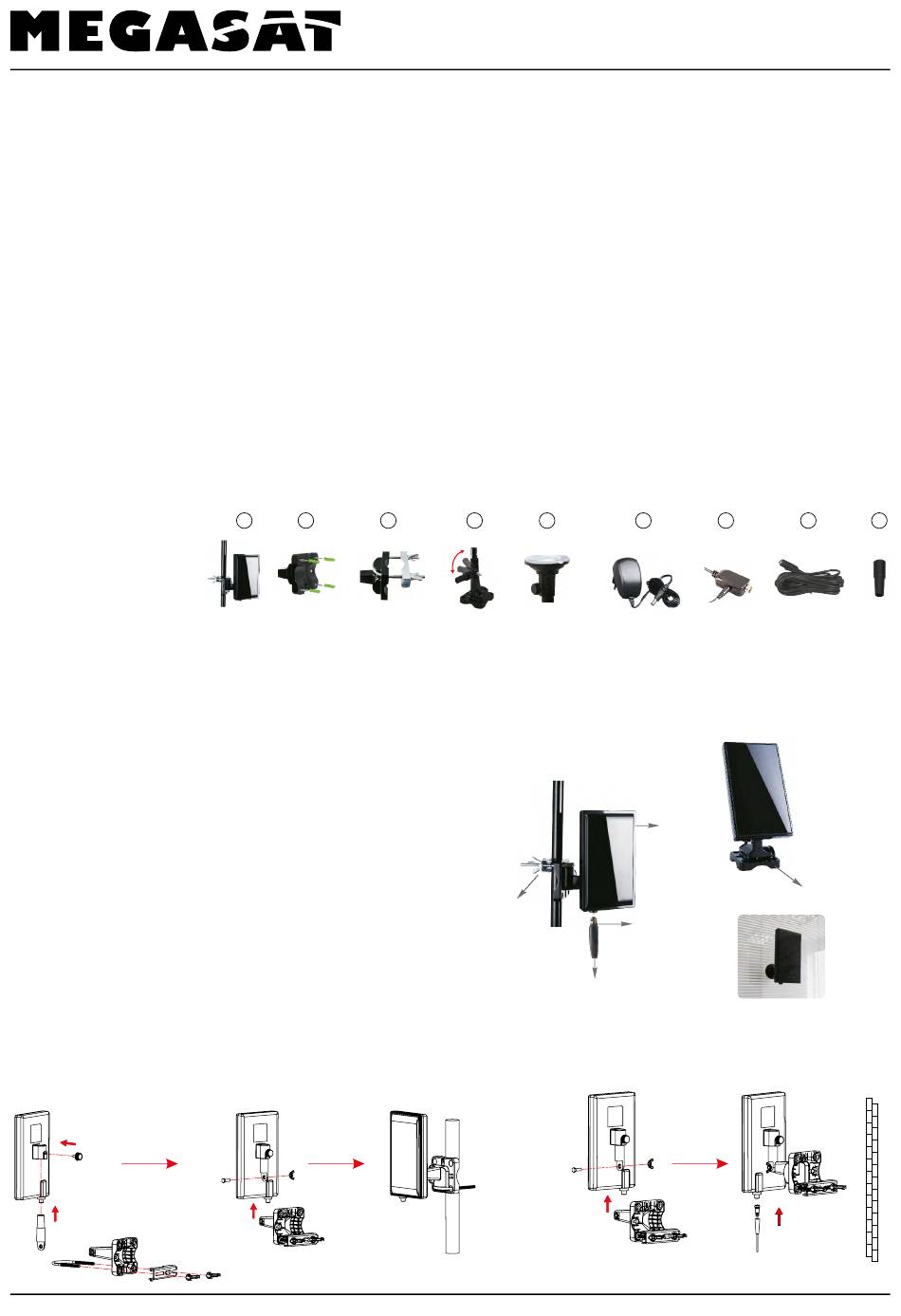

(Abb. 1) Verwenden Sie die Masthalterung, um die Antenne an einem Mast zu befestigen
(Abb. 2) Verwenden Sie die Wandhalterung, um die Antenne an einer Wand zu befestigen
Abb. 1
Megasat Werke GmbH, Brückenstraße 2a, D-97618 Niederlauer, E-Mail: info@megasat.tv, Internet: www.megasat.tv
1 2 3
DVB-T 40 Outdoor Powerantenne
Bedienungsanleitung 1/2
Sicherheitshinweis:
Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme
des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der
Gewährleistungsanspruch. Beachten Sie bitte die allgemeinen Sicher-
heitshinweise für den Betrieb von elektrischen Geräten. Vor der Inbetrieb-
nahme überprüfen Sie bitte die richtige Betriebsspannung Ihres Stroman-
schlusses. Die Betriebsspannung des Gerätes beträgt DC 5/12 Volt.
Konformitätsinformation:
Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgen-
des Gerät in Übereinstimmung mit den grundlegenden Anforderun-
gen und den übrigen einschlägigen Bestimmungen der Richtlinien
2014/30/EU (EMV), 2014/35/EU (LVD) und 2014/53/EU (RED) befindet:
Megasat DVB-T 40 (Art.-Nr. 200170)
Die Konformitätserklärung liegt der Firma vor: Megasat Werke GmbH, Brü-
ckenstraße 2a, D-97618 Niederlauer. Die Konformitätserklärung können Sie
auf unserer Homepage downloaden: www.megasat.tv/support/downloads
4 5
• Anti-UV Beschichtung und Wetterschutz für lange Haltbarkeit
• Speziell kompatibel mit HDTV von allen gängigen digitalen terrestri-
schen Signalen z.B.: (DVB-T/T2, ISDB-T, DMB-T/H, ATSC), DAB / DAB+FM)
• Intergrierter LTE Filter für störungsreien Empfang
Mastmontage-
halter
Wetterschutz
Abb. 2
Version: 2.0 (März 2024) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
