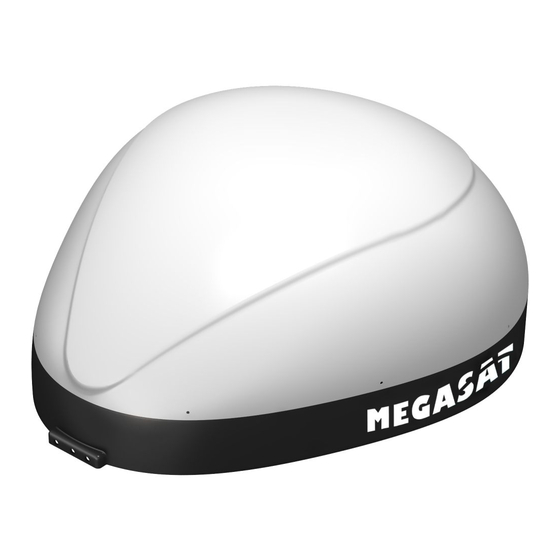

Summary of Contents for Megasat Campingman Kompakt

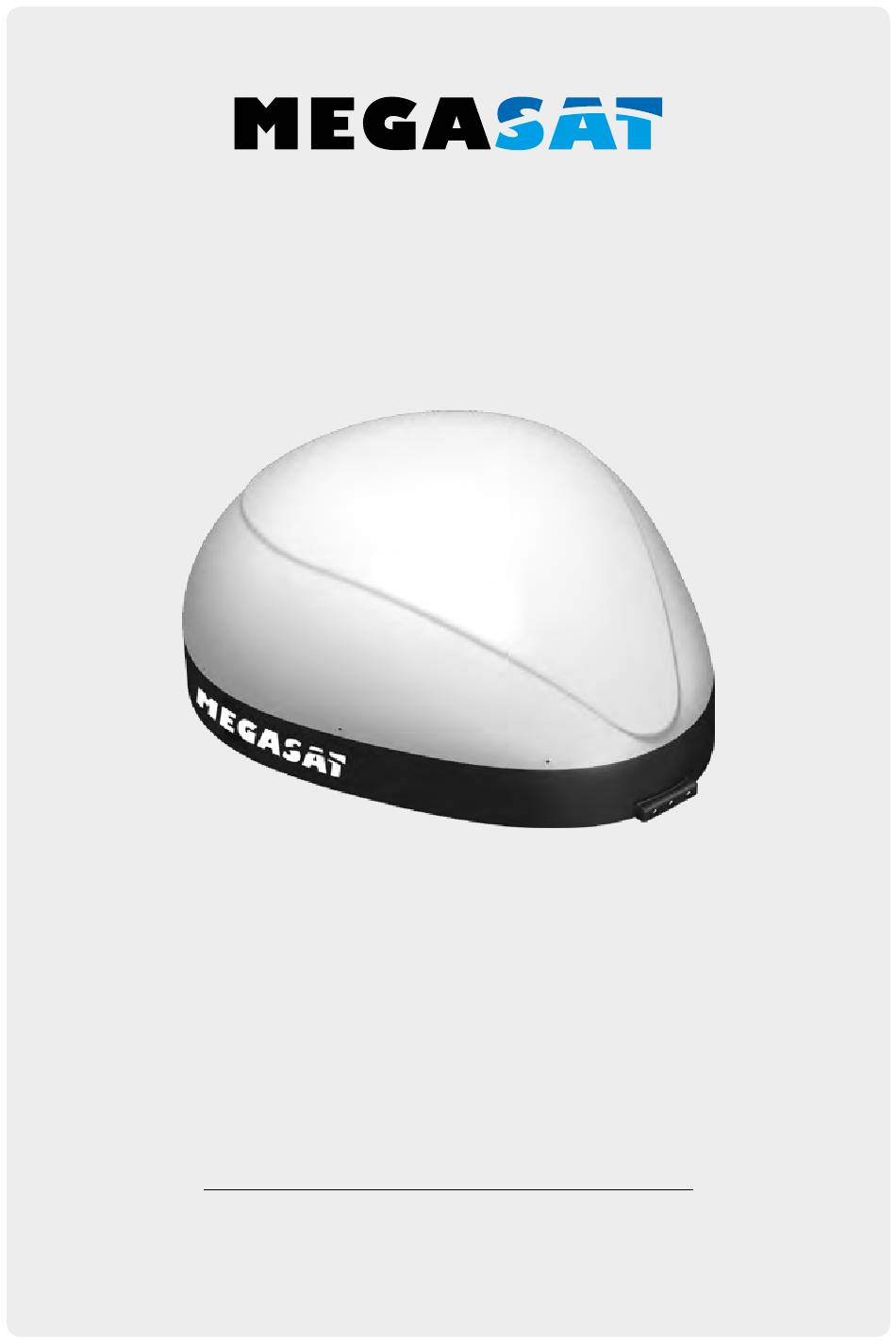

  • Page 1 Campingman Kompakt Bedienungsanleitung...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis 1. Einführung 1.1 Sicherheitshinweise ................03 1.2 Kurzbeschreibung ..................03 1.3 Lieferumfang ....................03 1.4 Systemkomponenten ................04 1.5 Bezeichnungen und Anschlüsse ............ 05 2. Satellitenübertragung ................06 3. Anschluss der Komponenten ..............07 4. Inbetriebnahme und Bedienung 4.1 Einschalten ....................08 4.2 Satellit auswählen ..................

  • Page 3: Einführung

    Die Antenne verfügt über eine einzigartige Kombination von modernsten Komponenten. Vollen Komfort bietet die schnelle Satellitensuche und eine Kompatibilität mit allen digitalen Satellitenreceivern und Fernsehgeräten. 1.3 Lieferumfang Campingman Kompakt Campingman Kompakt Twin • Steuergerät • Steuergerät • Wandhalterung für Steuergerät • Wandhalterung für Steuergerät •...

  • Page 4: Systemkomponenten

    Empfang in ganz Europa. Steuergerät Das Steuergerät dient zur Satellitenauswahl und Steuerung. Es wird zwischen Antenne und Receiver geschaltet und versorgt die Antenne mit Strom. Hinweis: Der Campingman Kompakt Twin besitzt zusätzlich einen weiteren Anschluss für einen zweiten Receiver. DEUTSCH...

  • Page 5: Bezeichnungen Und Anschlüsse

    1. Einführung 1.5 Bezeichnungen und Anschlüsse Montagefüße Kunststoffgehäuse Optionaler Anschluss Zum Steuergerät Zum Receiver Netzschalter Standby Anzeige GPS Statusanzeige Satelliten Satellitenauswahl (hoch/runter) Standby Taste Zur Antenne Stromversorgung USB Anschluss DEUTSCH...

  • Page 6: Satellitenübertragung

    2. Satellitenübertragung Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satelliten aus, der sich in ca. 38.000 km Höhe über der Erde befindet. Mit einer Empfangsstation wie die Antenne und einem Satelliten Receiver werden die Signale vom Satelliten empfangen und verarbeitet.

  • Page 7: Anschluss Der Komponenten

    3. Anschluss der Komponenten Graues Kabel Der optionale Anschluss an einen zweiten Receiver ist nur bei der Twin Version verfügbar. Schwarzes Kabel Satelliten Receiver Stromversorgung Fernseher DEUTSCH...

  • Page 8: Inbetriebnahme Und Bedienung

    4. Inbetriebnahme und Bedienung 4.1 Einschalten Funktion Beschreibung Bedienung Betätigen Sie den Wenn alle Kabelverbindungen angeschlossen wurden, Netzschalter betätigen Sie den Netzschalter auf der Oberseite des Steuergerätes. “Standby” Wenn die Anzeige durchgehend leuchtet, befindet sich die leuchtet durchgehend Antenne in der Grundstellung und ist einsatzbereit. Standby “Standby”...

  • Page 9: Umschalten Zwischen Den Satelliten

    4. Inbetriebnahme und Bedienung 4.4 Umschalten zwischen den Satelliten Funktion Beschreibung Bedienung Satellitenauswahl Wenn Sie den gewünschten Satelliten ändern möchten, (hoch/runter) können Sie ihn mit den hoch/runter Tasten ändern. Drücken Sie anschließend die OK Taste, um den neuen OK Taste Satelliten auswählen.

  • Page 10: Firmwareupdate

    Kabel Typ B Stromversorgung Typ A USB Kabel Notebook Verbinden Sie das USB Kabel mit dem Steuergerät und einem Notebook. Das USB Kabel ist nicht im Lieferumfang enthalten! Hinweis: Für Firmware- und Satellitenupdates besuchen Sie bitte unsere Homepage: www.megasat.tv DEUTSCH...

  • Page 11: Fehlerbehebung

    6. Fehlerbehebung Es gibt eine Reihe von Ursachen, die die Empfangsqualität oder den Betrieb des Cam- pingman Kompakt beeinflussen können. In den folgenden Abschnitten werden Proble- me und Lösungen aufgelistet. A. Keine Funktion beim Einschalten des Steuergerätes 1. Überprüfen Sie noch einmal alle Kabelverbindungen ordnungsgemäß. •...

  • Page 12: Ausleuchtzone

    7. Ausleuchtzone Hinweis: In den Randgebieten der Ausleuchtzone kann es zu Empfangsstörungen kommen. DEUTSCH...

  • Page 13: Montageabmessungen

    8. Montageabmessungen Fahrtrichtung 83,8 cm Fahrtrichtung DEUTSCH...

  • Page 14: Montage Auf Dem Dach

    9. Montage auf dem Dach Vergewissern Sie sich vor der Montage, dass alle benötigten Teile und Werkzeuge bereit liegen! 1. Installationskit 11x M4 x 20 2x M4 x 16 1x Kabelverschraubung 1x KFZ-Anschlusskabel 2. Dachdurchführung 3. Isolierband 4. 2 mm / 15 mm Bohrer 5.
  • Page 15 9. Montage auf dem Dach Platzieren Sie die Antenne wieder auf die festge- Füllen Sie die Löcher mit dem Spezialklebstoff. legte Position und bohren die Löcher (2 mm). Verschrauben Sie jede einzelne Platte mit den Bedecken Sie nun die Schraubenköpfe mit dem M4 x 20 Schrauben.
  • Page 16 9. Montage auf dem Dach Die benötigen Teile zur Montage der Dachdurch- Verlegen Sie die Kabel wie hier abgebildet. führung. Positionieren Sie die Dachdurchführung mittig Bohren Sie mittig ein 15 mm großen Loch im hinter der Antenne (ca. 30 cm entfernt). Die offe- Inneren der Markierung.
  • Page 17 9. Montage auf dem Dach Versiegeln Sie mit dem Spezialklebstoff den Rand Verschrauben Sie die Dachdurchführung mit den M4 x 20 Schrauben. der Dachdurchführung. Bedecken Sie nun die Schraubenköpfe mit dem Glätten Sie die Klebefuge. Spezialklebstoff. Entfernen Sie das Isolierband vorsichtig und Verbinden Sie nun die Kabel wie auf Seite 7 lassen Sie den Spezialklebstoff trocknen.

  • Page 18: Technische Daten

    10. Technische Daten Antennen Typ Flachantenne 1 (Campingman Kompakt) Anzahl der Teilnehmer 2 (Campingman Kompakt Twin) LNB Typ Universal Twin LNB Frequenzband Ku Band Frequenzbereich 10.7 GHz bis 12.75 GHz LNB Verstärkung 33.7 dBi Empfangsleistung 50 dBW Polarisation Vertikal / Horizontal...
  • Page 19 Notizen Auszug aus der Konformitätserklärung Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Überein- stimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Be- stimmungen der Richtlinie EC EMC Directive 2004/108/EC befindet: Megasat Campingman Kompakt (Artikel-Nr. 1500150) Megasat Campingman Kompakt Twin (Artikel-Nr.
  • Page 20 Version: 1.1 (Mai 2016) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
  • Page 21 Campingman Kompakt User manual...
  • Page 22 Content 1. Introduction 1.1 Safety instructions..................03 1.2 Short description ..................03 1.3 Delivery ......................03 1.4 System components ................04 1.5 Description and connections ............05 2. Satellite transmission.................. 06 3. Connecting the components ..............07 4. Operation and Usage 4.1 Switching on ....................

  • Page 23: Introduction

    1.3 Delivery Campingman Kompakt Campingman Kompakt Twin • Control unit • Control unit • Wall mount for control unit • Wall mount for control unit •...

  • Page 24: System Components

    1. Introduction 1.4 System components Open the box and remove the controller, cables and packaging material. Lift the antenna straight up out of the box. Place the system never on the head! Antenna By the elegant plastic cover the antenna is protect against we- ather and external damage.

  • Page 25: Description And Connections

    1. Introduction 1.5 Description and connections Mounting feets Plastic cover Optional port To control unit To set-top box Power switch Standby status indicator GPS status indicator Satellites Choose satellite (up/down) Standby button To antenna Power supply USB port ENGLISH...

  • Page 26: Satellite Transmission

    2. Satellite transmission Direct Broadcast Service (DBS) satellites broadcast audio, video and data information from satellites located 38.000 km in space. A receiving station, such as the antenna, should include a dish and satellite receiver to receive the signals and process them for use by the consumer audio and video equipment.

  • Page 27: Connecting The Components

    3. Connecting the components grey cable The optional connection to a second set-top box is only available at the Twin version. black cable set-top box Power supply Television ENGLISH...

  • Page 28: Operation And Usage

    4. Operation and Usage 4.1 Switching on Function Description Operation Press the When the all cable connections are completed, switch power switch on with the “Power Switch” button on the top of the controller. “Standby Position” If the position of antenna was in basic position, “Standby lights solid state light”...

  • Page 29: Switching Between Satellites

    4. Operation and Usage 4.4 Switching between satellites Function Description Operation Choose satellite If you want to change desired satellite, you can change (up/down) the target satellite using the “Up/Down” buttons, then press the “OK” button to select the new satellite. OK button 4.5 Back to Basic position Function...

  • Page 30: Firmwareupdate

    Black cable Typ B Power supply Typ A USB cable Notebook Connect the USB cable to the control unit and a notebook. The USB cable is not included! Note: For firmware and satellite updates please visit our website: www.megasat.tv ENGLISH...

  • Page 31: Troubleshooting

    6. Troubleshooting There are a number of common issues that can affect the signal reception quality or the operation of the Campingman Kompakt. The following sections address these issues and potential solutions. A. No function when you power on the Controller 1.

  • Page 32: Footprint

    7. Footprint Note: In the outskirts of the footprint there may be interference. ENGLISH...

  • Page 33: Mounting Dimensions

    8. Monting dimensions Front 83,8 cm Front ENGLISH...

  • Page 34: Mounting On The Roof

    9. Mounting on the roof Before installation make sure that all required parts and tools are available! 1. Installation kit 11x M4 x 20 2x M4 x 16 1x Cable gland 1x Vehicle power cable 2. Roof outlet 3. Insulating tape 4.
  • Page 35 9. Mounting on the roof Put back the mounting plate on the silicone Apply silicone on the holes. applied and make 2 holes (2mm) with power drill. Assemble M4 x 20 screws. Cover now the screw heads with the special glue. Seal with special glue the edge of the mounting Smooth the glue joint.
  • Page 36 9. Mounting on the roof The parts needed to install the roof outlet. Route the cables as shown here. Position the roof outlet center behind the anten- Drill a 15 mm hole centered inside the tag. na (about 30 cm away). The open side of the roof outlet must point toward the antenna.
  • Page 37 9. Mounting on the roof Seal with special glue the edge of the roof outlet. Bolt the roof outlet with the M4 x 20 screws. Cover now the screw heads with the special glue. Smooth the glue joint. Remove the tape carefully and dry the special Now connect the cables as described on page 7.

  • Page 38: Specifications

    10. Specifications Antenna type Flat antenna 1 (Campingman Kompakt) Users 2 (Campingman Kompakt Twin) LNB type Universal Twin LNB Frequency band Ku Band Frequency range 10.7 GHz to 12.75 GHz LNB gain 33.7 dBi Received power 50 dBW Polarization Vertical / Horizontal...
  • Page 39 Notes Excerpt from the Declaration of Conformity Hereby declare the company Megasat Werke GmbH that the following devices is in compliance with the essential requirements and other relevant provisions of Directive Council EC EMC Directive 2004/108/EC: Megasat Campingman Kompakt (Article-No. 1500150) Megasat Campingman Kompakt Twin (Article-No.
  • Page 40 Version: 1.1 (May 2016) // Technical changes, misprints and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
