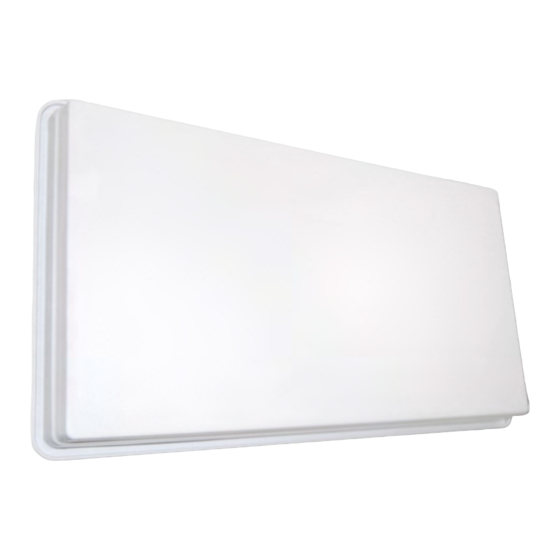

Megasat D Series User Manual

Flat antenna
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Flachantenne D Serie
Bedienungsanleitung

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the D Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Megasat D Series

Summary of Contents for Megasat D Series

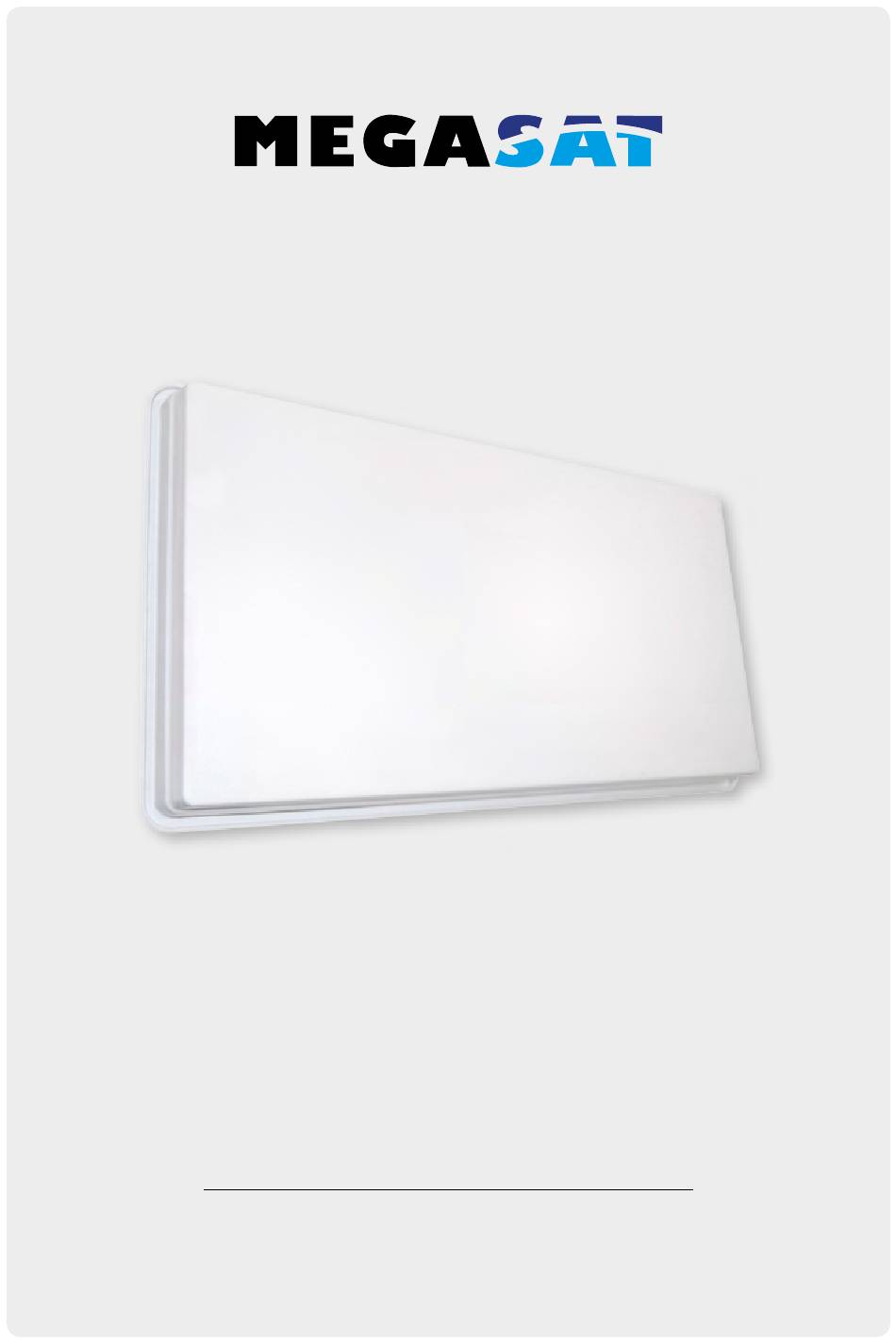

  • Page 1 Flachantenne D Serie Bedienungsanleitung...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis 1. Einführung Um was handelt es sich bei der Flachantenne D Serie? Die Flachantenne ist eine Satellitenantenne vom Typ Hornanordnung mit doppelter Linear- Pola- risation, die Signale von großen Satelliten empfangen kann und eine normale Parabol-Antenne, wie es sie früher gab, ersetzen kann. Da sie klein, unauällig und bedienungsfreundlich ist, kann sie innerhalb von wenigen Minuten aufgestellt werden und als tragbare Antenne für sämtliche Arten des Satellitenempfangs 1.

  • Page 3: Lieferumfang

    3. Lieferumfang 3. Lieferumfang Nr. Symbol Teilename Abbildung Menge Nr. Symbol Teilename Abbildung Menge Kompass Antennen-Hauptteil Schraube 4 M4 x 10 SEMS2 Winkelhalterung Sechskantschraube M6 x 18 SEMS2 Hauptstütze Sechskantschraube M6 x 50 SEMS2 Fensterhalterung A Halbrund-Vierkant- Halsschraube M6 x 30 Fensterhalterung B Halbrund-Vierkant- Halsschraube...

  • Page 4: Installation

    4. Installation 4. Installation Signal wird schlecht empfangen Signal wird gut empfangen 4.1 Wie wird installiert? Indem man die Anweisungen Schritt für Schritt befolgt, ist es einfach, die Flachantenne selbst oder mit Hilfe eines professionellen Antenneninstallateurs zu installieren. Vor dem Installieren Ihrer Antenne prüfen Sie bitte, ob alle oben genannten Teile im Lieferumfang enthalten sind.

  • Page 5: B) Wandmontage-Typ

    4. Installation 4. Installation b) Wandmontage-Typ d) Balkonklammer-Typ c) Fenster-Typ DEUTSCH DEUTSCH...

  • Page 6: Verbinden Der Antenne Mit Dem Digitalempfänger

    4. Installation 4. Installation 4.4 Verbinden der Antenne mit dem Digitalempfänger 4.5 Antennenausrichtungs-Menü Sobald Sie die Antenne an einem prozessparallelen Ort und so installiert haben, wie Sobald alles miteinander verbunden ist, schalten Sie es wünschen, ist der nächste Schritt, alles miteinander zu verbinden. Um Ihre Lieb- Sie bitte das Fernsehgerät und den Satelliten- lings-Satellitenprogramme ansehen zu können, müssen Sie Ihre Satellitenantenne mit- empfänger ein.

  • Page 7: Störungsbehebung Für Die Erstinstallation

    6. Verlust des Signals 5. Störungsbehebung für die Erstinstallation Wenn das Signal nicht gefunden wird, dann stellen Sie sicher, dass die Anweisungen in der Emp- • Das Satellitensignal kann vorübergehend aufgrund von ungewöhnlich starkem Regen- fänger-Bedienungsanleitung und der Antennen-Bedienungsanleitung genau befolgt worden fall verloren gehen.
  • Page 8 Notizen 8. Technische Daten Eingangsfrequenz 10.7 ~ 12.75 GHz Polarisation Vertikal & Horizontal Antennenverstärkung 33.7 dBi @ 12.7 GHz Betriebstemperatur -30° C ~ +60° C Lagertemperatur -40° C ~ +80° C LNB Ausgang 1, 2 oder 4 LNB Ausgangsfrequenz 950 ~ 1.950 MHz / 1.100 ~ 2.150 MHz L.O.
  • Page 9 Flat Antenna D Series User manual Stand: 1.0 August 2015 // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
  • Page 10 Content 1. Introduction What is Flat Antenna? Flat Antenne is a Horn Array Type Satellite Antenna with Dual Linear Polarization, it can receive signal from major Satellites and would replace a normal former Parabolic Dish. Small, discreet and easy to use, it can be installed in a few minutes and used as a portable antenna for all satellite receptions.

  • Page 11: Delivery

    3. Delivery 3. Delivery No. Symbol Part name Image Q‘ty No. Symbol Part name Image Q‘ty Compass Antenna Body Pan Head M4 x 10 SEMS2 Angle Bracket Hex Bolt M6 x 18 SEMS2 Main support Hex Bolt M6 x 50 SEMS2 Window Bracket A Round Head SquareNeck Bolt...

  • Page 12: Installation

    4. Installation 4. Installation Bad Quality Singnal Reception Good Quality Singnal Reception 4.1 How to Install? By following the instructions step by step you can proceed easily to install Flat Antenna by yourself or with the help of a professional antenna installer. Before installing your antenna, you check that contains all the items listed above in the ‘Box Content’...

  • Page 13: B) Wall Mounting Type

    4. Installation 4. Installation b) Wall Mounting Type d) Clamp on Balcony Type c) Window Type ENGLISH ENGLISH...

  • Page 14: Connecting The Antenna And The Set Top Box

    4. Installation 4. Installation 4.4 Connecting the Antenna and the Set top box 4.5 Antenna Pointing Menu Once you have installed the antenna in an open loop space and mounted the way you Once all connected, turn on the TV and the want it to be the next step is to connect it all together.

  • Page 15: The Antenna

    6. Loss of Signal 5. Troubleshooting for Initial Installation If the signal is not found, be sure the receiver user manual and the antenna user manual • The satellite signal may be lost temporarily due to unusually heavy rainfall. An optimally have been aligned antenna, along with the shortest possible cable run, minimizes the chances of followed closely, check the following:...

  • Page 16: Specifications

    Notes 8. Specifications Input Frequency 10.7 ~ 12.75 GHz Polarization Vertical & Horizontal Antenna Gain 33.7 dBi @ 12.7 GHz Operating Temperature -30° C ~ +60° C Storage Temperature -40° C ~ +80° C LNB Output 1, 2 or 4 LNB Output Frequency 950 ~ 1.950 MHz / 1.100 ~ 2.150 MHz L.O.
  • Page 17 Status: 1.0 August 2015 // Technical changes, misprints and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
