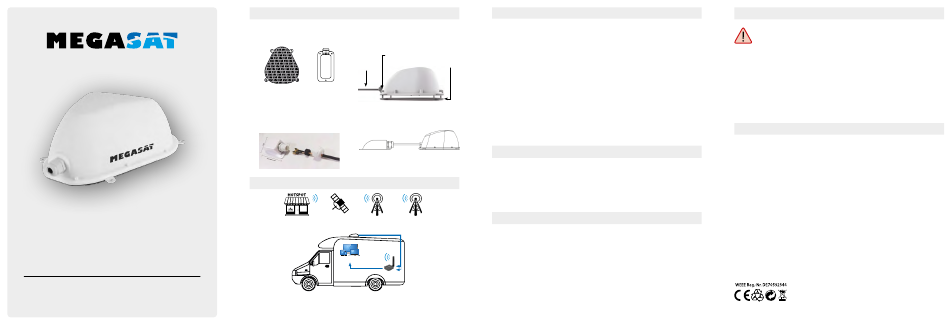

Megasat Camper Connected 5G Installation Manual

Camper Connected 5G
5G/LTE-Wifi-GPS-DAB+ System (Antenne)
Installationsanleitung
Montage
Kleben Sie die Aluminiumplatte mit dem 3M- Ziehen Sie die Schutzfolie von der Antenne ab,
Aufkleber vor der Installation auf das Autodach setzen Sie die Antenne auf die Aluminiumplatte
und überprüfen Sie, ob diese glatt, sauber und und ziehen Sie die Schraube fest.
stabil ist.
4x Sicherungsmutter
Antenne
5G/LTE/WiFi/
GPS/DAB+
Alu Platte mit
Dachdurchführung
3M Kleber
Führen Sie das Antennenkabel in den Kanal ein, Tragen Sie Klebstoff auf die Unterseite der
und ziehen Sie das hintere Ende des Kanals Dachdurchführung auf und befestigen Sie diese
fest, um die Durchführung abzudichten, damit auf dem Dach des Wohnmobils.
kein Wasser eindringen kann. (Dekalin-MS5 Kleber wird empfohlen)
Bohren Sie ein Loch in das Wohnmobildach
unter der Position der Dachdurchführungl, um
die Antennenkabel durchzuführen.
Anwendungsbeispiel
WLAN-Signal GPS-Ortung DAB+-Signal LTE/5G-Signal
2x2 MIMO LTE/5G-WiFi-Antenne
2,4/5,8 GHz
WiFi-Antenne
Mobilgeräte & Smart TV
Verbindung per
Router
LAN oder WLAN
Schließen Sie das installierte Produkt an den Router an. Durch die Farbcodes auf den einzelnen Ka-
beln, sind die Anschlüsse am Router leicht zu belegen. Das GPS und DAB+ Kabel wird nur für externe
Geräte benötigt um z:B. ein DAB+ Gerät oder einen externen GPS Empfänger zu versorgen.
Bitte lesen Sie in der Installationsanleitung des Routers nach, wie die Verbindung hergestellt wird.
Technische Daten (Antenne)
• LTE/5G + 2,4G / 5,8 G WiFi + GPS + DAB-Antenne
• Frequenzbereich:
• 2x LTE/5G: 614–960 MHz / 1710–2300 MHz /
2500–2700 MHz / 3300-4500MHz;
• 2x WiFi: 2400-2599/5100-5900MHz;
Alu Platte
• DAB+:170-230 MHz;
mit 3M Kleber
• GPS: 1575.42/1602 MHz (aktiv)
• Verstärkung: 2-5 dBi; Impedanz: 50 dB
• Abstrahlcharakteristik Omni-direktional;
• Polarisation: Linear Vertical
• Maximale Leistung: 50 Watt
• Antennenkabel: 4x RG316, 1x RG174 3 m
• Anschluss: 4x SMA / 1x Fakar
• Abnehmbare Montageplatte
• Temperaturbereich / -40° C – +85° C
• Lagertemperatur: -20° C – +65° C
• Abmessungen (B/H/T) 252 x 215 x 95 mm
• Gewicht: ca. 750 g
Lieferumfang

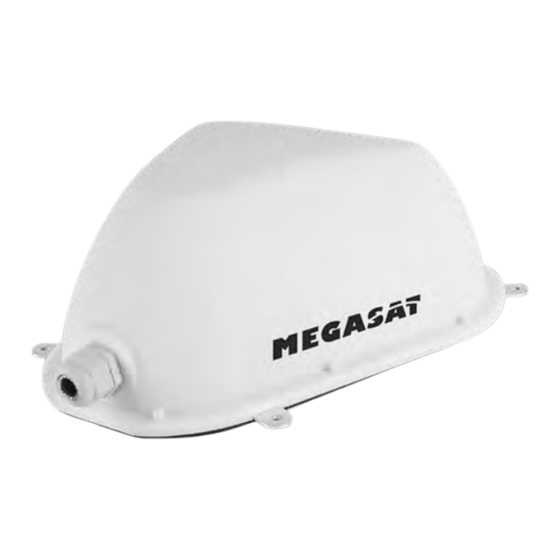

• Außenantenne 5G/WiFi/GPS/DAB+
• 6x (All-In-ONE) Anschlusskabel Antenne/Router 3m
• Montageplatte Alu inkl. Klebepad
• Dachdurchführung
• Montageanleitung
• Montagekitt
• Bedienungsanleitung
Leistungsmerkmale
Das Megasat Camper Connected 5G-Wifi-System kombiniert eine leistungsstarke Außeneinheit mit
einem ebenso leistungsfähigen CAT20 Router. Es erhöht die Leistung des Mobilfunksignals auf ein
Maximum und sorgt für störungsfreien Internetempfang.
Mit der Camper Connected 5G Antenne gelangt das Funksignal nun verstärkt ins Fahrzeuginnere und
sorgt so für besten Internetempfang in hoher WLAN-Qualität. Die integrierte GPS Antenne ermöglicht
Ihnen zu jederzeit den Standort Ihres Fahrzeuges abzurufen. Zudem verfügt die Außenantenne über
einen DAB+ Antennenanschluß um DAB+ Geräten best möglichen Empfang zu ermöglichen.
Sicherheitshinweise
Lesen Sie das Benutzerhandbuch sorgfältig durch, bevor Sie mit der Installation beginnen.
Falls Sie schon ähnliche Produkte installiert haben, muss die Vorgehensweise mit diesem Pro-
dukt nicht übereinstimmen.
• Unsachgemäße Handhabung kann zu schweren Schäden an diesem Gerät führen. Die Verant-
wortlichen können auch für daraus resultierende weitere Schäden am Gerät verantwortlich ge-
macht werden.
• Die Installation des Systems sollte von einem autorisierten Fachhändler durchgeführt werden.
Durch die Installation von nicht qualifizierten Personen können Schäden an der Antenne oder am
Fahrzeug entstehen.
• Öffnen Sie nicht die Abdeckung der Antenne. Durch das Öffnen des Gehäuses erlischt der Garan-
tieanspruch. Im Falle einer Reparatur wenden Sie sich bitte an Ihren Fachhändler.
• Lassen Sie Kinder nicht mit Folien oder anderen Verpackungsmaterialien spielen, es besteht Er-
stickungsgefahr.
Konformitätsinformation
Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit
den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien
2014/53/EU (RED) und RoHS 2.0 Directive 2015/863 und 2017/2102 zur Änderung des Anhangs II der
Richtlinie 2011/65/EU befindet:
Megasat Camper Connected 5G-System (Antenne)
(Artikel-Nr. 200217)
Die Konformitätserklärung zu diesen Produkt liegt der Firma vor:
Megasat Werke GmbH, Brückenstraße 2a, D-97618 Niederlauer
Die Konformitätserklärung können Sie auf unserer Homepage downloaden:
www.megasat.tv/support/downloads
Version 1.0 (September 2023)
Megasat Werke GmbH
Brückenstraße 2a
D-97618 Niederlauer
Technische Änderungen, Druckfehler www.megasat.tv
