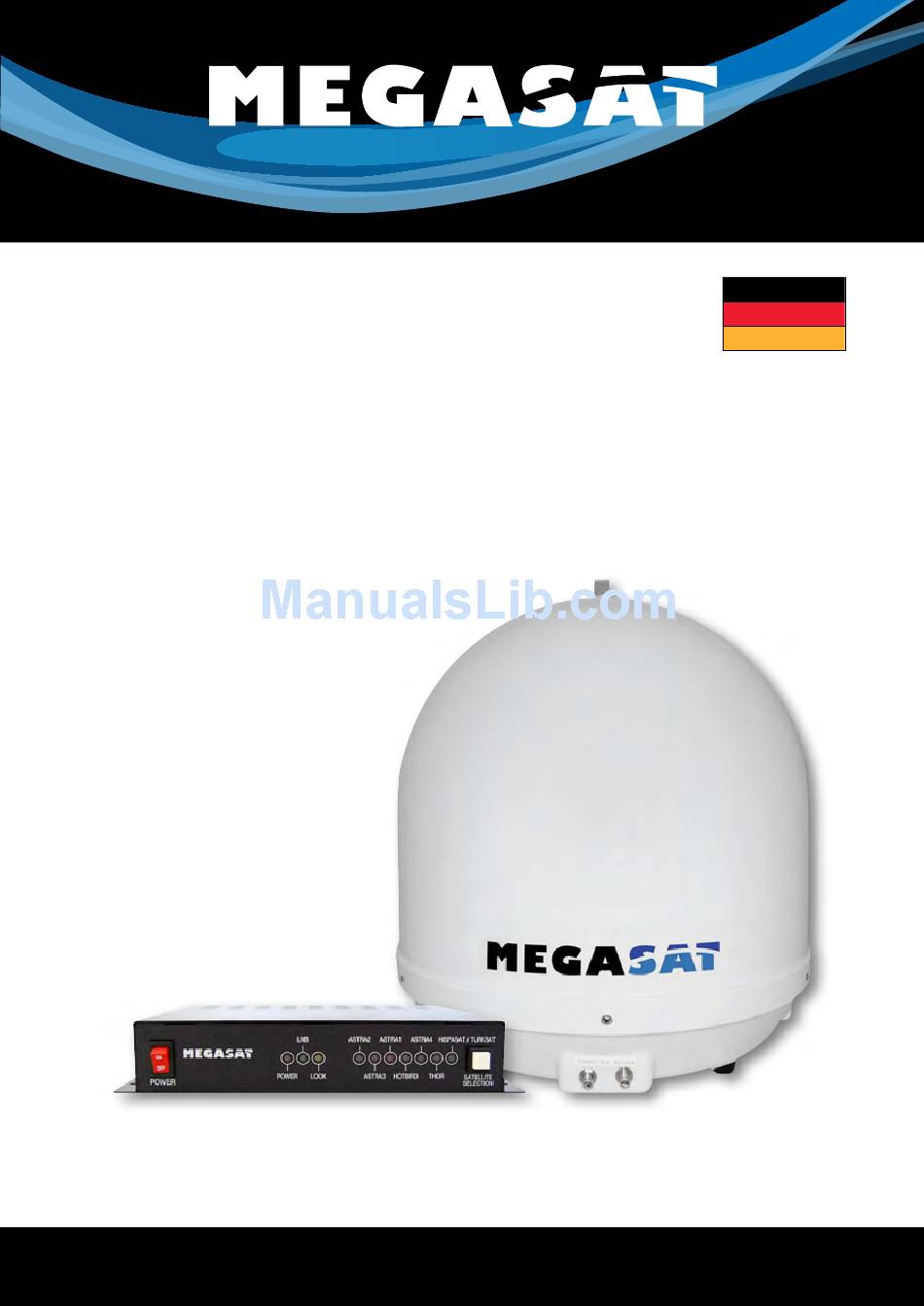

- Page 1 Brillantes Fernsehen Brillantes Fernsehen Campingman Portable Benutzerhandbuch und Installationsanleitung Deutsch...
-
Page 2: Table Of Contents
• 2x Antennenanschlusskabel (10 m) • 1x Antennenanschlusskabel (1 m) • Stromversorgungskabel mit Anschluss für den Zigarettenanzünder (optional) • Netzteil 230 V (12 V, 5 A) (optional) • Bedienungsanleitung Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv DEUTSCH DEUTSCH... -
Page 3: Systemkomponenten

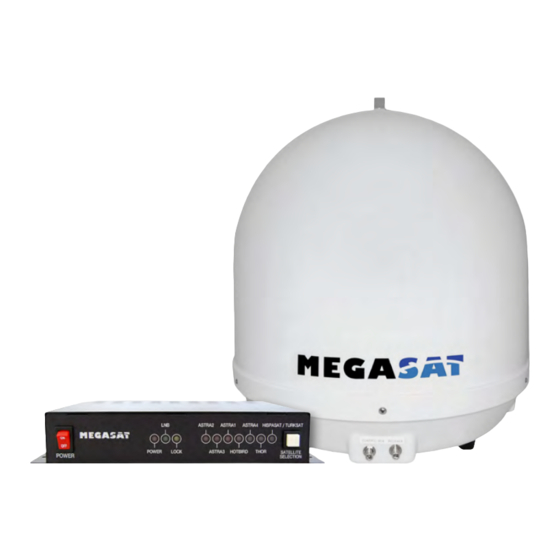

Schließen Sie die Antenne wie auf der Abbildung dargestellt an: Information: Die Antenne muss nicht zwingend mit zwei Receivern betrieben werden! Campingman Portable Antenneneinheit Receiver Die elegante Kunstoffhaube schütz die Antenne bestens ge- gen äußere Witterungseinflüsse. Darunter befindet sich eine Fernseher 38 cm Hochleistungsantenne. -
Page 4: Das Steuergerät
Das Steuergerät Satellitenübertragung Vorderansicht des Steuergerätes Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satelliten aus, der sich in 35 km Höhe über der Erde befindet. Mit einer Empfangsstation wie die Antenne und einem Satelliten Receiver werden die Signale vom Satelliten empfangen und verar- Anzeige der Anzeige des Satelliten-... -
Page 5: Inbetriebnahme Und Bedienung
Inbetriebnahme und Bedienung Fehlerbehebung Kein Satellitensignal 1. Schalten Sie den Fernseher und den Satelliten Receiver ein. Die grüne LNB Anzeige der Steuerbox leuchtet auf, sobald der Satelliten Receiver eingeschaltet und eine Versor- • Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satel- gungsspannung für das LNB vorhanden ist. -
Page 6: Ausleuchtzone
Ausleuchtzone Technische Daten Antennen Typ ...........Parabolantenne Anzahl der Teilnehmer ......2 LNB Typ ............Universal Twin LNB Frequenzband .........Ku Band Frequenzbereich ........10.7 GHz bis 12.75 GHz Spiegeldurchmesser ......380 mm LNB Verstärkung ........31 dBi Empfangsleistung ........51 dBW Polarisation ..........V/H oder RHCP/LHCP Motorsteuerung ........2-Achsen DC Motor Neigungswinkel ........0°... - Page 7 Brillantes Fernsehen Brillantes Fernsehen Campingman Portable User manual and installation instructions English Stand: v2.0 April 2013...
- Page 8 • 1x antenna cable (1 m) • Power cable with connector for the cigarette lighter (optional) • Power supply 230 V (12 V, 5 A) (optional) • user manual Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv ENGLISH ENGLISH...
-
Page 9: System Components
Connect the antenna as shown in the illustration below: Information: The antenna does not need to operate with two set-top boxes mandatory! Campingman Portable Antenna unit set-top box The elegant plastic housing will protecting the antenna against outside weather conditions. Under the housing there Television is a 38 cm high-performance antenna. -
Page 10: The Control Unit
The contron unit Satellite broadcasting Front view of the control unit Direct Broadcast Service (DBS) satellites broadcast audio, video and data information from satellites located 22 miles in space. A receiving station, such as the antenna, should include a dish and satellite receiver to receive the signals and process them for use by the Indicator of Indicator of the Select... -
Page 11: Startup And Operation
Startup and operation Troubleshooting No Signal 1. Turn on the TV and the set-top box. The green LNB LED on the display of the control box lights up when the satellite receiver is turned on and a supply voltage for the LNB •... -
Page 12: Footprint
Footprint Specifications Antenna typ ..........Parabolantenna Users ...............2 LNB typ ............Universal Twin LNB Frequenzy band ........Ku Band Frequenzy range ........10.7 GHz to 12.75 GHz Dish diameter ...........380 mm LNB gain ............31 dBi Minimum EIRP ..........51 dBW Polarization ..........V/H or RHCP/LHCP Type of Stabilisation ......2-Axis DC Motor Elevation............0°... - Page 13 Status: v2.0 April 2013...
