Megasat DVB-T 40 User Manual

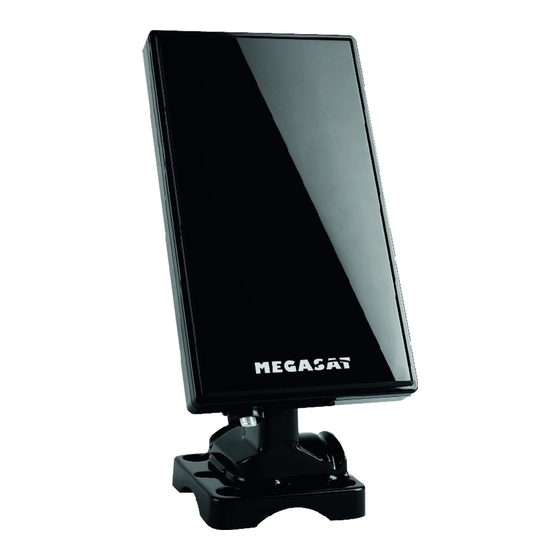

Einleitung:
Dies ist eine speziell entwickelte Antenne für analogen und digitalen terrestrischen Fernsehempfang. Es ist die beste Lösung für Home- und digitaler
portabler TV-Empfang. Die Antenne kann am DVB-T/T2 Receiver mit aktiver Stromversorgung über das Koaxialkabel oder mit dem beiliegenden
Netzeil betrieben werden. Komplettes Zubehör für Wand-oder Mastmontage inklusive. Mit dem Anti-UV und wasserdichten Gehäuse kann sie so-
wohl im Innen- als auch Außenbereich verwendet werden.
Technische Daten:
• Frequenzbereich: VHF 87.5 - 230 MHz
UHF 470 - 790 MHz
• Empfangsbereich: UHF / VHF / FM / DVB-T/T2 / DAB / DAB+
• Max. Verstärkung: 28 dB
• Ausgangssignal: max. 100 dBµV
• Widerstand: 75 Ohm
• Rauschmaß: < 3 dB
• Stromversorgung: separates AC/DC Netzteil (DC 12 V / 50 mA)
oder über DVB-T Receiver (DC 5 V / 40 mA)
• Anschluss: F-Stecker
• LTE Filter: integriert
Im Lieferumfang enthalten:
Vor der Installation, überprüfen Sie bitte den Inhalt.
1. Antenne
2. Wandbefestigung
3. Mastbefestigung
4. Standfuß für den Innenbereich
5. Saugfuß
6. AC/DC Netzteil
7. DC Stromverteiler
8. Koaxialkabel
9. Wetterschutz
Produktmerkmale:
• SMD-Schaltungstechnik Design
• Stylisches und kompaktes Design
• Abschirmung für minimale Interferenzen
• Integrierter High-Gain- und rauscharmer Verstärker
• Mobile Einsatzmöglichkeiten (Camping, Boot, usw.)
Installation:
Hinweis: Für den besten Empfang überprüfen Sie bitte die folgenden
Schritte.
1. Halten Sie die Antenne entfernt von Störquellen, Geräten
mit großem Stromverbrauch, wie z.B. Klimaanlage, Aufzug, Fön,
Mikrowelle, usw.
2. Positionieren Sie die Antenne in der Nähe von einem Fenster, wenn
die Antenne in Innenräumen verwendet wird.
3. Installieren Sie die Antenne so hoch wie möglich, um Störungen und
Unterbrechungen zwischen Sendemast und Empfangsantenne zu
vermeiden.
Befestigung der Antenne:
Hinweis: Die Antenne kann im Außenbereich installiert werden.
Bitte verwenden Sie dazu die Mast- oder Wandhalterung.

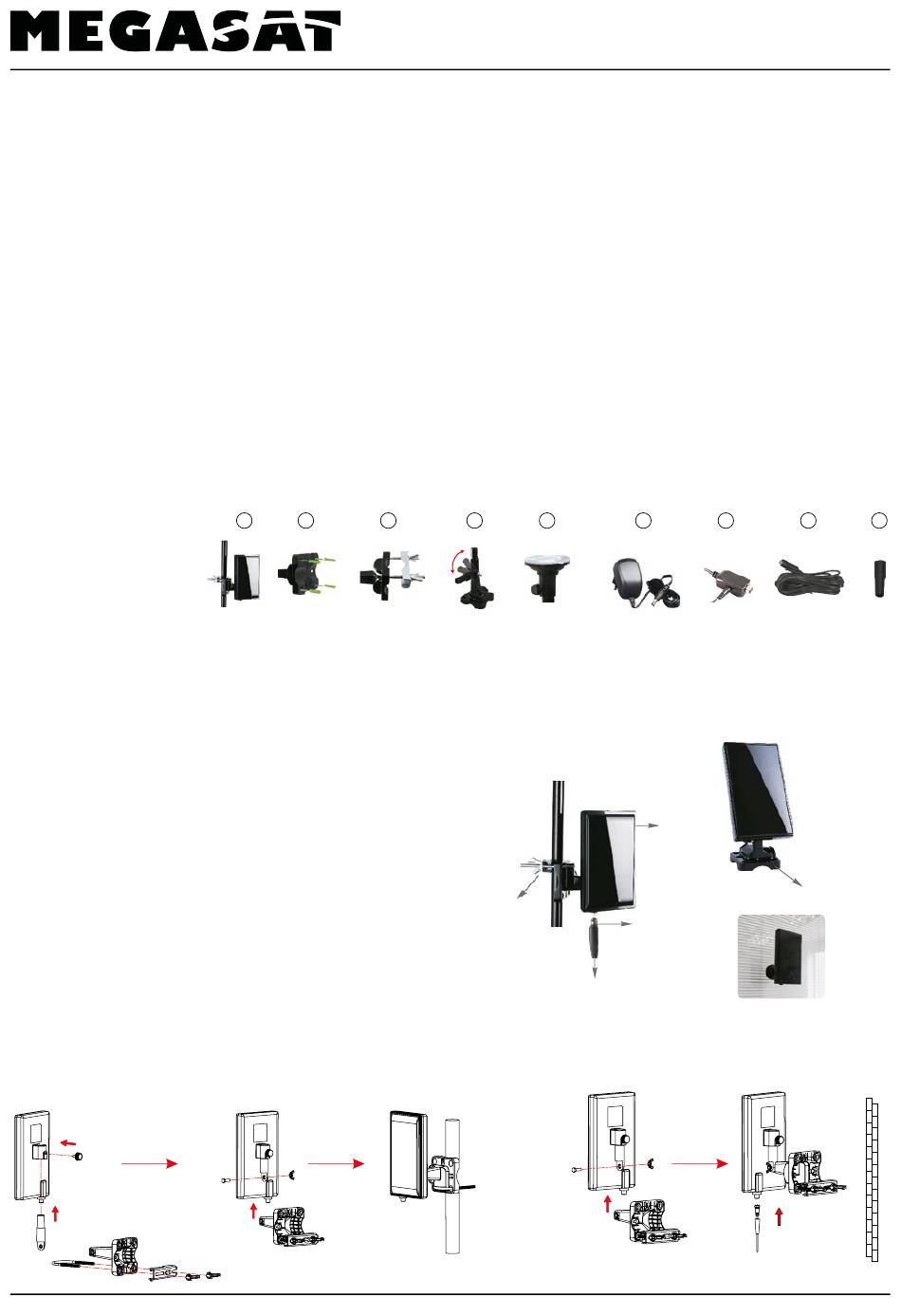

(Abb. 1) Verwenden Sie die Masthalterung, um die Antenne an einem Mast zu befestigen
(Abb. 2) Verwenden Sie die Wandhalterung, um die Antenne an einer Wand zu befestigen
Abb. 1
Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer, E-Mail: info@megasat.tv, Internet: www.megasat.tv
1 2 3
DVB-T 40 Outdoor Powerantenne
Bedienungsanleitung #1/2
Sicherheitshinweis:
Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme
des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der
Gewährleistungsanspruch. Beachten Sie bitte die allgemeinen Sicher-
heitshinweise für den Betrieb von elektrischen Geräten. Vor der Inbetrieb-
nahme überprüfen Sie bitte die richtige Betriebsspannung Ihres Stroman-
schlusses. Die Betriebsspannung des Gerätes beträgt DC 5/12 Volt.
Konformitätshinweis:
Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Ge-
rät in Übereinstimmung mit den grundlegenden Anforderungen und
den übrigen einschlägigen Bestimmungen der Richtlinie 2014/30/EU,
2014/35/EU befindet: Megasat DVB-T 40
Die Konformitätserklärung liegt der Firma vor:
Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer
4 5
• Anti-UV Beschichtung und Wetterschutz für lange Haltbarkeit
• Speziell kompatibel mit HDTV von allen gängigen digitalen terrestri-
schen Signalen z.B.: (DVB-T/T2, ISDB-T, DMB-T/H, ATSC), DAB / DAB+FM)
• Intergrierter LTE Filter für störungsreien Empfang
Mastmontage-
halter
Wetterschutz
Abb. 2
6 7 8
Antennen-
gehäuse
Standfuß für Innenbereich
Koaxialkabel
Befestigung am Fenster
Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
9
