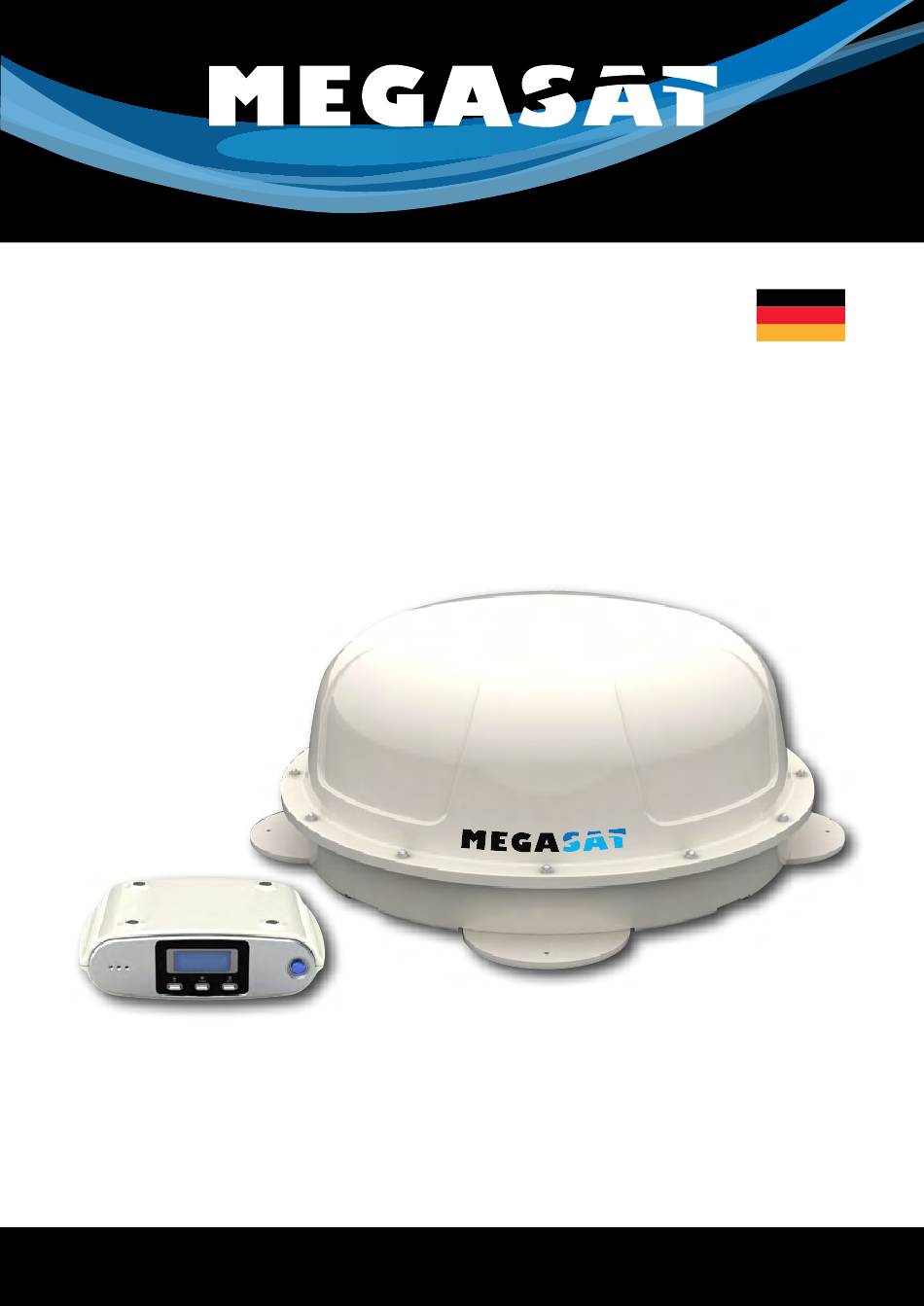

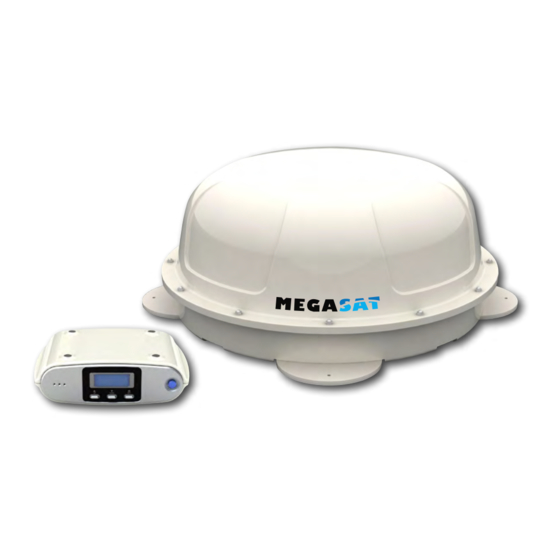

  • Page 1 Brillantes Fernsehen Brillantes Fernsehen Campingman GPS Campingman GPS / Twin Deutsch Benutzerhandbuch und Installationsanleitung...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Sicherheitshinweise Vorsicht - Unsachgemäße Handhabung kann zu schweren Schäden an diesem Gerät führen. Diese Person kann auch für daraus resultierende wei- tere Schäden am Gerät verantwortlich gemacht werden. Hinweis – Lesen Sie das Benutzerhandbuch sorgfältig durch bevor Sie mit der Installation beginnen.

  • Page 3: Systemkomponenten

    Reiniger und Achtung: einem Vliestuch um Schmutz und Der Campingman GPS/Twin besitzt zusätzlich einen weiteren Anschluss für Unreinheiten zu entfernen. Zeich- einen zweiten Receiver. Das Steuergerät darf nur an dem mit „POWER LNB1“ nen Sie anschließend die Anten- markierten Anschluss betrieben werden.

  • Page 4: Klebeanleitung

    Eindringen von Feuchtigkeit (z.B. Regen oder Spritzwasser) im Bohrloch zu vermei- den. Achten Sie darauf, dass die Kabel nicht zu sehr gebogen werden um Signalverlust Anschluss Campingman GPS und eine Beschädigung des Kabels zu vermeiden (kleinster Biegeradius max. 5-7 cm).

  • Page 5: Das Steuergerät

    Das Steuergerät Satellitenübertragung Vorderansicht des Steuergerätes Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satelliten aus, der sich in 35 km Höhe über der Erde befindet. Mit einer Empfangsstation wie die Antenne und einem Satelliten Receiver werden die Signale vom Satelliten empfangen und verar- LCD Display Netzschalter beitet.

  • Page 6: Inbetriebnahme Und Bedienung

    Inbetriebnahme und Bedienung Fehlerbehebung Kein Satellitensignal 1. Schalten Sie das Steuergerät ein, die Anzeige des Displays leuchtet auf. Nach einer kurzen Initialisierung erscheint im Display der ausgewählte Satellit, den Sie innerhalb der nächs- • Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satel- ten 10 Sekunden durch Drücken der „Hoch“...

  • Page 7: Ausleuchtzone

    Ausleuchtzone Technische Daten Antennen Typ ........Off-Set-Spiegel Anzahl der Teilnehmer ....1 (Campingman GPS) / 2 (Campingman GPS/Twin) LNB Typ ..........Universal LNB Frequenzband ........Ku Band Frequenzbereich ......10.7 GHz bis 12.75 GHz LNB Verstärkung .......32 dBi Empfangsleistung ......50 dBW Polarisation ..........V/H oder RHCP/LHCP Motorsteuerung .......2-Achsen DC Motor...
  • Page 8 Brillantes Fernsehen Brillantes Fernsehen Campingman GPS Campingman GPS / Twin English Stand: v3.1 Februar 2014 // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv User manual and installation instructions...
  • Page 9 Contents Safety Information Caution – Improper handling by unqualified personnel can cause serious damage to this equipment. Unqualified personnel who tamper with this equipment may be held liable for any resultant damage to the equipment. Note – Before you begin, carefully read each of the procedures in this ma- nual.

  • Page 10: System Components

    For a complete shutdown, press the power button. Warning: The Campingman GPS/Twin has an additional connection for a second set- top box. The control unit must be operated only on the selected „POWER LNB1“ port. Only this is provided for controlling.

  • Page 11: Gluing Instructions

    Make sure that the cables are not curved too much to avoid signal loss and damage the cable (bending radius max. 5-7 cm). Connection Campingman GPS Note: For easier disassembly of the antenna (eg change of vehicle) you can screw the additional mounting feet with the antenna feet and cause them to stick with your vehicle roof.

  • Page 12: The Control Unit

    The contron unit Satellite broadcasting Front view of the control unit Direct Broadcast Service (DBS) satellites broadcast audio, video and data information from satellites located 22 miles in space. A receiving station, such as the antenna, should LCD Display Power switch include a dish and satellite receiver to receive the signals and process them for use by the consumer audio and video equipment.

  • Page 13: Startup And Operation

    Startup and operation Troubleshooting No Signal 1. Turn on the control unit, the screen of the display lights up. After a short initialization the display shows the selected satellite, you can change it within the next 10 seconds • Objects such as trees, bridges, and large buildings, which are located in the angle of by pressing the keys „Up“...

  • Page 14: Footprint

    Footprint Specifications Antenna typ ..........Off-Set-Dish Users ...............1 (Campingman GPS) / 2 (Campingman GPS/Twin) LNB typ ............Universal LNB Frequenzy band ........Ku Band Frequenzy range ........10.7 GHz to 12.75 GHz LNB gain ............32 dBi Minimum EIRP ..........50 dBW Polarization ..........V/H or RHCP/LHCP Type of Stabilisation ......2-Axis DC Motor...
  • Page 15 Status: v3.1 February 2014 // Technical changes, misprint and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
