Summary of Contents for IFM OA

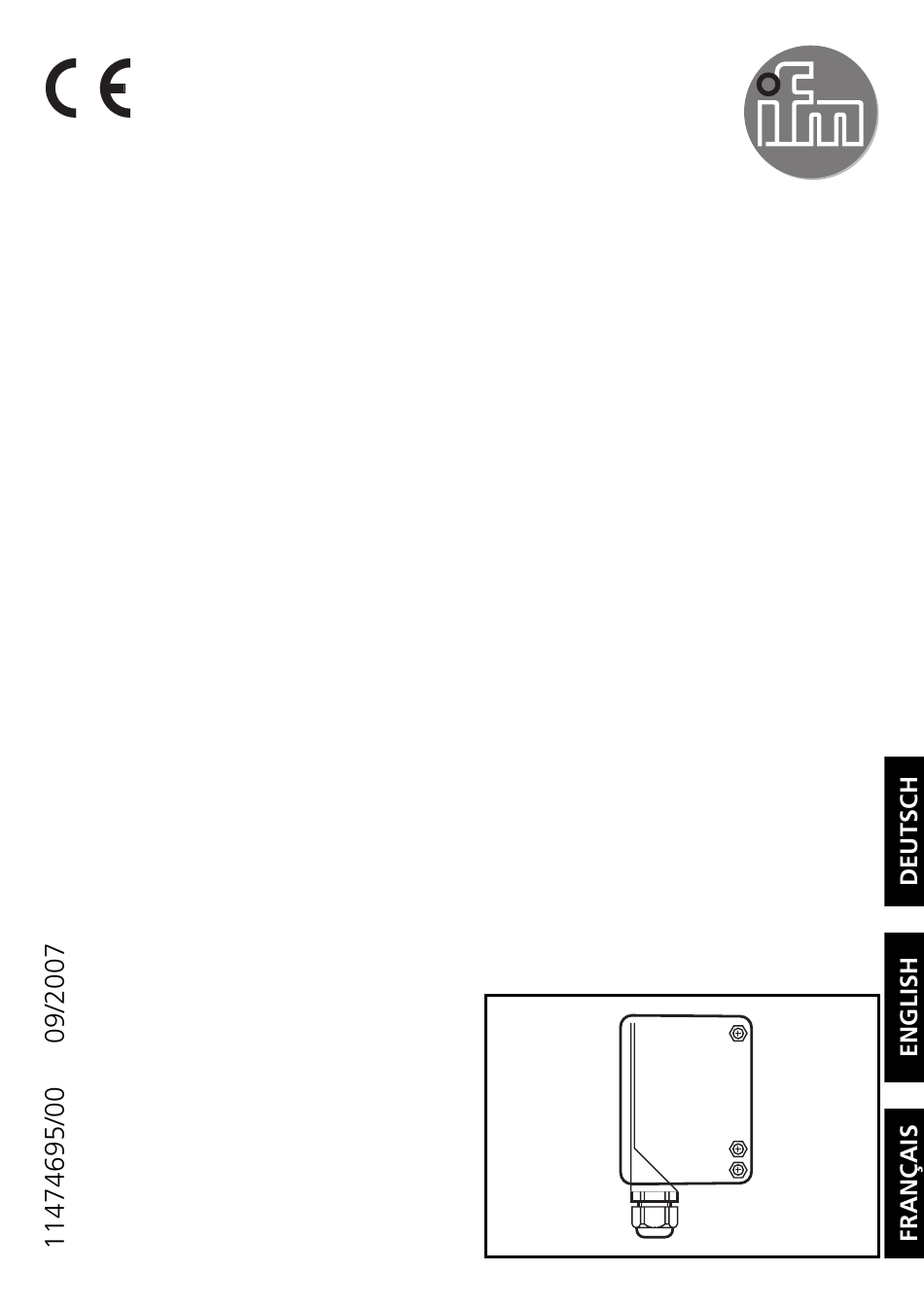

- Page 1 Montageanleitung Installation Instructions Notice de Montage Reflexlichttaster Diffuse reflection sensor Système réflexion directe...
-
Page 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der Reflexlichttaster erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal. Tastweite (“range”): siehe Typaufkleber (Wert bezogen auf weißes Papier 200mm x 200mm). Bedien- und Anzeigeelemente Potentiometer 1 S1: Ausgangsfunktion Empfindlichkeit sens time on off Potentiometer 2 S 2: Zeitfunktion time Dauer der... -
Page 3: Montage
Montage LEDs rot, gelb, grün LED rot Richten Sie den Reflexlichttaster auf das zu erfassende Objekt aus und montieren Sie ihn mit Hilfe einer Montagehalterung. Nach dem elektrischen Anschluß können Sie das Gerät mit Hilfe der LED-Anzeige genau ausrichten: • Die roten LEDs leuchten bei genauer Ausrichtung. •... -
Page 4: Betrieb
Schalter 3 = b: Objekt Das Signal “kein Objekt vorhan- den” wird verzögert an den Schaltausgang weitergegeben. S1 = • Bei S1 = schaltet der Aus- gang AUS nach abfallender Flanke + t. • Bei S1 = schaltet der Aus- S1 = gang EIN nach abfallender t' -t-... -
Page 5: Functions And Features
Functions and features The diffuse-reflection sensor detects objects and materials without contact and indicates their presence by a switched signal. Range: see type label (value referred to white paper 200mm x 200mm). Controls and indicators potentiometer 1 S1: output function sensitivity sens time... -
Page 6: Installation
Installation LEDs red, yellow, green LED red Align the photocell towards the object to be detected and fix it by means of a mounting device. Following electrical connection the photocell can be set exactly by means of the LED display: •... -
Page 7: Operation
Switch 3 = b: Objekt The signal “no object present” is transferred to the switching output after a delay. S1 = • In the case of S1 = output switches OFF after the falling edge + t. • In the case of S1 = S1 = output switches ON after the t' -t-... -
Page 8: Fonctionnement Et Caractéristiques
Fonctionnement et caractéristiques Le système réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation. Range: voir l’étiquette (valeur sur du papier blanc 200mm x 200mm). Eléments de service et d’indication potentiomètre 1 S1: fonction de sortie sensibilité... - Page 9 Montage LED rouge, jaune, verte LED rouge Orienter le système réflexion directe en direction de l’objet à détecter et le fixer avec une équerre de fixation. Suivant le raccordement électrique la cellule peut étre orienté précisément à l’aide de la LED: •...
- Page 10 Sélecteur 3 = b: objet Le signal «pas d’objet présent» est passé à la sortie de commuta- tion avec un retard. S1 = • Si S1 = la sortie déclenche après le front descendant +t. • Si S1 = la sortie enclenche après le front descendant +t.
