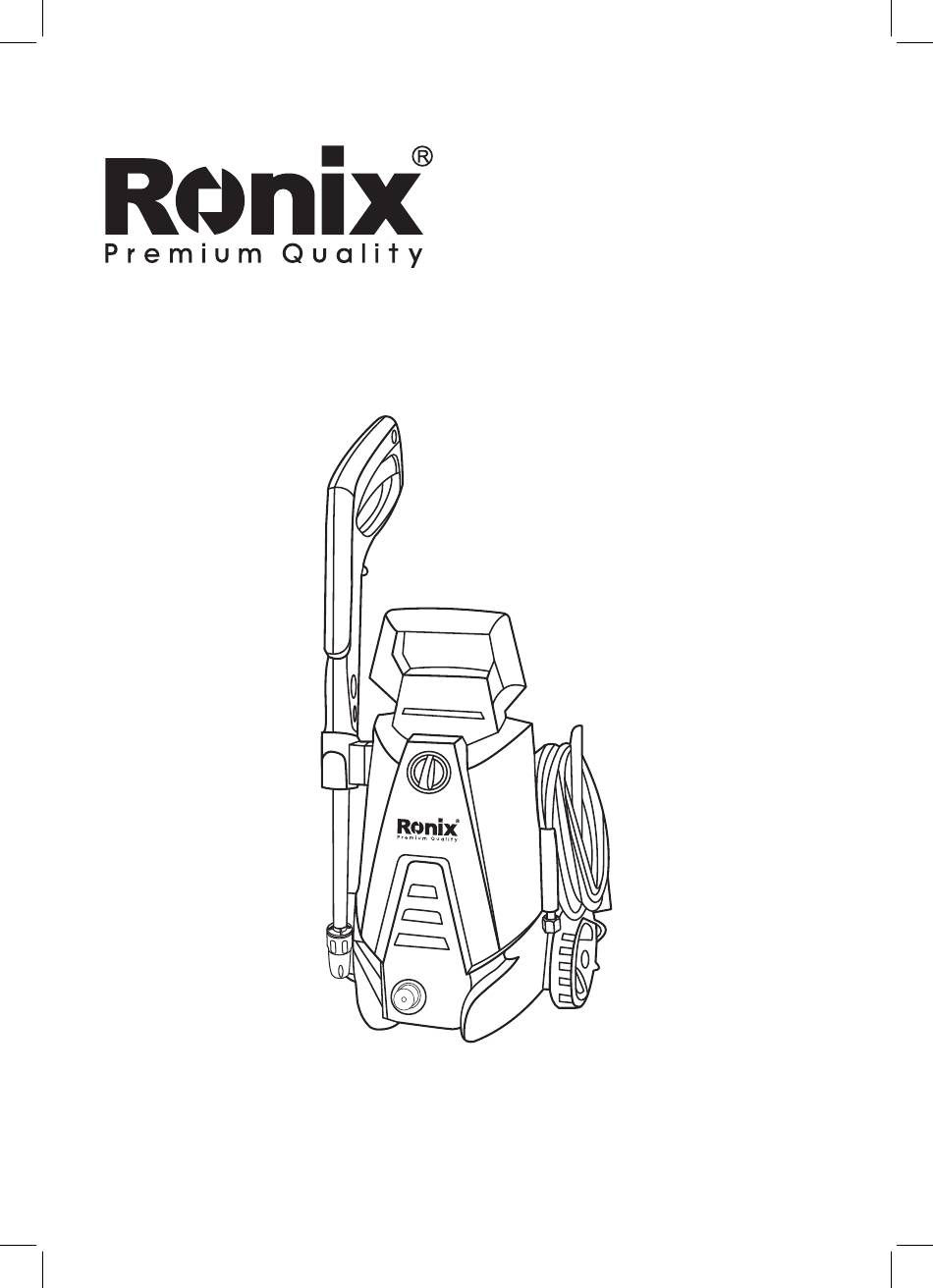

- Page 1 UNIVERSELLE HOCHDRUCKREINIGER MIT 100 BAR RP-U100 www.ronixtools.com...
-
Page 3: Technische Daten
TECHNISCHE DATEN RP-U100 Modell Motortyp Universal Maximaler Druck 100Bar Frequenz 50-60Hz Abmessungen Produktgröße: 327×259×546mm Motorleistung 1400W Nenndruck 70Bar Nennfluss 5.5 L/Min Spannung 220-240V Motorwicklungsmaterial Kupfer Maximaler Durchfluss 6.5 L/Min Schutzklasse Schutzart IPX5 Nettogewicht Bruttogewicht 6.95Kg 2/1 Schnellanschluss, Wassereinlassmutter, verstellbare Lanze, Turbolanze, 5 Meter Enthält... - Page 4 GERÄTEKOMPONENTEN Pistolenverriegelung Handle Hochdruckschlauch Kabelhaken Auslöser Spritzpistole Ein-/Ausschalter Verstellbare Turbo-Lanze Lanze Netzkabel Wasserablauf Wasseranschluss Reinigungsmittelflasche PRODUKTBESCHREIBUNG: ZWECK - Der Hochdruckreiniger ist für die Reinigung von Fahrzeugen, Maschinen, Gebäuden, Fassaden usw. im privaten Bereich konzipiert. ANWENDUNGSBEREICHE - Verwenden Sie die Maschine niemals in potenziell explosiven Bereichen! - Die Betriebstemperatur muss zwischen 0 und +40 °C liegen.
-
Page 5: Wichtige Sicherheitsanweisungen
Wasser, da dies den Betrieb beeinträchtigen und die Lebensdauer der Maschine verkürzen kann. - Zubehör kann verwendet werden, um Arbeiten mit Schaumreinigern oder Sandstrahlen durchzuführen. WICHTIG! Diese Maschine ist nicht für den Anschluss an das Trinkwassernetz geeignet. WICHTIGE SICHERHEITSANWEISUNGEN WARNUNG! Dieses Gerät ist nicht für die Verwendung durch Kinder oder andere Personen ohne Hilfe oder Aufsicht bestimmt, wenn ihre physischen, sensorischen oder geistigen Fähigkeiten die sichere Verwendung... - Page 6 WARNUNG! Dieses Gerät wurde für die Verwendung mit dem vom Hersteller gelieferten oder empfohlenen Reinigungsmittel konzipiert. Die Verwendung anderer Reinigungsmittel oder Chemikalien kann die Sicherheit des Geräts beeinträchtigen. WARNUNG! Verwenden Sie das Gerät nicht in der Nähe von Personen, es sei denn, sie tragen Schutzkleidung.
- Page 7 Sicherheit des Geräts. Verwenden Sie nur vom Hersteller empfohlene Schläuche, Armaturen und Kupplungen - Verwenden Sie das Gerät nicht, wenn das Netzkabel oder wichtige Teile des Geräts beschädigt sind, z. B. Sicherheitseinrichtungen, Hochdruckschläuche oder die Spritzpistole. WARNUNG! Wenn eine Verlängerungsschnur verwendet wird, müssen Stecker und Steckdose wasserdicht sein.
- Page 8 B. bei Kontakt mit Reinigungsmitteln: mit reichlich sauberem Wasser abspülen). ACHTUNG Durch schlechte Bedingungen im Stromnetz können kurzzeitige Spannungsabfälle auftreten, wenn das Gerät gestartet wird. Dies kann andere Geräte beeinflussen (z. B. Blinken einer Lampe). Wenn die NETZIMPEDANZ Zmax <0,335 OHM beträgt, sind solche Störungen nicht zu erwarten.
-
Page 9: Wartung
WARTUNG HINWEIS: Bevor Sie mit Hochdruckreiniger arbeiten, trennen Sie den Stecker von der Stromversorgungssteckdose. - Um eine gute Leistung sicherzustellen, überprüfen und reinigen Sie die Saug- und Reinigungsmittelfilter alle 50 Betriebsstunden. - Reinigen Sie die Düse mit dem mitgelieferten Werkzeug. Entfernen Sie die Lanze aus der Pistole, entfernen Sie Schmutz aus dem Düsenloch und spülen Sie es aus. - Page 10 Symptome Ursache Empfohlene Maßnahmen - Stecken Sie die Maschine ein. - Maschine nicht eingesteckt - Versuchen Sie eine andere Steckdose Hochdruckreiniger -Defekte Steckdose Ersetzen Sie die Sicherung. startet nicht: Durchgebrannte Sicherung - Andere Maschine ausschalten -Defektes Verlängerungskabel Versuchen Sie es ohne Verlängerungskabel.
- Page 11 UNIVERSAL HIGH PRESSURE WASHER 100 BAR RP-U100...
-
Page 12: Product Specifications
PRODUCT SPECIFICATIONS Model RP-U100 Motor Type universal Max Pressure 100Bar Frequency 50-60Hz Dimension Product Size: 327×259×546mm Motor Power 1400W Rated Pressure 70Bar Rated Flow 5.5 L/Min Voltage 220-240V Motor Winding Material copper Max. Flow 6.5 L/Min Protection Class Degree of Protection... -
Page 13: Parts List
PARTS LIST High Gun Lock Pressure Handle Hose Cord Hook Trigger Spray Gun Power Cord On/off switch Adjustable Turbo Lance Detergent Lance Bottle Water Outlet Water Inlet Wheel PRODUCT DESCRIPTION PURPOSE - The high pressure cleaner is designed to clean vehicle, machines, buildings, facades, etc. -
Page 14: Important Safety Instructions
sand spraying. IMPORTANT! This machine is not suitable for connection to the potable water mains. IMPORTANT SAFETY INSTRUCTIONS WARNING! This appliance is not intended for use by children or other persons without assistance or supervision if their physical, sensory or mental capabilities prevent them from using it safely. - Page 15 chemical may adversely affect the safety of the appliance. WARNING! Do not use the appliance within range of person unless they wear protective clothing. WARNING! - High pressure jets can be dangerous if subject to misuse. The jet must not be directed at persons, live electrical equipment or the appliance itself. - Do not direct the jet against yourself or others in order to clean clothes or foot-wear, - Risk of explosion...
- Page 16 trigger gun. WARNING! If an extension cord is used, the plug and socket must be of watertight construction. WARNING! Inadequate extension cords can be dangerous. - This high pressure washer must not be used at temperatures below 0°C. WARNING! - Cord on drums should always be completely un winded to prevent the cord from overheating.
-
Page 17: Electrical Shock Hazard
equipment (e.g. Blinking of a lamp). If the MAINS IMPEDANCE Zmax <0.335 OMH, such disturbances are not expected. (in case of need, you may contact your local supply authority for further information.) WARNING! ELECTRICAL SHOCK HAZARD Improper connection of the equipment grounding conductor can result in a risk of electrical shock. - Page 18 ASSEMBLY -Position the washer as NEAR as possible to the water supply. - The washer must be used standing on a secure, stable, positioned as shown. - Fit the lance into the gun and rotate it until the two parts are completely locked.
-
Page 19: Operation
- Connect the water supply hose to female coupler. Then connect to water inlet of the washer. The supply hose must have an internal diameter of at least 13mm and must be reinforced. Water supply must be at least equal to the washer delivery capacity. - Page 20 allow air to escape and dis charge residual pressure in the hose. - Keeping the trigger pressed push the switch to start the motor. - When restarting the motor, always keep the trigger pressed. NOTE: THE MOTOR ONLY RUNS WHEN THE TRIGGER IS OPERATED. CORRECT USE OF STANDARD ACCESSORIES - The washer is equipped with adjustable nozzle.
-
Page 21: Maintenance
the surface, working from the bottom upwards. - Avoid allowing the rinsing water to run on to unwanted surfaces. STORAGE - Switch off the washer. - Turn off the water supply tap. - After use, the detergent residuals should be removed from the tank. - Discharge residual pressure by pressing the trigger until no more water comes out of the lance nozzle. -
Page 22: Troubleshooting
- clean the nozzle with tool provided. remove the lance from the gun, remove any dirt from the nozzle hole and rinse. TROUBLESHOOTING Disconnect from the electrical power supply before carrying out user maintenance or checking is correct functioning. To avoid unnecessary disappointments, you should check the following before contacting the service organization. - Page 23 Symptom Cause Recommended Action - Plug in machine - Machine not plugged in - Try another socket - Defective socket Machine refuses to start - Replace fuse - Fuse has blown - Switch off other machine - Defective extension cord - Try without the extension cord - Check that hoses and connections are - Pump sucking air...
- Page 24 www.ronixtools.com...
