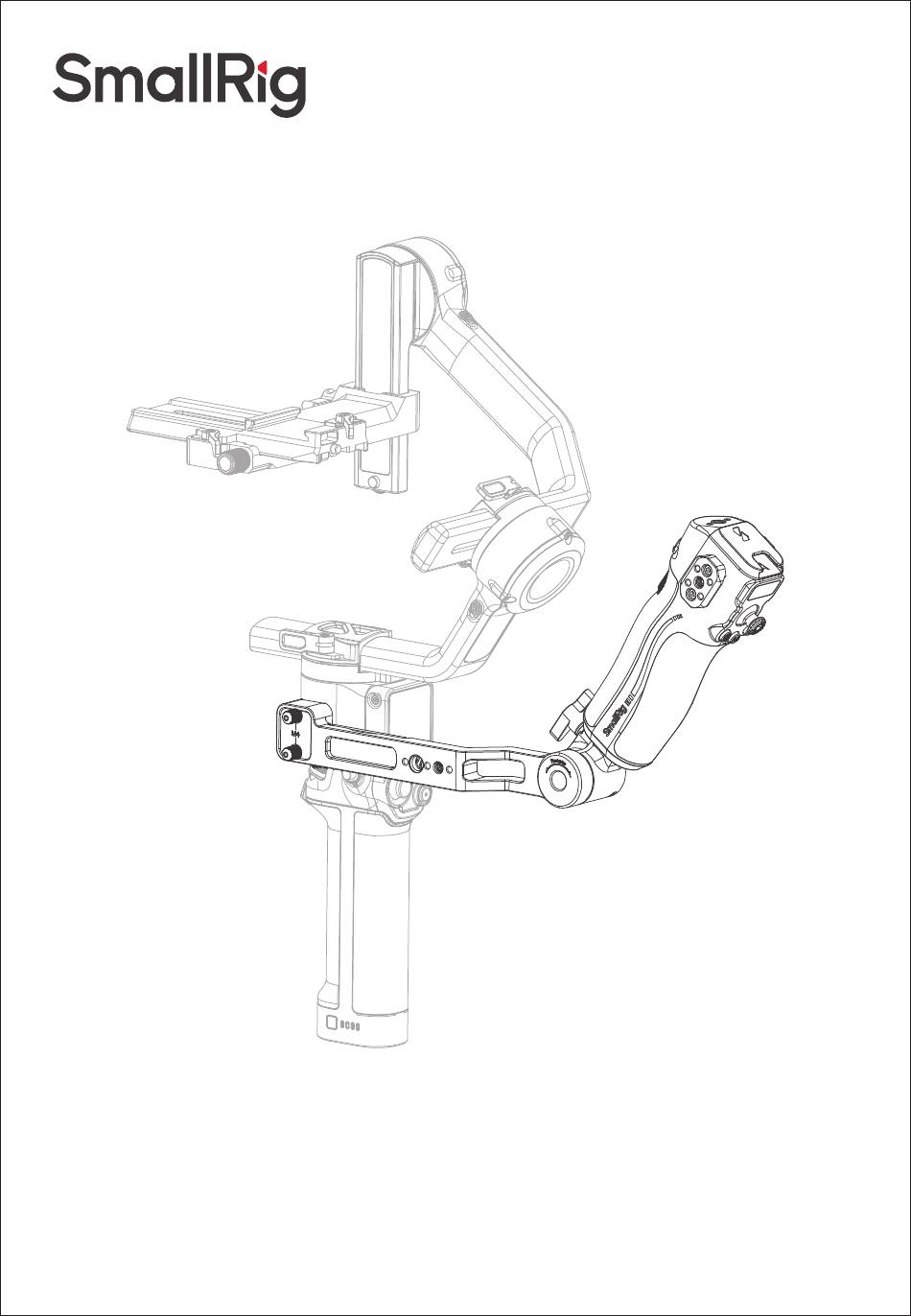

- Page 1 Focus Control Handle for DJI RS Series Operating Instruction...
-
Page 2: Product Dimension
· Thank you for purchasing SmallRig's product. · Please read this Operating Instruction carefully. · Please follow the safety warnings. Warning · Please keep the product dry and avoid contact with water or other liquids. · Do not use the product in high temperature, humid, or dusty environments. -
Page 3: Product Details
Product Details ⑯ ⑩ ⑬ ⑤ ⑧ ⑨ ⑥ ① ② ④ ⑦ ③ ⑰ ⑯ ⑪ ⑫ ⑭ ⑯ ⑮ ⑬ M4 anti-slip screw ⑦ Scroll Wheel ① Joystick ⑭ Limit column ② ⑧ Sliders Record button ⑮ Pin ③... -
Page 4: Product Function
Product Function 1.Joystick: Push the joystick up and down to control the gimbal's pitch axis movement, and push the joystick left and right to control the gimbal's translation axis movement. Joystick calibration method: [Press the trigger button three times in a row, and keep pressing the fourth time. -
Page 5: Product Use
Icons ① “ ”, “ ”,“ ”： Mode indicator, displayed after the stabilizer enters sleep mode“ ” ② “ ” Icon means connected, “ ” icon means connection failed; ③ “ ” 360 degree rotation mode; ④ “ ” Vertical shooting mode; ⑤... -
Page 6: Specifications
Maximum allowable input current ≤ 1A Allowable input voltage range 9V-17V Manufacturer Email: support@smallrig.com Manufacturer: Shenzhen Leqi Innovation Co., Ltd. Add: Rooms 101, 701, 901, Building 4, Gonglianfuji Innovation Park, No. 58, Ping'an Road, Dafu Community, Guanlan Street, Longhua District, Shenzhen, Guangdong, China. - Page 7 DJI RS 系列稳定器跟焦单手柄 操作指引...
- Page 8 感谢您购买 SmallRig 产品。 使用本产品之前，请仔细阅读操作指引。 请注意所有警告提示并遵循使用操作指引的所有指令。 重要提示 请保持产品干燥，避免接触水或其他液体。 请勿在高温、潮湿或多尘的环境中使用产品。 请勿将产品置于易燃物品附近，并避免长时间使用。 若发现产品有任何损坏，请立即停止使用并联系售后 服务部门进行维修或更换。 请勿拆卸产品，如果您怀疑产品有任何问题，请联络购买平台，申请售后处理； 只有连接DJI稳定器左侧的滑条，且必须通过扳手锁紧旋钮，该产品才可以正确控制DJI稳定器； 该产品专用于控制DJI RS 2 / RS 3 Pro / RS 4 / RS 4 Pro 稳定器。 包装清单 稳定器跟焦提壶手柄 保修卡 × 1 × 1 兼容性 DJI RS 2 / DJI RS 3 Pro / DJI RS 4 / DJI RS 4 Pro 产品尺寸...
- Page 9 产品介绍 ⑯ ⑩ ⑬ ⑤ ⑧ ⑨ ⑥ ① ② ④ ⑦ ③ ⑰ ⑯ ⑪ ⑫ ⑭ ⑯ ⑮ 滚轮 ⑬ M4 防脱螺丝 摇杆 ⑦ ① 滑条 ⑭ 限位柱 录制键 ⑧ ② 模式切换 ⑮ Pin 针 ③ ⑨ QD接口 睡眠模式...
- Page 10 产品功能 1. 摇杆：上下推动摇杆控制稳定器俯仰轴运动，左右推动摇杆控制稳定器平移轴运动，摇杆 校准方法:连续按扳机键三下，第四下长按，屏幕显示校准图标“ ”，然后摇杆在极限位置 旋转6圈以上停止，摇杆停留中间位置20秒不做任何操作，等待校准完成，若校准失败则显 示校准错误“ ”，需要重新校准，若校准成功则不显示； 2. 录像/拍照键：此键有两段行程，轻按（第一段行程）控制相机自动对焦，重按（第二段 行程）控制相机开始录像，录制开始后显示录制时长，再次点击停止录制，重按并长按控制 相机拍照。 3.模式切换（M键）：单击切换模式、双击进入/退出竖拍模式（RS 4 /RS 4 Pro无此功能）、 三击进入/退出360°旋转模式、长按M键进入运动模式/松开退出，长按M时同时双击扳机键 锁定（退出锁定）运动模式。 4.睡眠模式：单击或双击开关机键稳定器进入/退出睡眠状态。 5.显示屏：显示手柄现有模式，屏幕亮起证明连接正常。 6.扳机键（回中/锁定）：单击：安装DJI LiDAR焦点测距器或Ronin图传并开启，开启或关闭 智能跟随；双击：稳定器回中，三击：进入自拍模式，长按不放：锁定稳定器三轴，长按扳 机键同时单击M键锁定或退出锁定稳定器（不按扳机键情况下锁定）。 7.滚轮：默认功能为线控跟焦/变焦，可在稳定器DJI RS 2 / RS 3 Pro / RS 4 / RS 4 Pro触控屏 内更改设置，可设置为跟焦电机、线控跟焦/变焦，调节相机ISO、光圈、快门速度，以及控 制横滚轴、平移轴或俯仰轴。可根据触屏上的设置，更改对应的拨轮速度、平滑度、正反方...
- Page 11 产品使用 ① 在稳定器左侧通过螺丝锁紧手柄连接臂，必须锁紧安装旋钮。 ② 手柄通电后，自动开机，可依据手柄功能和稳定器功能正常使用。...
- Page 12 产品参数 产品尺寸 194 × 76.8 × 66.5mm 产品重量 380.0 ± 5.0g 材料 铝合金 塑胶 建议充电环境温度 5℃ ~ 40℃ 额定功率 0.5W 最大允许输入电流 ≤ 1A 允许输入电压范围 9V-17V 执行标准：GB4943.1-2022 制造商: 深圳市乐其创新股份有限公司 地址: 中国广东省深圳市龙华区观澜街道大富社区平安路58号共联富基创新园4栋101、701、901 委托商：深圳市乐长科技有限公司 地址: 中国广东省深圳市龙华区观澜街道大富社区平安路58号共联富基创新园4栋201...
