Summary of Contents for SmallRig 4525

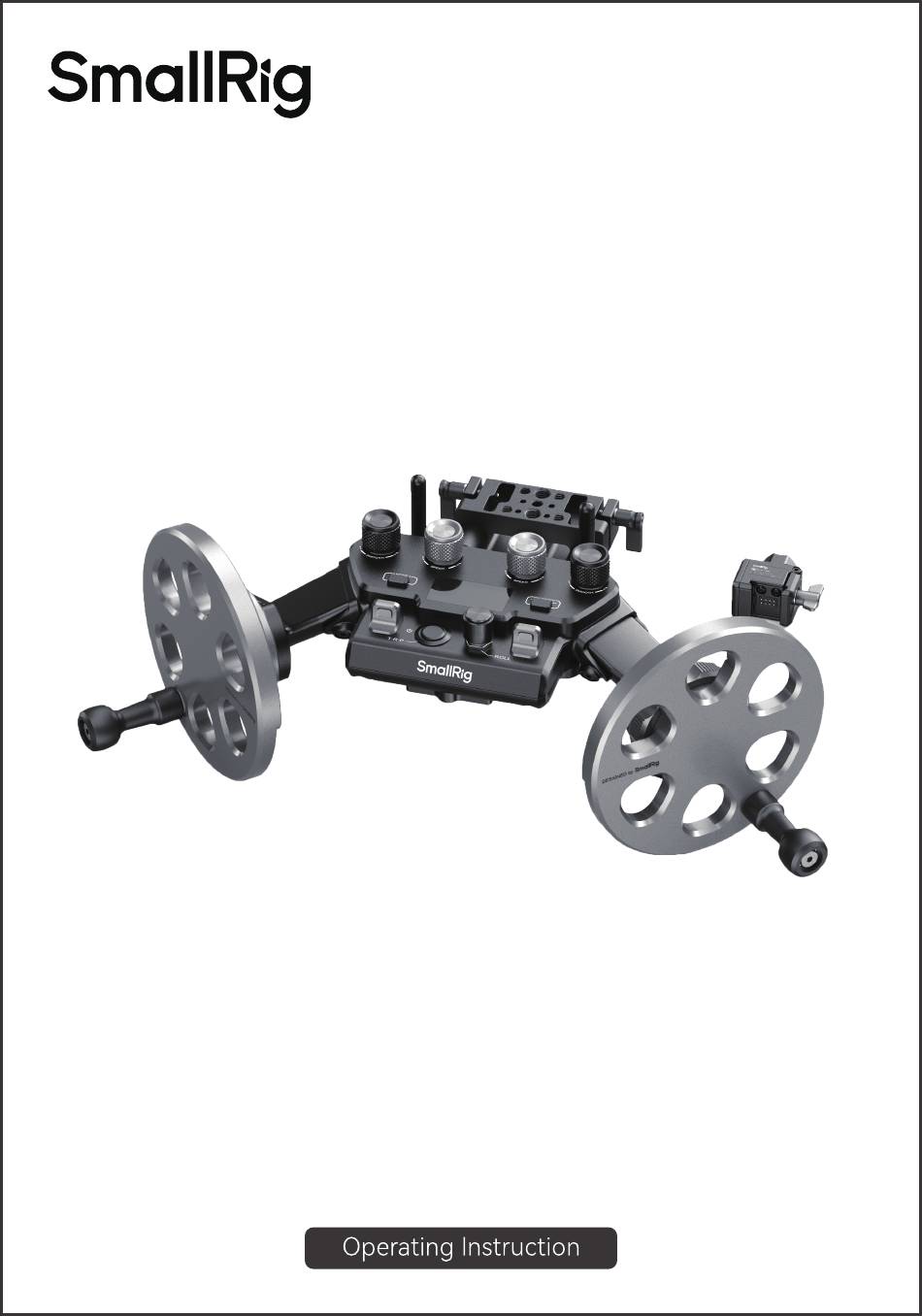

- Page 1 Gimbal Control Wheels (for DJI RS Series)
-
Page 2: Important Reminder
· Thank you for purchasing SmallRig's product. · Please read this Operating Instruction carefully. · Please follow the safety warnings. Important Reminder · Please keep the product dry and avoid contact with water or other liquids. · Do not use the product in high temperature, humid, or dusty environments. - Page 3 Product Details Stabilizer control wheel ⑧ ⑧ ⑦ ⑦ ③ ④ ② ⑥ ① ⑤ ⑨ ⑥ ⑩...
-
Page 4: Power Switch
1. Power Switch： (1) Press and hold the power button to turn on the device; (2) When the device is powered on, press and hold the power button for 2 seconds to power it off. (3) Click the switch to adjust the position of the "TRP" function. There are 6 positions in total. - Page 5 7. Smoothness Knob： (1) Use the "SMOOTH" knob to control the smoothness of the rotation of each axis of the stabilizer. (2) The smoothness decreases when turning clockwise, and the opposite is true when turning counterclockwise. 8. Speed Knob： (1) Use the "SPEED" knob to control the speed of each axis of the stabilizer. (2) Clockwise rotation increases the speed, and counterclockwise rotation decreases the speed.
-
Page 6: Icon Indication
In the Box Stabilizer control wheel Operating Instruction × 1 × 1 Receiver × 1 Icon Indication 1. “M1 M2 M3” Mode indicator: Displayed after the gimbal enters sleep mode indicating that the “sleep mode” is on and the gimbal cannot be controlled. Power display, the power display bar flashes when charging. -
Page 7: Product Parameters
Product Parameters A: Mechanical Properties Reference value USB -C Lifespan >5000 times B: USB -C Electrical Characteristics Rated Input Voltage Rated Input Current ≤ 0.5A Rated Operating Power 5V power supply, ≤ 2.5W Maximum allowable input current of the port ≤1A Maximum allowable input voltage of the port ≤... -
Page 8: Service And Warranty
5. Product damage caused by fires, floods, lightning and other force majeure factors. Warranty Mode • For the products within the scope of warranty, SmallRig will repair or replace them on the basis of specific failures; the repaired / replaced products / parts are entitled to the remaining part of the original warranty period. - Page 9 控制轮 (适用于大疆 RS 系列稳定器) 操 作 指 引...
- Page 10 感谢您购买 SmallRig 产品。 使用本产品之前，请仔细阅读操作指引。 请注意所有警告提示并遵循使用操作指引的所有指令。 重要提示 · 请保持产品干燥，避免接触水或其他液体。 · 请勿在高温、潮湿或多尘的环境中使用产品。 · 请勿将产品置于易燃物品附近，并避免长时间使用。 · 若发现产品有任何损坏，请立即停止使用并联系售后服务部门进行维修或更换。 包装清单 稳定器控制轮 × 1 接收器 × 1 操作指引 × 1 警告 · 请勿拆卸产品，如果您怀疑产品有任何问题，请联络购买平台，申请售后处理。 · 只有连接DJI稳定器左侧的滑条，且必须通过扳手锁紧旋钮，该产品才可以正确 控制DJI稳定器。 · 该产品专用于控制DJI RS 2 / RS 3 Pro / RS 4 / RS 4 Pro 稳定器。...
- Page 11 产品介绍 稳定器控制轮 ⑧ ⑧ ⑦ ⑦ ③ ④ ② ⑥ ① ⑤ ⑨ ⑥ ⑩...
- Page 12 1. 电源开关键： (1) 长按开关键开机； (2) 开机状态下，长按开关键2秒关机； (3) 单击开关键，调节“T R P”功能的位置，共6组位置排布方式。 ( T：航向轴；R：横滚轴； P：俯仰轴 ) 2. 模式按键 (MODE)： (1) 单击M键切换模式，屏幕显示随模式切换M1-M2-M3。 (2) 频道切换： · 长按模式键两秒“CH 0”闪烁，可调整频道，点击“RECENTER”频道数值增加，点 击“MODE”频道数值减小，再次长按“MODE”频道调整完毕。 · 切换信号接收器信道参数： 情况一：接收器与遥控模块连接正常情况下，双击接收器按键，接收器进入信 道切换模式，重复第“1”步，同步设置接收器信道参数。 情况二：接收器与遥控模块不能连接，接收器红灯常量，在接收器上长按按键， 蓝灯闪烁复位信道为“00”，停止闪烁即复位成功，将控制轮切换为“00”，连接 成功后，按照情况一进行设置。 3. 回中按键 (RECENTER): (1) 单击：云台回中。 (2) 双击：云台睡眠（自动锁轴），再次双击恢复工作。 4. 方向轮盘: 该功能对应RS2机身上的摇杆，功能如下：...
- Page 13 6. 方向拨杆: 根据不同人的使用习惯，控制轮转动时稳定器匹配的轴转动方向，通过上下拨动 该键来控制方向。 7. 平滑度旋钮: (1) 通过 “SMOOTH” 旋钮，来控制稳定器各轴转动的平滑度。 (2) 顺时针平滑度降低，逆时针相反。 8. 速度旋钮: (1) 通过 “SPEED” 旋钮，来控制稳定器各轴转动的速度。 (2) 顺时针旋转速度提升，逆时针相反。 9. 调平旋钮： 该旋钮可以微调稳定器横滚轴位置，在稳定器出现水平偏差时，可以调整稳定器 水平位置。 10. USB-C接口： 外接5V电源为控制器供电或者数据连接接口，如支持固件升级；额定输入电压5V； 额定输入电流≤ 0.5A；仅支持电源输入功能，此接口不支持给NPF电池供电。 11. NPF电池接口： (1) 外接NPF电池，电源为外接电池供电（不支持对电池充电）。 (2) 额定输入电压7.4V，电流 ≤ 5A。 12. 快装板安装位置： 控制轮底部有1/4"-20 定位孔和3/8"-16 定位孔，用于安装不同规格快装板。 13.
- Page 14 接收器 (用于远程接受无线信号) ② ③ ① 1. 锁紧旋钮： 锁紧接收器。 2. 限位柱： 限位柱必须与大疆稳定器NATO接口上的对应，否则无法控制稳定器。 3. Pin针： 拆装过程中不可太过暴力，否则会损伤Pin针接口。 图标指示 1. M1 M2 M3 模式指示：稳定器进入休眠后显示 ，代表“睡眠模式”开启， 无法控制稳定器。 电量显示，充电时电量显示条闪烁。 信号连接图标，闪烁代表正在调整信道，不闪烁代表已连接；“0”代 表信道数值。 代表USB-C 接口在供电。 代表各轴控制的顺序：从左到右是“P-T-R”。 产品使用 1. 在稳定器左侧通过滑条连接接收器，必须对准防偏转柱才可以安装，开启稳定器。 2. 在三脚架上安装控制轮，长按控制轮上的开关按键，开机后就可以正常使用。 3. 接收器显示蓝灯则正常连接，如果显示红灯则连接不正常，请重新连接。...
- Page 15 产品参数 A：机械特性 参考值 USB-C 使用寿命 ＞5000次 B：USB-C 电气特性 额定输入电压 额定输入电流 ≤ 0.5A 额定工作功率 5V供电，≤ 2.5W 端口最大允许输入电流 ≤ 1A 端口最大允许输入电压 ≤ 12V C: 外接NPF电池参数 输入电压范围 6.2 ~ 8.4V 适用电池类型 NPF550、NPF570、NPF750、NPF970 额定电压 Nominal voltage 7.4V 额定电流 (典型值) 100mA 额定功率 (典型值) 0.74W 端子最大充许输入电压 ≤...
- Page 16 SmallRig产品自下单付款之日起享有质保服务。 ·电子产品(除V口电池): 1年质保。 ·V口电池：2年质保。 ·非电子产品：2年质保。 注 : 若销售地国家或地区的适用法律法规有冲突的，以销售地国家或地区有关质保期的法律法规为准。 质保无效说明 1. 当用户违反操作指引或用户手册中“重要提示”任何一条导致的质量失效，不在质保范围内。 2. 产品序列号标识已经被撕毁或无法辨识﹐不在质保范围。 3. 产品使用不当等非产品本身质量问题﹐而造成的产品损坏﹐不在质保范围。 4. 非官方指导的私自改装﹑拆解、维修等行为而造成的损坏﹐不在质保范围。 5. 因火灾﹑水灾﹑雷击等不可抗拒力造成的产品损坏﹐不在质保范围。 维修方式 •属于质保范围的﹐SmallRig 根据产品具体的故障对产品进行维修或更换；维修后的产品 / 部件享受原有 保修期的剩余时长。 联系方式 •建议您优先前往相应购买平台联系在线客服﹐提出产品维修申请。 •您也可以通过 SmallRig 服务邮箱申请维修服务。 服务邮箱﹕support@smallrig.com 执行标准：GB4943.1-2022 LQ-B617-18 制造商: 深圳市乐其创新股份有限公司 地址: 中国广东省深圳市龙华区观澜街道大富社区平安路58号共联富基创新园4栋101、701、901 委托商：深圳市乐长科技有限公司 地址: 中国广东省深圳市龙华区观澜街道大富社区平安路58号共联富基创新园4栋201...
