H-7812
MOBILE STORAGE
CABINET
TOOLS NEEDED
11/32" Nut Driver
(included)
Screwdriver
5
3
7
8
11
PAGE 1 OF 12
1-800-295-5510
uline.com
Flathead
Hammer
CABINET PARTS
1
4
6
2
12
10
9
Pour le français, consulter les pages 11-15.
14 mm Wrench
PRIMARY ASSEMBLY
#
DESCRIPTION
1
Back Panel
2
Right Side Panel
3
Left Side Panel
4
Shelf
5
Top
6
Bottom
7
Door & Frame Assembly
HANDLE ASSEMBLY
#
DESCRIPTION
8
Lock Bar
9
Locking Handles with Keys
10
Locking Cam
11
Cotter Pin
12
Lock Bar Guide
CAUTION! Some parts may have sharp edges.
Take care when handling various pieces to
avoid injury. For safety, wear work gloves
when assembling.
Para Español, vea páginas 6-10.
QTY.
1
1
1
4
1
1
1
QTY.
2
1
1
1
2
0624 IH-7812
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for U-Line H-7812T
Summary of Contents for U-Line H-7812T

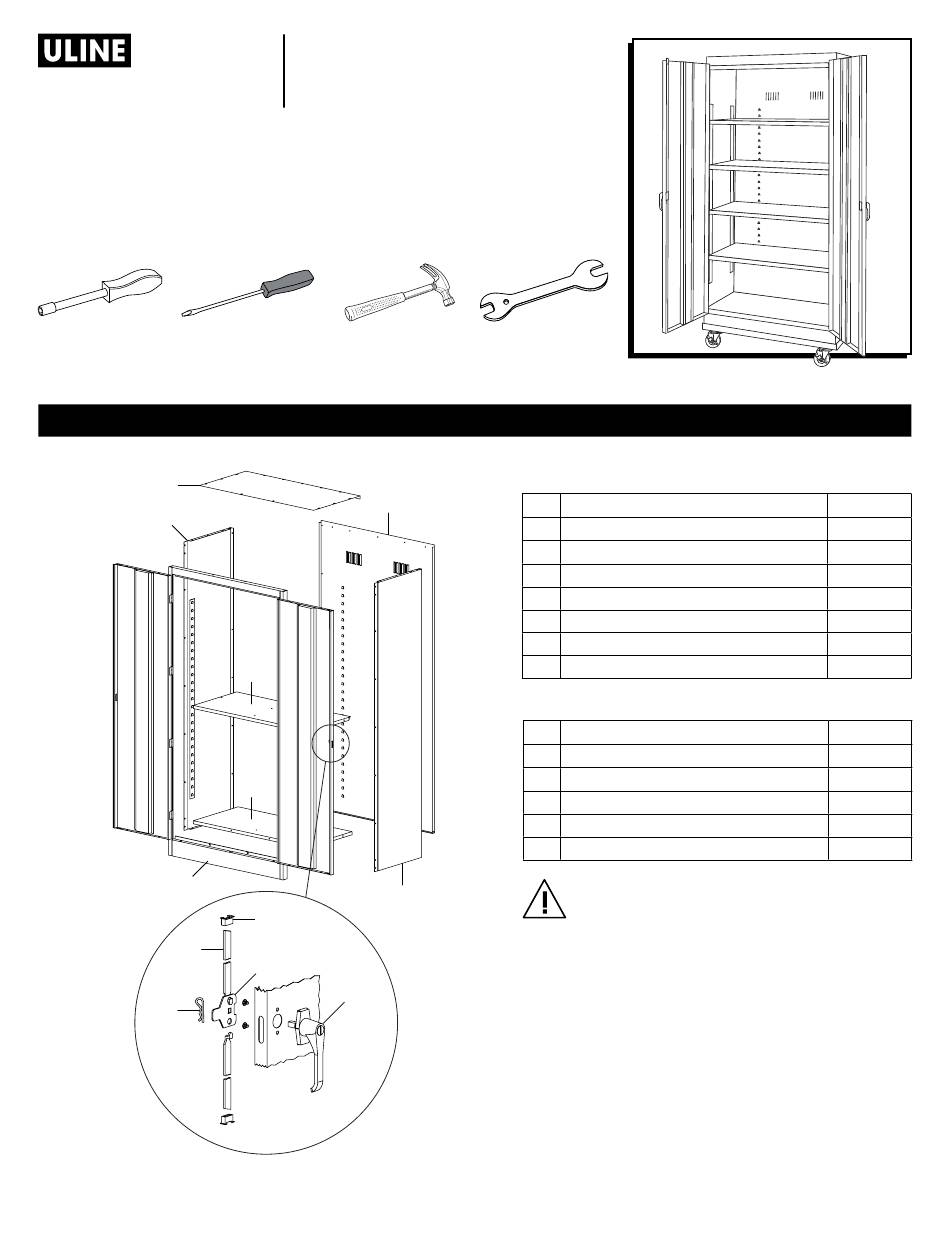

- Page 1 Para Español, vea páginas 6-10. Pour le français, consulter les pages 11-15. H-7812 1-800-295-5510 uline.com MOBILE STORAGE CABINET TOOLS NEEDED 11/32" Nut Driver Flathead Hammer 14 mm Wrench (included) Screwdriver CABINET PARTS PRIMARY ASSEMBLY DESCRIPTION QTY. Back Panel Right Side Panel Left Side Panel Shelf Bottom...
-
