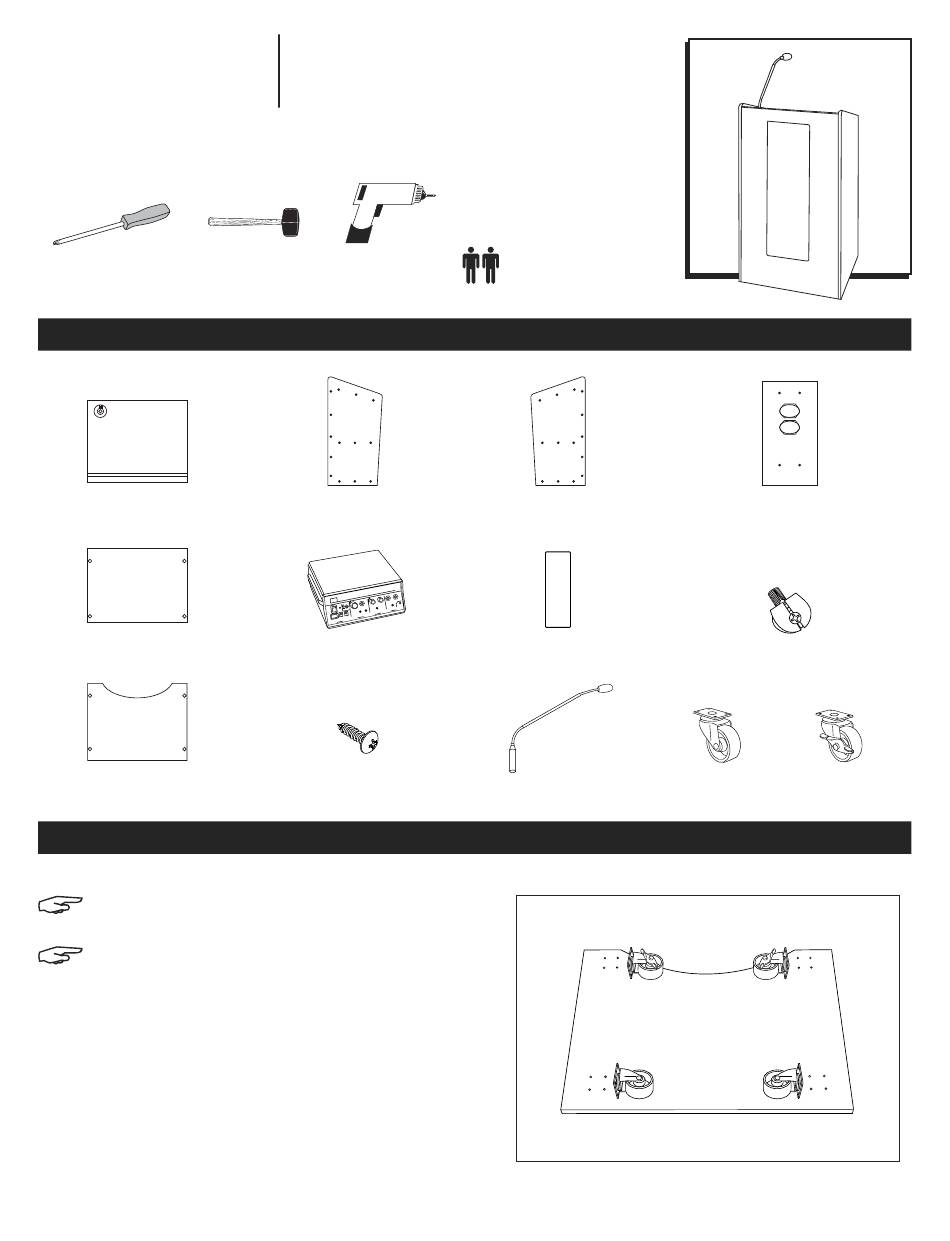

π
H-7826
SOUND LECTERN
TOOLS NEEDED
Phillips Screwdriver
Rubber Mallet
Top Reading Surface x 1
Middle Shelf x 1
Bottom Panel x 1
NOTE: Count and inspect all pieces before
disposing of any carton or packing materials.
NOTE: Two-person assembly is recommended.
1.
Place bottom panel down on a flat, smooth surface
with the caster mounting holes facing up. Install two
locking casters on curved edge side. Install two
non-locking casters on straight edge side. Use four
screws per caster. Tighten with Phillips screwdriver.
(See Figure 1)
PAGE 1 OF 21
1-800-295-5510
uline.com
Electric Drill
(optional)
PARTS
Right Side Panel x 1
Amplifier x 1
Screw x 16
Gooseneck Microphone x 1
ASSEMBLY
Pour le français, consulter les pages 15-21.
Two Person Assembly
Recommended
Left Side Panel x 1
Speaker Grille x 1
Figure 1
Para Español, vea páginas 8-14.
Front Panel with Speakers x 1
Cam Lock x 18
Caster x 2
Locking Caster x 2
0319 IH-7826
Advertisement
Table of Contents
Related Manuals for U-Line H-7826
Summary of Contents for U-Line H-7826
- Page 1 Para Español, vea páginas 8-14. Pour le français, consulter les pages 15-21. π H-7826 1-800-295-5510 uline.com SOUND LECTERN TOOLS NEEDED Phillips Screwdriver Rubber Mallet Electric Drill Two Person Assembly (optional) Recommended PARTS Top Reading Surface x 1 Right Side Panel x 1...
- Page 2 ASSEMBLY CONTINUED 2. Lay top reading surface, middle shelf, bottom panel Starting with bottom panel with casters, align dowel and front panel with speakers on a flat surface with pins and cam locks sticking out from panel with cutouts facing up. holes in right side panel.
-
Page 3: Gooseneck Microphone
ASSEMBLY CONTINUED AMPLIFIER SPEAKERS Place amplifier on shelf. Read separate amplifier Looking inside of cabinet, view backside of speaker instructions below. enclosure. Unwrap speaker wires and bring them to the front of the amplifier. Plug them into the speaker jacks GOOSENECK MICROPHONE marked "L - SPEAKER - R."... -
Page 4: Specifications
AMPLIFIER INSTRUCTIONS CONTINUED INSTALLING BATTERIES Amplifier complies with part 15 of FCC rules. Operation is subject to following two conditions: 1. The amplifier uses ten D alkaline batteries 1. This device may not cause harmful interference. (not included). 2. This device must accept any interference received, 2. -
Page 5: Amplifier Controls
AMPLIFIER CONTROLS 4. Dynamic Mic 5. Auxiliary 3. Mic Volume Control Jack – 1/4" Volume 6. Tone Control 2. Power Indicator Light 7. Left and Right Speaker Jacks – 1/4" 1. Power Switch 15. Wireless Channel LINE IN L+R SEPARATE MAIN 8. -
Page 6: Overview Of Controls
OPTIONAL WIRELESS MICROPHONE OVERVIEW OF CONTROLS FUNCTIONS DESCRIPTION Microphone Head LCD Screen Power/Mute Control Switch Select Button 1.5V Microphone Input Sensitivity Adjustment AA Batteries (included) OPERATION MICROPHONE STATUS DISPLAY MICROPHONE DATA LOCK AND UNLOCK Push the button at the same Push the Mute/ button and hold for two select... -
Page 7: Troubleshooting
TROUBLESHOOTING NOTE: Feedback is the howl or screech often heard in sound reinforcement systems. It is caused by sound from the speaker returning to the microphone. If feedback occurs, see "Feedback noise from the speakers" below. OPERATING ISSUE CAUSES RECOMMENDATIONS Feedback noise User's hand is covering head of Hold microphone under head slots. - Page 8 π H-7826 800-295-5510 uline.mx ATRIL CON SONIDO HERRAMIENTAS NECESARIAS Desarmador de Cruz Mazo de Caucho Taladro Eléctrico Se Recomienda Armar Entre Dos Personas (opcional) PARTES 1 Superficie de Lectura Superior 1 Panel Lateral Derecho 1 Panel Lateral Izquierdo 1 Panel Frontal con Bocinas...
- Page 9 CONTINUACIÓN DEL ENSAMBLE 2. Coloque la superficie de lectura superior, repisa Comenzando con el panel inferior con ruedas, alinee los taquetes y las tuercas de leva que intermedia, panel inferior y panel frontal con bocinas sobresalen del panel con orificios en el panel sobre una superficie plana con los recortes hacia arriba.
- Page 10 CONTINUACIÓN DEL ENSAMBLE AMPLIFICADOR BOCINAS Coloque el amplificador en la repisa. Lea las Mirando dentro del gabinete, vea el lado posterior de instrucciones separadas del amplificador más la cubierta para bocina. Desenvuelva los cables de adelante. bocina y llévelos a la parte frontal del amplificador. Conéctelas a las entradas para bocina marcadas MICRÓFONO CON CUELLO DE GANSO "L - SPEAKER - R."...
-
Page 11: Especificaciones
CONTINUACIÓN DE INSTRUCCIONES PARA AMPLIFICADOR INSTALACIÓN DE BATERÍAS El amplificador cumple con la parte 15 de las reglas de la FCC. La operación queda sujeta a las siguientes dos El amplificador usa diez baterías alcalinas D condiciones: (no incluidas). Este dispositivo no puede causar interferencias 2. -
Page 12: Controles Del Amplificador
CONTROLES DEL AMPLIFICADOR 4. Entrada Dinámica 5. Volumen 3. Control de Volumen del Micrófono del Micrófono – 1/4" Auxiliar 6. Control de Tono 2. Luz Indicadora de Encendido 7. Entradas de Bocinas 1. Interruptor de Encendido Izquierda y Derecha – 1/4" 15. -
Page 13: Reemplazo De Baterías
MICRÓFONO INALÁMBRICO OPCIONAL RESUMEN DE CONTROLES FUNCIONES DESCRIPCIÓN Cabeza de Micrófono Pantalla LCD Interruptor de Control de Encendido/Silencio Botón de Selección 1.5V Ajuste de la Sensibilidad de la Entrada del Micrófono Baterías AA (incluidas) FUNCIONAMIENTO PANTALLA DE ESTATUS DEL MICRÓFONO BLOQUEO Y DESBLOQUEO DE DATOS DEL MICRÓFONO Mantenga oprimido el botón de Silencio/... -
Page 14: Solución De Problemas
SOLUCIÓN DE PROBLEMAS NOTA: La retroalimentación es el silbido o chillido que suele escucharse en sistemas de refuerzo de sonido. Se produce por sonido de la bocina que vuelve al micrófono. Si ocurre retroalimentación, vea "Sonido de retroalimentación de las bocinas" más adelante. PROBLEMA DE FUNCIONAMIENTO CAUSAS RECOMENDACIONES... -
Page 15: Montage
π H-7826 1-800-295-5510 uline.ca PUPITRE DE CONFÉRENCE SONORISÉ OUTILS REQUIS Montage à deux Tournevis cruciforme Maillet en Perceuse électrique caoutchouc (optionnelle) personnes recommandé PIÈCES Surface supérieure de lecture x 1 Panneau latéral droit x 1 Panneau latéral gauche x 1... - Page 16 MONTAGE SUITE 2. Posez la surface de lecture, la tablette centrale, le Débutez par le panneau avec les roulettes panneau inférieur et le panneau avant avec haut- et alignez les chevilles et les verrous à came parleurs sur une surface plane avec les encoches dépassant du panneau sur les trous du panneau vers le haut.
- Page 17 MONTAGE SUITE AMPLIFICATEUR HAUT-PARLEURS Placez l'amplificateur sur la tablette. Veuillez lire Repérez l'arrière de l'enceinte du haut-parleur à les instructions ci-dessus spécifiquement reliées à l'intérieur de l'armoire. Étirez les câbles du haut-parleur l'amplificateur. vers l'avant de l'amplificateur. Branchez-les dans les prises de haut-parleur indiquées par «...
-
Page 18: Spécifications
INSTRUCTIONS RELATIVES À L'AMPLIFICATEUR INSTALLATION DES PILES L'amplificateur est conforme à la section 15 de la réglementation de la FCC. Le fonctionnement est L'amplificateur fonctionne avec dix piles alcalines D assujetti aux deux conditions suivantes : (non comprises). Cet appareil ne doit pas causer d'interférences nuisibles. 2. - Page 19 COMMANDES DE L'AMPLIFICATEUR 3. Commande de 4. Prise de micro 5. Volume volume de micro dynamique – 1/4 po auxiliaire 6. Commande de tonalité 2. Voyant d'alimentation 7. Prises de haut-parleurs gauche et droit – 1/4 po 1. Interrupteur d'alimentation LINE IN L+R 15.
-
Page 20: Aperçu Des Commandes
MICROPHONE SANS FIL OPTIONNEL APERÇU DES COMMANDES FONCTIONS DESCRIPTION Tête de microphone Écran ACL Interrupteur d'alimentation/mode silencieux Bouton de sélection 1.5V Réglage de la sensibilité d'entrée du microphone Piles AA (incluses) FONCTIONNEMENT AFFICHAGE DE L'ÉTAT DU MICROPHONE VERROUILLAGE ET DÉVERROUILLAGE DES DONNÉES DU MICROPHONE Appuyez et maintenez enfoncé... -
Page 21: Dépannage
DÉPANNAGE REMARQUE : Le bruit parasite est le son sifflant ou suraigu qui s'entend dans les systèmes de sonorisation. Il est causé par le son du haut-parleur qui est renvoyé dans le microphone. En cas de bruits parasites, voir ci-dessous « Bruits parasites en provenance des haut-parleurs ». PROBLÈME DE CAUSES RECOMMANDATIONS...
