H-7690

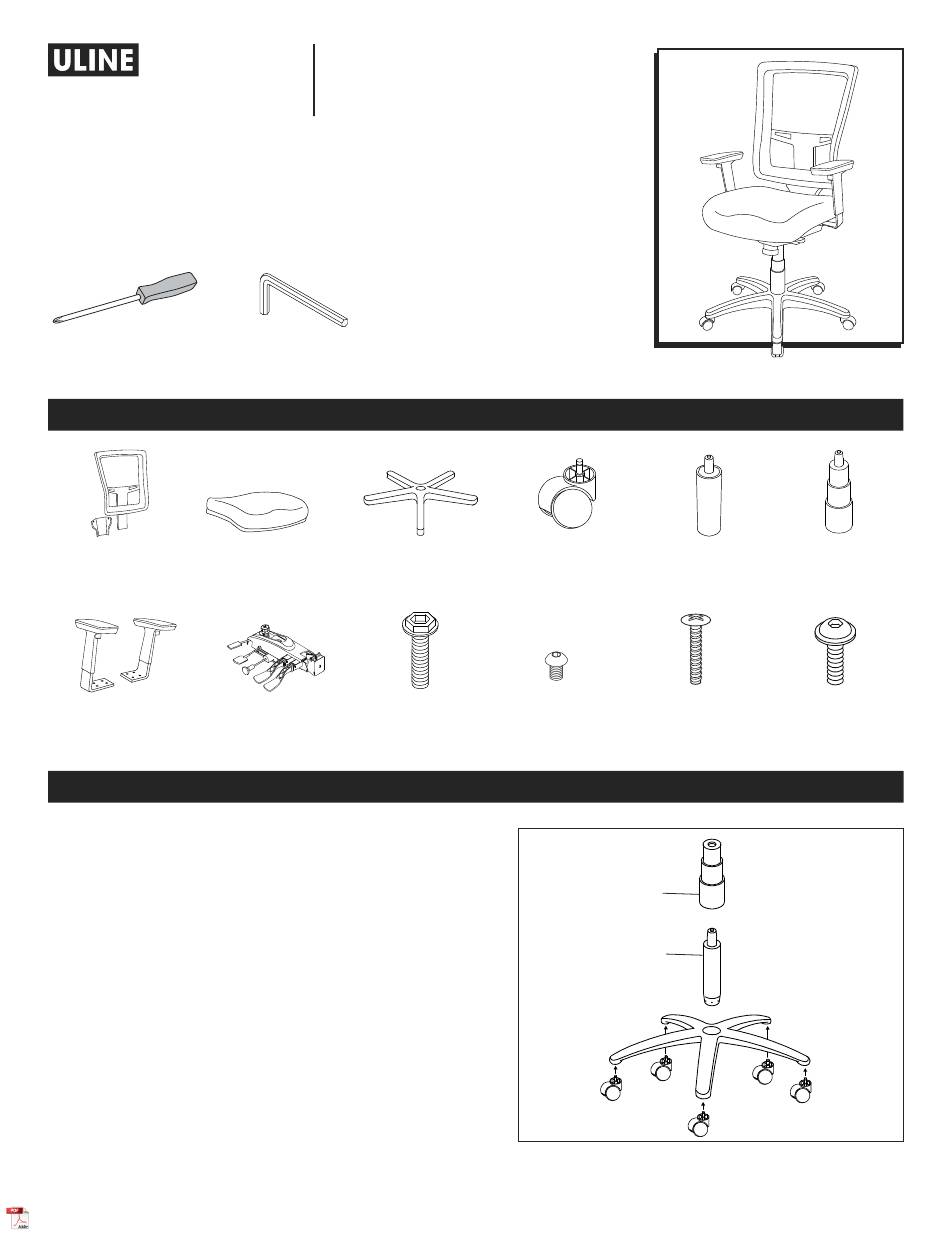

ERGO MESH CHAIR
TOOL NEEDED
Phillips Screwdriver
Back Support with
Seat Cushion x 1
Connector Plate x 1
Armrest x 2
1.
Insert casters into legs of five-star base. Turn base
right side up. Insert gas lift into center of base and
place dust cover over gas lift. (See Figure 1)
PAGE 1 OF 9
1-800-295-5510
uline.com
TOOL INCLUDED
Allen Wrench
5-Star Base x 1
Mechanism x 1
Screw x 14
6 x 24 mm
PARTS
Caster x 5
Screw x 1
8 x 10 mm
ASSEMBLY
Figure 1
Dust Cover
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
Gas Lift x 1
Screw x 2
4 x 20 mm
Gas Lift
Dust Cover x 1
Screw x 1
10 x 23 mm
0521 IH-7690
