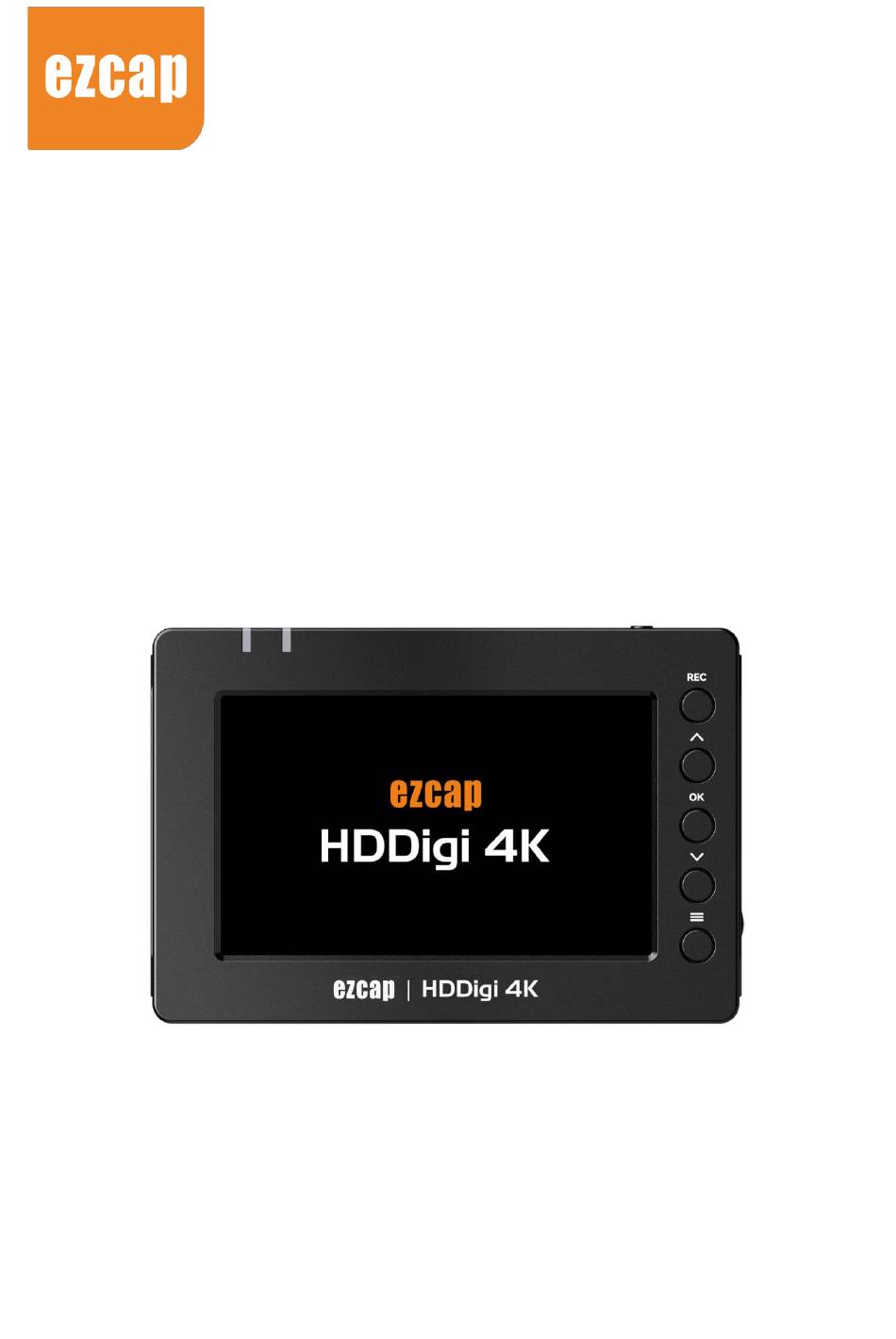

- Page 1 HDDigi 4K Ultra HD Recorder manual Model: ezcap278 Ver:M278240813...
- Page 2 It is with a 5 inch screen, can record 4K video from HDMI source video, and playback the recorded file directly. Overview In the Box ezcap278 HDDigi 4K Ultra HD Recorderx1, Manual x1, USB-C cable x1, Audio adapter cable (CTIA to TRS adapter) x1 Product Overview and Connections...
- Page 3 1. Status indicator：GREEN-power on，OFF-power off 2. Charging indicator: RED – charging, OFF – full charge. 3. Buttons: - POWER/MODE Switch button，Long-press to turn on or turn off the device. – when the device is powered on and connected to Micro SD card or USB Flash, press it to switch between preview mode and playback mode.
- Page 4 11. HDMI OUT – HDMI output port, connect to TV or monitor to show video, not necessary only if you need. 12. Screw Mount Port – For installing HDDigi 4K to camera or kit with cold shoe adapter. Start Work Record video to Micro SD card or USB flash 1.
- Page 5 You should see the video previewing with information on screen as below. 7. Press UP or DOWN button to increase or decrease device volume – Speaker/Earphone. 8. Press RECORD button to record, press again to stop recording, and save file into Micro SD card/USB Flash.
- Page 6 suggest to set the Quality to Fine or Normal, and the Codec to H.265, to get lower bitrate, otherwise make caused recording stopped. Mic – Set the volume of microphone to Mute, Low, Mid, or High. Date Stamp – Add date stamp watermark on recorded video file. Date &...
-
Page 7: Update Firmware
automatically to card read mode, you can read or write the storage on computer. You can press MENU button to turn device back to work mode. Update firmware Download firmware to get 278.BRN and FY-KEY files, and copy them into a blank Micro SD card or USB flash. - Page 8 supported. Input / Pass-through / Record: 720 x 480 (60p), 720 x 576 (50p), 1280 x Resolution 720p(50p/60p), 1920 x 1080 (25p/30p/50p/60p). 3840 x 2160 (30/25p) Record Quality Max 28Mbps@4K 30fps Record File H.264 / H.265 mp4 2900mAh lithium battery inside, Playback-2.5 hours, Preview-2 hours, Power Supply HDMI record-2 hours.
- Page 9 HDDigi 4K 超高清录制播放盒 说明书 产品型号：ezcap278...
- Page 10 感谢您购买 ezcap278 HDDigi 4K 超高清录制播放盒。 使用前请阅读本手册并将其保存在安全的地方以备 日后参考。 本播放盒 5 英寸屏幕，可以通过连接 HDMI 视频源录制 4K 视频，并直接在本机上播放录制的 文件。 概述 包装内容 ezcap278 HDDigi 4K 超高清录制播放盒 x1，说明书 x1，USB-C 电源数据线 x1，音频转接线（四节耳麦 转三节耳机和麦克风） x1 产品概览与连接...
- Page 11 1. 状态指示灯：绿色-设备开机，熄灭-设备关机。 2. 充电指示灯：红色-正在充电，熄灭-充满。 3. 按键： – 开关/模式切换键。在关机状态下，长按开机；再次长按关机。在开机状态，且连接 TF 卡/U 盘，按下此按键，在预览和回放模式之间切换。在回放模式下，按下退回上一层菜单 REC – 录制键。按下录制，再次按下停止（在预览模式下） - 向上方向键。在预览或播放视频以及回放时，按此键可调高 HDMI 信号源的音量。 OK – 确认键。与其他方向按钮或旋钮一起操作菜单。 拍照 - 预览或录制视频时拍照。 暂停 - 播放视频时暂停和播放。 - 向下方向键。在预览或播放视频以及回放时，按下此按键可降低 HDMI 视频源的音量。 - 菜单键。在预览模式下，按下进入菜单或退出菜单。在回放模式下，按下退回上一层菜单。录 制视频时，按下暂停录制，再按继续录制。回放模式下长按该键，可使用保护文件和删除文件功能。 旋钮 -预览视频时，可调节视频音量，在播放录制视频时可快进快退视频。 4. USB HOST – U 盘接口，插入 U 盘以用于存储录制文件（支持 FAT32 和 exFAT 格式） 。 –...
- Page 12 12. 螺丝安装端口 - 用冷靴连接器安装到相机或支架。 开始工作 将视频录制到 TF 卡或 U 盘 1. 首先，设备需要充电。或用 USB 线连接电源适配器工作。 2. 长按开关/模式切换键以打开设备。再次长按可关闭设备。 3. 用 HDMI 线连接 HDMI 视频源与 HDMI IN 接口。 4. 如果需要，使用 HDMI 线材连接 HDMI OUT 端口和电视。 5. 插入一张有足够空间的 TF 卡或 U 盘（FAT32 或 exFAT 格式） 。 注：若同时插入...
- Page 13 7. 按向上或向下按键增加或减少设备音量 - 扬声器/耳机。按菜单键可设置麦克风音量。 8. 按录制键开始录制，再按停止录制，将文件存于 TF 卡、U 盘内。 9. 录制过程中，按菜单键暂停录制，再按继续录制。 10. 在录制或预览过程中，按 OK 按钮抓取静态图片并存于 TF 卡、U 盘内。 11、预览时，按菜单键设置设备，可以设置： 编码器 – H.264 或 H.265 录像分段 – 可选择分段录制文件大小到 1G，2G，3G，4G. 或设置为“关闭”以进行长文件不分段录制。 注：长文件录制仅对 EXFAT 格式有效. FAT32 格式最大运行文件大小为 4G。 语言 - 设置菜单语言。 图像质量 - 超好、好、正常，在 H.264 编码时 4K30 视频的比特率为 28M、24M、20M， 在 H.265 编 码时...
- Page 14 1. 按开关/模式切换键将设备切换到回放模式，当设备处于播放模式时按下该按键则返回到预览模式。 2. 请按向上/向下键选择视频或图片菜单以播放。 3、在视频或图片文件列表中，长按菜单键调出保护文件和删除文件功能。 4. 转动旋钮可快退或快进，按向上/向下键调节音量，按 OK 键暂停。 将文件传输到计算机 开机状态用 USB 线将 DC/USB 接口连接到电脑的 USB 接口，这自动进入传输模式，可以将 TF 卡内的录制 文件复制到电脑。 如果想连接电脑仅充电不传输文件，可以按下菜单键返回。 更新固件 下载固件获取 278.BRN 和 FY-KEY 文件，复制到空白的 TF 卡或 U 盘中。确认设备处于关机状态，插入 TF 卡或 U 盘， 然后开启设备。 屏幕会出现 FW ISP， 这意味着设备正在更新固件程序。 更新完成后屏幕会变黑， 请关机再开机，在菜单-系统-系统信息查看新固件版本。...
- Page 15 音频输入 HDMI,麦克风 (四节 3.5mm CTIA 耳麦插孔) 视频输出 HDMI, 5 英寸显示屏 音频输出 HDMI, 内置扬声器, 耳机(四节 3.5mm CTIA 耳麦插孔) 存储介质 TF 卡，U 盘，支持 FAT32 和 exFAT 格式，不支持 NTFS 格式 输 入 / 环 出 / 录 制 : 720 x 480 (60p), 720 x 576 (50p), 1280 x 分辨率...
