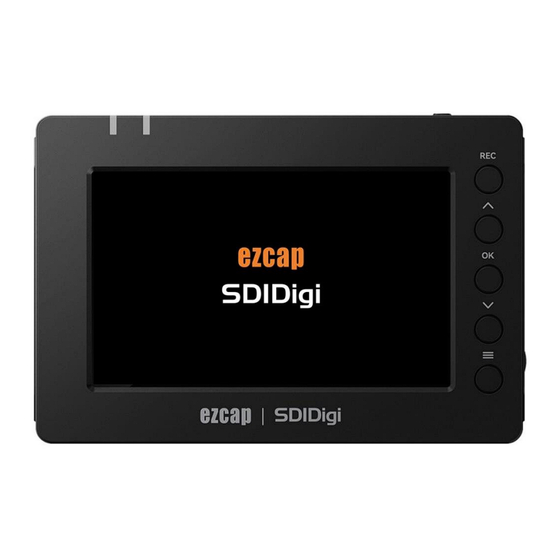

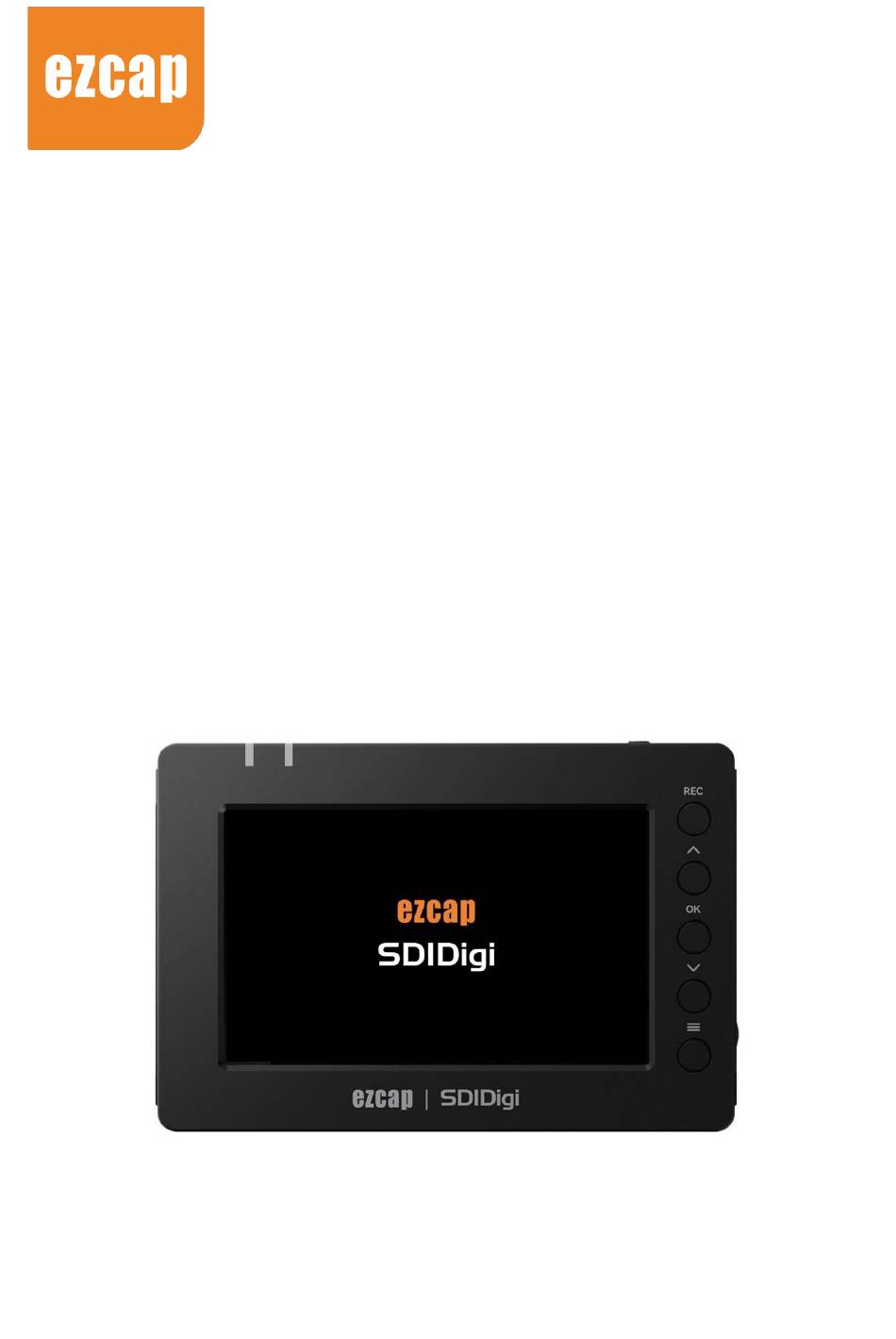

- Page 1 SDIDigi SDI Full HD Recorder manual Model: ezcap279 Ver: M279240531...
- Page 2 Thanks for purchasing ezcap279SDIDigi SDI Full HD Recorder. Please read this manual before use and keep it in a safe place for future reference. It is with a 5inch screen, can record1080p60 video from SDI or HDMI source video, and playback the recorded file directly. Overview In the Box ezcap279SDIDigi SDI Full HD Recorderx1, Manual x1, USB-C cable x1, SDI adapter cable x1, Audio...
- Page 3 -POWER/MODE Switch button，Long-press to turn on or turn off the device – when the device is powered on and connected to SD, press it to switch between preview mode and playback mode In playback mode, press back to the previous menu –...
- Page 4 4. Headset – 3.5mm 4-pole CTIA headset port, connect to headset for microphone input and earphone output, or connect the included audio adapter to connect 3.5mm TRS 3-pole microphone and earphone. - SD card. To save recording files (support exFAT and FAT32). 6.
- Page 5 6. Plug a headset to mix your sound with video together and monitor the audio. Please plug the included audio adapter cable to device if you have the 3-pole microphone or earphone, then connect them together. You should see the video previewing with information on screen as below. 7.
- Page 6 Set microphone volume Microphone – Date Time – Set date and time. Language – Set menu language. Date Stamp – Add date stamp watermark on recorded video file. Scheduled Recording – Device will automatically record video according to your settings, like one time only or every day, start recording time and stop recording time.
-
Page 7: Update Firmware
Update firmware Download firmware to get 279.BRN and FY-KEY files, and copy them into a blank SD card. Make sure device is on power off status, insert SD card in, then power on device. Screen will appear you FW ISP, it means device is updating. Screen will become black after updating finished. Power off and power on device again, and check the new firmware version on MENU –... - Page 8 Record Quality: Max 22Mbps@1080P 60fps Record File: H.264 mp4 format, max 3.8GB per file Power Supply:2900mAhlithium battery inside, Playback-2.5 hours, Preview-2 hours, HDMI record-1.5 hours, SDI record-1.5 hour. USB Type-C jack, DC 5V2A (5V2A USB power adapter is not included). Dimensions: 149(L) x 100(W) x 23(H) mm Weight:260g The terms HDMI, HDMI High-Definition Multimedia Interface, HDMI trade dress and the HDMI...
- Page 9 SDIDigi SDI 全高清录制播放盒 说明书 产品型号：ezcap279...
- Page 10 感谢您购买 ezcap279SDIDigi SDI 全高清录制播放盒。 使用前请阅读本手册并将其保存在安全的地方以 备日后参考。 本播放盒自带 5 英寸屏幕，可以通过连接 HDMI 或 SDI 视频源录制 1080p60 视频，并直接 在本机上播放录制的文件。 概述 包装内容 ezcap279 SDIDigi SDI 全高清录制播放盒 x1，说明书 x1，USB-C 电源数据线 x1，SDI 转接线 x1，音频 转接线（四节耳麦转三节耳机和麦克风） x1， 产品概览与连接 1. 状态指示灯：绿色-设备开机，熄灭-设备关机。...
- Page 11 2. 充电指示灯：红色-正在充电，熄灭-充满。 3. 按键： –开关/模式切换键。在关机状态下，长按开机；再次长按关机。在开机状态，且连接 SD 卡，按下此按键，在预览和回放模式之间切换。在回放模式下，按下退回上一层菜单 REC – 录制键。按下录制，再次按下停止（在预览模式下） -菜单键。 在预览模式下， 按下返回上层菜单或退出菜单。 在回放模式下， 按下退回上一层菜单。 录制视频时，按下暂停录制，再按继续录制。回放模式下长按该键，可使用保护文件和删除文件功能。 OK – 确认键。与其他方向按钮或旋钮一起操作菜单。 拍照 - 预览或录制视频时拍照。 暂停 - 播放视频时暂停和播放。 - 向下方向键。在预览或播放视频时，按下此按键可降低 HDMI 视频源的音量。 -向上方向键。在预览或播放视频时，按此键可调高 HDMI 信号源的音量。 旋钮 -预览视频时，可调节视频音量，在播放录制视频时可快进快退视频。 4. HEADSET– 耳麦接口， 连接耳麦 （3.5mm CTIA 四极） ， 或用随附的音频转接线连接到设备和 3.5mm TRS 三极麦克风和耳机。...
- Page 12 10. HDMI IN - HDMI 输入端口，通过 HDMI 线连接到视频源。 11. HDMI OUT – HDMI 输出端口，连接到电视或显示器以显示视频，仅在需要时才连接。 12，螺丝安装端口- 用冷靴连接器安装到相机或支架。 开始工作 将视频录制到 SD 卡 1. 首先，设备需要充电。或用 USB 线连接电源适配器工作。 2. 长按开关/模式切换键以打开设备。再次长按可关闭设备。 3. 用 HDMI 线连接 HDMI 视频源与 HDMI IN 接口，或用随附的 SDI 转接线连接 SDI 视频源与 SDI IN 接 口。请不要同时连接...
- Page 13 7. 按向上或向下按键增加或减少设备音量 - 扬声器/耳机。按菜单键可设置麦克风音量。 8. 按录制键开始录制，再按停止录制，将文件存于 SD 卡内。 9. 录制过程中，按菜单键暂停录制，再按继续录制。 10. 在录制或预览过程中，按 OK 按钮抓取静态图片并存于 SD 卡内。 11、预览时，按菜单键设置设备，可以设置： 省电模式– 10 分钟或 30 分钟后自动关闭屏幕，如果没有操作。并且在接下来的三分钟内没有任何操作， 设备将自动关机。如果选择关闭，设备将一直工作。 图像质量 - 超好、好、正常，比特率为 22M、17M、8M，用于 1080P60 录制。 麦克风 – 设置麦克风音量 日期时间 - 设置日期和时间。 语言 - 设置菜单语言。 时间水印- 在录制的视频文件上添加日戳水印。 预约录影...
- Page 14 系统 – 可以恢复出厂设置，查看系统信息，和查看 SD 卡信息。 格式化 – 格式化 SD 卡。 播放 SD 卡中的视频文件 1. 按开关/模式切换键将设备切换到回放模式，当设备处于播放模式时按下该按键则返回到预览模式。 2. 请按向上/向下键选择视频或图片菜单以播放。 3、在视频或图片文件列表中，长按菜单键调出保护文件和删除文件功能。 4. 转动旋钮可快退或快进，按向上/向下键调节音量，按 OK 键暂停。 将文件传输到计算机 用 USB 线将 DC/USB 接口连接到电脑的 USB 接口，此时设备屏幕上将显示 USB 模式为：充电模式和传输 模式，选择传输模式，可以将 SD 卡内的录制文件复制到电脑。选择充电模式，设备将关闭并充电。 更新固件 下载固件获取 277.BRN 和 FY-KEY 文件，复制到空白的 SD 卡中。确认设备处于关机状态，插入 SD 卡， 然后开启设备。屏幕会出现...
- Page 15 规格参数: 接口：USB 2.0 视频输入：HDMI® 1.4，最高支持 1080p60；SDI (迷你 BNC, 3GSDI) 音频输入：HDMI, SDI, 麦克风输入 (3.5mm 四节 CTIA 标准) 视频输出：HDMI, 5 英寸显示屏 音频输出：HDMI，内置扬声器，耳机(3.5mm 四节 CTIA 耳麦插孔) 存储介质：SD 卡，支持 FAT32 和 exFAT 格式，不支持 NTFS 格式 输 入 / 输 出 分 辨 率 :720 x 480 (60p), 720 x 576 (50p), 1280 x 720p(50p/60p), 1920 x 1080 (50i/60i/25p/30p/50p/60p) 录制分辨率：720 x 480 (60p), 720 x 576 (50p), 1280 x 720p(60p), 1920 x 1080 (50p/60p) 录制质量：最大...
