HD Video Capture
Quick Start Guide
Thanks for purchasing ezcap283/283s HD Video Capture. The following guides you how to set up.
Hope this device will bring you nice digital experience.

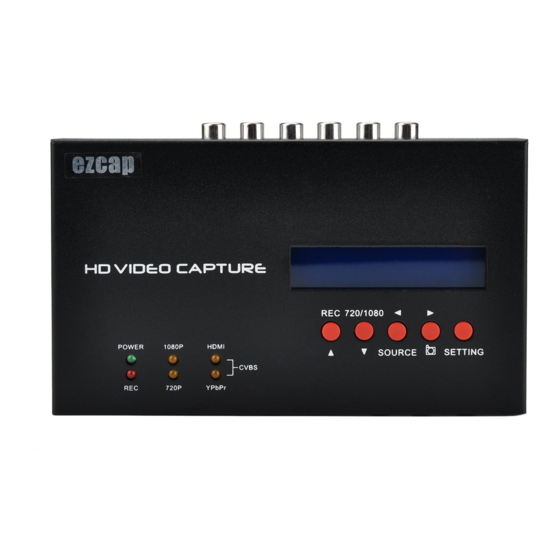

With this ezcap283 HD Video Capture, you can capture up to 1080P video from HDMI ,Ypbpr
(component) or composite port, such as blue ray, set-top-box, computer, game box, VHS, etc. There
is schedule record function for ezcap283s.

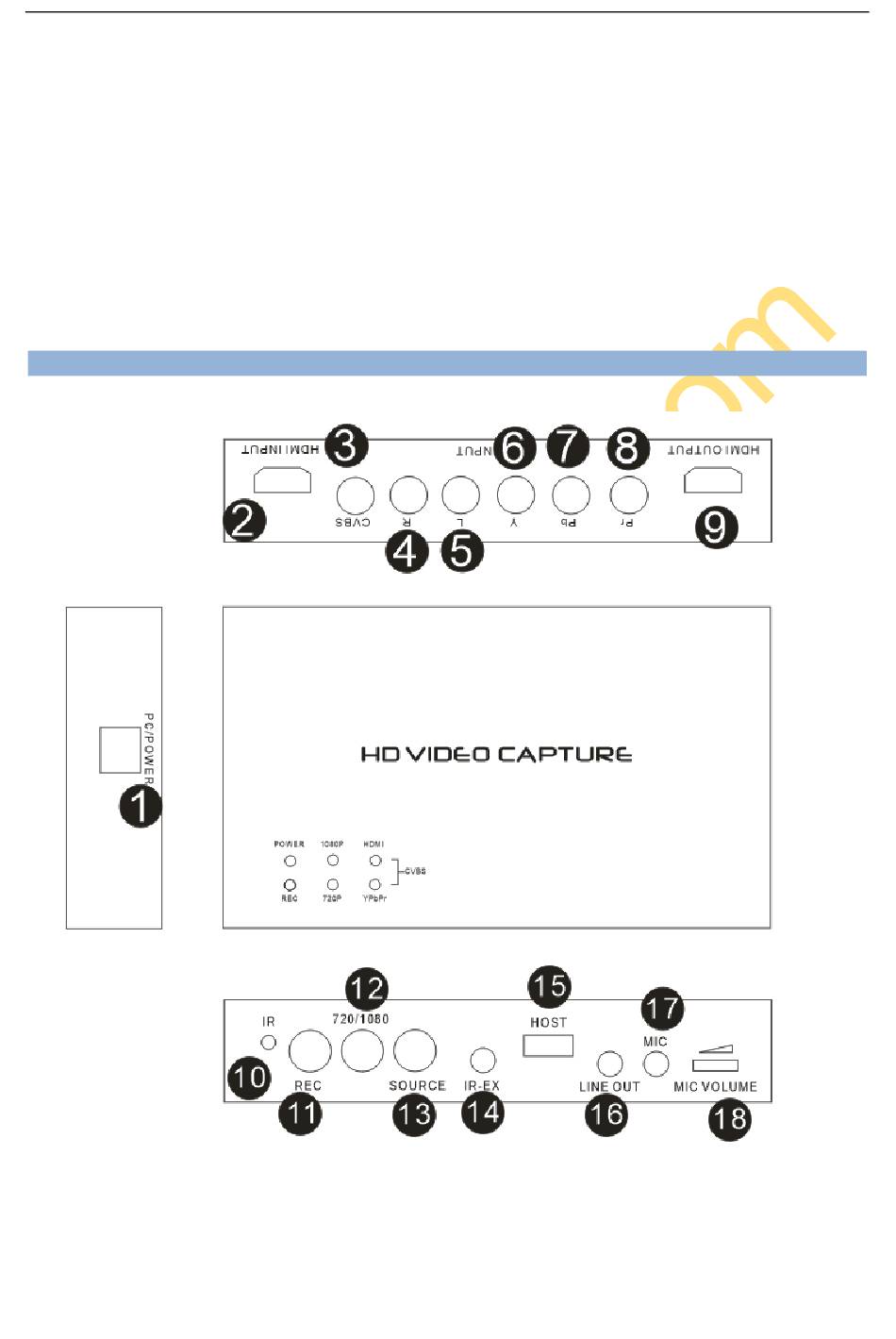

Features/ports and buttons:
1. PWR—DC 5V power supply.
2. HDMI IN—HDMI input.
3. CVBS input.

Advertisement

loading
Need help?

Need help?

Do you have a question about the ezcap283 and is the answer not in the manual?

Questions and answers

Related Manuals for EzCAP ezcap283

Summary of Contents for EzCAP ezcap283

  • Page 1 Hope this device will bring you nice digital experience. With this ezcap283 HD Video Capture, you can capture up to 1080P video from HDMI ,Ypbpr (component) or composite port, such as blue ray, set-top-box, computer, game box, VHS, etc. There is schedule record function for ezcap283s.
  • Page 2 4. Audio R input. 5. Audio L input. 6. Y signal of component input. 7. Pb signal of component input. 8. Pr signal of component input. 9. HDMI OUTPUT—By pass the input video source to monitor. 10. IR remote receiver. 11.

  • Page 3: Remote Controller

    Won’t work during recording. Connections: Ezcap283 have 3 input modes: HDMI, component, composite. And it will automatically recognize the input video source, and you can also select it with “SOURCE” button if you connect more than two source at same time.
  • Page 4 Connect power with DC adaptor 2, Plug an USB disk. 3, Use HDMI cable connect HDMI camera or other source. 4, With HDMI cable connect to monitor 5, The “LINE OUT” is for connect to speaker or earphone, it’s not necessary if you don’t need, cause the HDMI output also with audio output.
  • Page 5 For PS3 connect, you also need to do following settings: Go to the settings---Video output settings, choose “Component/D-Terminal”: At the resolutions setting, make sure the “1080P” option is NOT be ticked, otherwise some game play (e.g. GT5) cannot be recorded by ezcap283:...
  • Page 6 Connect with composite video source (such as camera, VHS, V8, Hi8, Etc): 1, Connect the composite (yellow cable and red white audio cable) to your video source with the adapter cable come with the package. 2, The other connections are all same as HDMI input connections above. Record: After connection is ready (no matter composite, component, or HDMI),you should see the pass through video on the screen.
  • Page 7 The max size per file will be around 1.95GB (around 15 minutes for 1080p video), when you record a video more than 1.95GB(15 minutes), ezcap283 will partition it in more than 1 file, for example: if you record a 45 minutes 1080p video by one click recording, you will see 3 files: Encode_1080P_1, Encode_1080P_1_1, Encode_1080P_1_2…and so on...
  • Page 8 You can try to format it to FAT32 if that problem keeps happen. Schedule setting for ezcap283s: (If you got is ezcap283, skip this chapters) The schedule function for ezcap283s is operated by a LCD screen and 5 buttons.
  • Page 9 to month or date or time, and set them. Press setting button after setting down. The screen will shows default menu. Setting week schedule task: Short press “SETTING” button, will come up following screen: 00:01-00:02 shows the start and end time for recording, use up/down and left/right button to set it.
  • Page 10 Then copy the rtc_setup file to a SD card or USB flash, connect to ezcap281 then power on, then the time is set ready. Edit/Convert recorded files: The ezcap283/283s come with a video edit software—Arcsoft ShowBiz 3.5, you can edit your video file with it. After install it on computer, and open it.
  • Page 11 2, You can cut a video to two or more: 3, Click “Produce” after editing, you can create DVD or upload video to YouTube:...
  • Page 12 4, Please click “Create file” to create multiple files for different devices, such as apple, PSP, mobile phone, etc:...
  • Page 13 Specifications: Connections Interface USB 2.0 Host Digital: HDMI Video Input Analog: Component Video, Composite Video Digital: HDMI Audio Input Analog: 3.5mm MicroPhone In, RAC L/R input Note: Microphone without pass through fo HDMI input Video Output Digital: HDMI (Pass-through from HDMI or Component or Composite Input) Digital: HDMI (Pass-through from HDMI or RCA L/R Input) Audio Output Analog: 3.5mm Stereo (Pass-through from HDMI or RCA L/R Input)
  • Page 14 Package Contents Device ezcap283/283S HD Video Capture DC adaptor, USB cable, remote controller, remote expand cable, Software CD, Others Manual Standards USB Flash Disk, Portable Hard Disk Storage Media Max Capacity: USB / 2T Note: The exFAT format is not supported.
  • Page 15 4 GB RAM Graphics Card VGA card with support for DirectX 10.0c or above 高清视频采集盒 使用说明手册 谢谢您购买使用我司 ezcap283/283s 高清视频采集盒，手册将会说明该设备的使用场合、连接、设置 和如何使用，希望这款产品能够带给你美好的使用体验。 使用 ezcap283 高清采集盒，你可以将 HDMI、色差分量和普通 CVBS 视频输出采集到 U 盘或移动硬 盘，采集的视频文件最高达到 1080P 的分辨率， 比如蓝光影碟机、高清机顶盒、电脑、游戏机等。 且 ezcap283s 型号具有预约录影的功能。 外 观、 接 口、 按...
  • Page 16 1. PWR — 直流 5 伏 2 安 迷你 USB B 电源接口 2. HDMI IN — HDMI 输入端口 3. CVBS — CVBS 黄色输入端口 4/5. R/L — 左右声道输入端口 6/7/8. Y/Pb/Pr R — 色差分量红绿蓝输入端口 9. HDMI OUTPUT — HDMI 输出端口，用于连接电视机或显示器来显示视频源影像 10. IR — 红外遥控接收 11.
  • Page 17 HDMI/YPBPR/CVBS — 显示当下视频来源 (两个 LED 同时点亮表示 CVBS 信号输入), 通过 SOURCE 按键或遥控器控制 遥控器: REC/STOP —录制/停止按键，按下开始录制， 再按即停止录制 720P — 切换录制文件分辨率为 720P，在输入 源分辨率超过 720P 情况下生效 1080P — 切换录制文件分辨率为 1080P，在输入 源分辨率为 1080P 情况下生效 CVBS/YPbPr/HDMI — 选择输入视频源 SNAPSHOT — 不工作于录制状态下抓图 产品连接: Ezcap283 有三种输入方式：HDMI, 色差分量和 CVBS。 设备将自动识别视频来源，如果你同时连接 了超过两个视频源，还可以通过“SOURCE” 按键或遥控器来选择自己想要的视频源输入。 连接至 HDMI 输入源:...
  • Page 18 1, 设备连接电源适配器 2, 插入 U 盘/移动硬盘 3, 使用 HDMI 线材(请自行准备，包装内不含任何 HDMI 线材)连接视频源 HDMI 输出到伊卡普采集盒 的 HDMI IN 接口。 4, 使用 HDMI 线材连接伊卡普采集盒的 HDMI OUT 接口到电视机或显示屏的 HDMI 输入接口。 5, “LINE OUT” 音频输出端口用于连接耳机或音箱，如果你不需要则无需连接，因为 HDMI 输出已经包 含音频输出。 6, “MIC”麦克风输入端口， 当你打游戏时，你可以连接你的麦克风来同时录制你的语音和游戏视频。 如果不需要则无需连接。 连接至色差分量视频源 (比如 DVD 播放机, PS3 等):...
  • Page 19 除了与 HDMI 连接使用之第三点不同外，其它完全一样。 而第三点改为如下： 使用配备的视频多用线材和色差分量线(需自行购买，含红白音频线)连接至视频 源之色差输出端口。 注意： 色差分量为红绿蓝，左右声道音频为红白，请不要混淆这两根红色线材，多用线材的音频红白 是连在一起的，使用时请留意。 注意：与索尼 PS3 的连接使用，需要做如下设置： settings---Video output settings, 选择 “Component/D-Terminal” 色差端口 Video Output Settings – 确认 1080P 选项没有被勾选，否则一些游戏(比如 GT5)将无法录制。...
  • Page 20 连接至 CVBS 视频源 (比如摄像头，VHS 等): 除 了与 HDMI 连接使用之 第三点不同外，其它完全一样。 而第三点改为如下： 使用配备的视频多用线材和 AV 视频线(需自行购买，AV 线为黄色，含红白音频 线)连接至视频源之 AV 输出端口。 Record: 连接好后，你一定可以在电视或显示器上获得影像和声音，同时蓝色指示灯常亮，现在伊卡普采集盒已 经准备好录制了。 如果输入源为 1080P，则 720P/1080P 指示灯会默认显示 1080P，表示录制文件为 1080P 文件。 你 可以按下“720/1080” 按键将录制文件设定为 720P，然后 720P 指示灯将会点亮。 如果视频输入源低 于 1080P，那 720P 的指示灯将会点亮， “720/1080” 切换按键将没有作用。 表示录制文件只能够是...
  • Page 21 每一次 录制/停止的操作，伊卡普采集盒都会新建一个不同的录制文件：Encode_1080P_1、 Encode_1080P_2、Encode_1080P_3… 每一个文件最大约为 1.95GB (1080p 视频文件约 15 分钟)， 当你录制视频超过 1.95GB，伊卡普采集 盒会自动保存为一个文件，并继续录制。 举例：当你按一次录制键并准备录制 50 分钟左右的 1080P 的视频，那你将会得到四个文件： Encode_1080P_1, Encode_1080P_1_1, Encode_1080P_1_2…前 面三个文件分别为 1.95GB，时长分别约 15 分钟，而第四个文件时长约 5 分钟。 注意： 一些时候你会发现录制文件播放时有遗漏，那或许是因为你使用的是 NTFS 格式的存储设备， 且你最后从电脑拔出时没有点击”安全退出”。 如果你尝试安全退出还是没有解决这个问题，请试着将 存储设备格式为 FAT32 格式并再次尝试。 预约录影功能设置(仅型号 ezcap283s): 如果你的设备为 则略过该章节 ezcap283,...
  • Page 22 ezcap283s 型号的预约录影功能是通过一个显示屏和五个按键来实现的。 您可以基于一天和一周来设定预约录影功能，天任务仅执行一次，而周任务可以重复执行。 显示屏默认两行， 第一行为当前日期和时间。 第二行默认菜单: “w” 代表周任务， 这个菜单显示一周内有多少预约录影任务。 第一个 “0” 表示当天任务， “0” W[0/0]: 代表当天没有任务， “1” 则表示有任务。 第二个 “0” 表示一周内有多少任务，数字设置从“0~7”， 0 表示一周内没有任何任务， 3 则表示一周内有三天有任务， 7 代表一周 7 天每天都有任务。 “d” 代表日任务，从后面的数字来判定是否有日任务。 “0” 表示没有任务， “1” 表示有任务。 d[1]: 表示当前日期为礼拜几。 Thu: 通常工厂在出厂前会设定好当下正确日期和时间，如果你需要重新设定 可以根据如下步 骤进行: 1, 长按...
  • Page 23 设置周预约录影任务: 短按设置键 “SETTING” 一次，将会显示如下内容: 00:01-00:02 分别表示开始录制和停止 录制的时间，通过向上/向下和向左/向 右按键来设定。 Thu0: “Thu” 表示一周当中的礼拜 几，通过向左/向右按键可以从礼拜一 (Mon)到礼拜天(Sun)。 “0” 用于设定 该天任务的三种状态。 “0” 表示执行一次 “-“ 表示不执行 “R” 表示重复执行 举例说明: 如果你设定了 Mon-, Tue0, WedR, ThuR, Fri-, Sat0, Sun0. 以上 表示周一和周五没有任务， 周二周六 和周日有任务，但仅执行一次， 周三 和周四有任务且每周重复执行。 设置日预约录影任务: 日预约录影任务仅仅在您设定的日期当天执行一次。 短按设置键“SETTING” 两次，将会显示如下内容: 第一行“work:01/01 00:00”...
  • Page 24 设定。 你需要新建一个 TXT 文档，并命名为“rtc_setup”。 按照下述格式写下当地的日期和时间。(比 如 2014 年 7 月 31 日 11 点 0 分 0 秒) /:2014 /:31 /:11 /:00 /:00 一定要严格的按照这个格式列好，第一行是年，第二行是月， 以此类推，最后一行是 0， 且每一行的 前面都是/:，写好后保存。 将文件拷贝到 U 盘或 SD 卡，伊卡普采集盒断电， 插上 U 盘或 SD 卡， 然后上电， 这样时间就设定 好了。...
  • Page 25 2, 你可以将一个文件分割为两个或者更多。 3, 完成编辑后点击 “Produce”制作，你可以存为你想要的任何格式的文件，或者上传到你的 YouTube 账户：...
  • Page 26 4, 点击 “Create file” 你可以将编辑好的视频文件保存为各种不同设备适合的文件格式， 比如苹果设备、 PSP 及其它。 规格参数: 接口连接 界面 USB 2.0 数字: HDMI 视频输入 模拟: 色差分量，AV 视频 数字 l: HDMI 音频输入 模拟: RCA 左右声道，3.5mm 麦克风输入 注: HDMI 输入情况下，HDMI 输出没有麦克风信号输出 视频输出 数字: HDMI (通过 HDMI、色差分量或 AV 视频输入获得) 数字: HDMI (通过 HDMI 或色差和 AV 视频左右声道输入获得) 音频输出...
  • Page 27 红外接收和 3.5 毫米红外接收扩展延长线 麦克风音量调整旋钮 Dimensions 155(长) × 92(宽) × 27(高) 毫米 ezcap283s: 155(长) × 92(宽) × 30(高) 毫米 Weight 365 克 包装内容 设备 ezcap283/283S 高清采集盒 其它 电源适配器，USB 线， 遥控器， 遥控延长线， 软件光盘， 说明书 规格参数 U 盘，移动硬盘 存储媒介 最大容量: 2T 注: 不支持 exFAT 格式...
  • Page 28 注: 录制和输出之视频分辨率与输入一致，不支持提升分辨率。 录制格式 视频: H.264 MPEG4, 音频: AAC Stereo 录制质量 最大: 18Mbps@1080P 30fps 录制文件 最大: 2GB / 一个文件，带实时时间戳 录制空间 最大: 140MB / 分钟, 8.4GB / 小时 电源适配器 USB B 接口 5V / 2A 直流电源 应用软件 软件 虹软 Showbiz 视频编辑 时间轴 / 分镜编辑, 分割场景… YouTube 上传...
