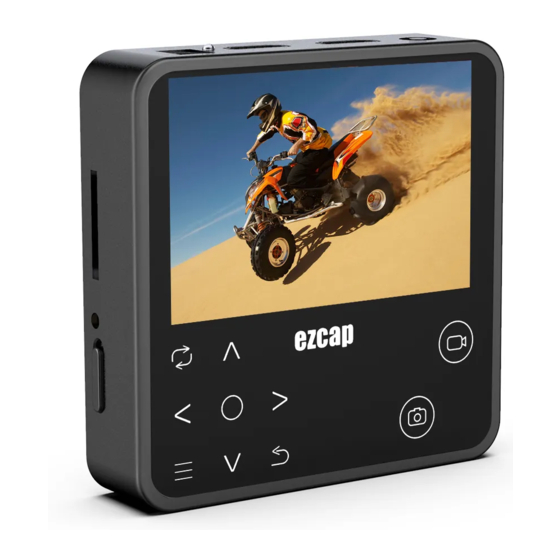

SDI/HDMI 1080P60 Recorder
Quick Start Guide
Thanks for purchasing ezcap275 SDI/HDMI 1080P60 Recorder. The following guides you how to set
up. Hope this device will bring you nice digital experience.
With ezcap275 SDI/HDMI 1080P60 Recorder, you can record from SDI camera, or any other HDMI
video sourced, and playback 1080P60 video, it with a 3.5inch screen, works standalone.
Features:
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for EzCAP ezcap275
Summary of Contents for EzCAP ezcap275
- Page 1 Thanks for purchasing ezcap275 SDI/HDMI 1080P60 Recorder. The following guides you how to set up. Hope this device will bring you nice digital experience. With ezcap275 SDI/HDMI 1080P60 Recorder, you can record from SDI camera, or any other HDMI video sourced, and playback 1080P60 video, it with a 3.5inch screen, works standalone.
- Page 2 1. DC 5V – Power and charge. 2. LED – Shows power and charge status, full charge is green. 3. HDMI OUTPUT port – Connect to TV or monitor to show video, only if you need. 4. HDMI INPUT port – Connect video source with HDMI cable. 5.
- Page 3 --Rewind when playback recorded video --At recording mode, press to low down the volume of microphone (in plugged) --Direction --Fast forward when playback recorded video --At recording mode, press to increase the volume of microphone (in plugged) --Direction --At playback mode, press to increase the volume. Works Standalone---Record video to Micro SD card 1.
-
Page 4: Specifications
Dimensions 100*100*23 mm Weight 190g Package Contents Device ezcap275 SDI/HDMI 1080P60 Recorder DC charger, manual, Remote Controller, Micro BNC SDI to BNC SDI Others cable Standards Input / Pass-through: 720 x 480 (60p), 720 x 576 (50p), 1280 x 720p(60p), 1920 x 1080 (50i), 1920 x 1080 (60i), 1920 x 1080 (50p),... - Page 5 Max 22Mbps@1080P 60fps Record Format h.264 mp4 Max File 3.8GB Battery 2000mAh, 2.5 hours playing, 1.5 hour recording. 5V 2A SDI/HDMI 全高清录制播放盒 使用说明 非常感谢您购买 ezcap275 SDI/HDMI 1080P60 全高清录制播放盒， 下述说明让你参考如何设定和使用 该产品，并希望该产品能够带给您良好体验。 拥有 ezcap275 全高清录制播放盒，您可以录制任何具有 SDI 或 HDMI 输出的视频源，她内置 3.5 英寸 显示屏，您可以随时观看录制的视频文件。 产品外观，按键盒接口:...
- Page 6 1. DC 5V–电源和充电。 2. 充电及电源指示灯, 充满显示绿色。 3. HDMI 输出–用 HDMI 线材连接电视或显示器显示视频，除非你需要否则无需连接。 4. HDMI 输入–用 HDMI 线材连接 HDMI 视频源。 5. SDI 输入- 配合 mini SDI 转 BNC 线连接 SDI 相机或其它 SDI 视频源。 6. SD 卡槽–用于插入 SD 卡存储录制文件 (支持 exFAT 和 FAT32 格式)。...
- Page 7 7. 耳麦 – 耳机输出及麦克风输入。 8. 开关。 9. 固定螺孔- 可将本产品固定于相机等设备的固定螺丝处。 10. 3.5 英寸显示屏。 11. 按键: 模式–预览录制和播放视频的切换开关。 如果在播放中， 需先按 返回到回放的根目录后再切换。 录制–预览录制模式下，按下即开始录制视频，再次按下则停止录制。 抓图- 预览或录制模型下，按下可捕获一张静态图片。 菜单–预览录制模式下，按下进入菜单界面。 录制期间，按下则关闭显示屏显示以节电，按下任意键则点亮显示屏。 播放录制视频进入播放列表，按下则删除选中的录制视频文件。 返回–按下返回上一级菜单或功能。 OK –在菜单状态下，按下为确认该选项。 预览录制模式下，按下为抓图功能，每按一次则抓取一张图片。 播放视频模式下，按下为暂停播放功能，再次按下则重新开始播放。 向下键–在菜单状态下为向下导航键。 录制状态下，按下则暂停录制，再次按下则接着之前暂停的继续录制视频。 播放状态下，按下则调低音量。 向左键–在菜单状态下为向左导航键。 播放状态下，按下则为快退功能。 录制状态中，可调低输入麦克风的音量（如有插入） 。 向右键–在菜单状态下为向右导航键。 播放状态下，按下则为快进功能。 录制状态中，可调高输入麦克风的音量（如有插入） 。 向上键–在菜单状态下为向上导航键。...
- Page 8 播放状态下，按下则调高音量。 工作模式：录制视频到 TF 卡，并回放视频文件 1. 首先确保设备已经充好电，或者外接外部供电。 2. 开关 拨到 ON 启动设备。 3. 将视频源的 SDI (或 HDMI) 输出通过 Micro BNC 转 BNC 线 （或 HDMI 线） 连接到设备的 SDI(或 HDMI) 输入接口，此时你应该可以看到显示屏上显示视频。 4. 如果需要，可以用 HDMI 线连接设备的 HDMI 输出接口到电视机或显示器。 5. 把 SD 卡插进 SD 卡槽 (FAT32 或 exFAT 格式)，请确保 SD 卡有足够存储空间。 6.
- Page 9 重量 190 克 包装内容 设备 ezcap275 SDI/HDMI 1080P60 全高清录制播放盒 配件 充电器，说明书，遥控器，mini SDI 转 BNC 线 输入 / 环出: 720 x 480 (60p), 720 x 576 (50p), 1280 x 720p(60p), 1920 x 1080 (50i), 1920 x 1080 (60i), 1920 x 1080 (50p), 1920 x 1080 (60p) 分辨率...
- Page 10 录制格式 h.264 mp4 录制文件 3.8GB / 个 电池 2000mAh, 播放约 2.5 小时, 录制约 1.5 小时 充电适配器 5V 2A...
