Summary of Contents for EzCAP VHSDigi ezcap180

  • Page 1 ezcap180 VHSDigi manual...

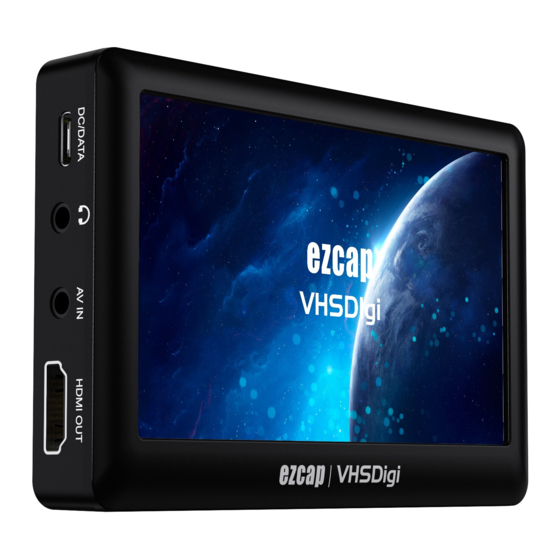

  • Page 2: Product Overview

    Thanks for purchasing ezcap180 VHSDigi VHS Digitizer with 4.3 inch screen. Please read this manual before use and keep it in a safe place for future reference. You can use this machine: Convert VHS and all Composite video to digital file, and save in Micro SD card or USB flash drive.
  • Page 3 1, 4.3 inch TFT screen (480 x 270) – LEFT direction button to operate the menu. For playback, press to Previous, long press to Fast Rewind. – RIGHT direction button to operate the menu. For playback, press to Next, long press to Fast Forward. –...

  • Page 4: Preparation Before Use

    5, ESC – Back to the previous menu. 6, REC – In TV IN preview the video mode, press to record video, press again to stop and save file. 7, DC/DATA – Supply 5V/2A DC power with Type-C cable to charge battery, connect to computer to manager files.
  • Page 5 Power, Charge and Data To charge the battery of this device, use Type-C cable to connect with 5V DC or PC, will see the charge status on screen. Connect it to PC, will see 3 options: Power & Data, Charge, Charge & Play. Just choose one you want and click OK.
  • Page 6 Un-plug Micro SD card from device, the screen will prompt Card Out, and the icon will be disappeared. Plug USB flash drive into the slot, the screen will prompt External Memory In when plugged, and a USB stick icon will be displayed in the upper right corner. Un-plug USB flash drive from device, the screen will prompt External Memory Out, and the icon will be disappeared.

  • Page 7: Hdmi Output

    source, you also can record audio at Recorder. HDMI Output Use HDMI cable to connect with HDMI OUT, and another side connects to TV or monitor. When connected, the screen of ezcap180 VHSDigi and TV will display the video at the same time. When previewing and recording video under the TV IN menu, or when recording audio under the Recorder menu, there will be no audio output from the TV, only the speaker or earphone output of the device has sound output.
  • Page 8 Start Work Basic Menus on Screen Long press to power on ezcap180 (You may need to charge it if it is out of battery), will see: 1, Time – Shows current time. 2, Function Menu, use direction button to choose icons, press OK to enter: Videos –...

  • Page 9: Record Video

    4, Micro SD card in 5, Capacity of battery Record Video Enter TV IN, will preview the connecting video, press REC button to record video, press again to stop recording and save file. While recording, screen will display the recording time and remaining recordable time in the memory in the lower left corner.

  • Page 10: Video Playback

    again to stop recording and save file. After you finish recording, press ESC button to back to the previous menu. Video Playback Enter to Videos, will see the recorded videos, choose file with direction buttons, press OK to play. When playing, press VOLUME button to set audio level, press LEFT/RIGHT button to play Previous / Next, and keep press to Fast Rewind / Fast Forward, and release to resume normal playback.

  • Page 11: Audio Playback

    Audio Playback Enter to Music, will see the recorded audios. Choose file with direction buttons, press OK to play. When playing, press VOLUME button to set audio level, press LEFT/RIGHT button to play Previous / Next, and keep press to Fast Rewind / Fast Forward, and release to resume normal playback.

  • Page 12: Delete File

    Delete File If you want to delete the video, music or picture file, please find the file under Videos, Music or Pictures menu firstly. Press LEFT/RIGHT button to choose the file you want to delete, and long press REC button, you will see window – Confirm to Delete? – Yes - No, please select Yes and press OK to delete the file.
  • Page 13 Note: Please un-plug Type-C connector from device and re-plug into until show you Power & Data selection。 Select it, and you can manage the data in Micro SD card on your computer right now. Setting Backlight – Set Backlight time, for saving energy. After the screen off, press OK button to wake up screen.

  • Page 14: Specifications

    button to adjust Hours and Minutes, Press OK to finish. Date – Press VOLUME button to select Year, Month and Date, and press LEFT/RIGHT button to adjust them, Press OK to finish. TV In – Set TV system as same as video source. Press LEFT/RIGHT button to switch PAL and NTSC, press OK to finish.
  • Page 15 mpg, asf, trp, ts, m2ts, mts. Audio: mp3, ogg, ape, flac, wav, amr, aiff, mpc About 2.5 hours to charge separately, about 2 hours for fully charged Working Time working. 1500mAh lithium battery inside, Type-C to USB power cable (Not include Power Supply 5V2A power adapter) Dimensions...
  • Page 16 ezcap180 视频录制盒 说明书...
  • Page 17 感谢您购买 ezcap180 VHSDigi 4.3 寸屏 AV 录制盒。 请在使用前阅读本手册并将其保存在安全的地方以 备将来参考。 你可以使用这台机器： 将 VHS 和所有复合视频转换为数字视频文件，保存在 TF 卡或 U 盘 里。将模拟音频转换为数字 MP3 文件。 本机播放视频和音乐文件。 概览 包装内容 ezcap180 VHSDigi 4.3 寸屏视频录制盒 x1, 说明书 x1, Type-C 转 USB 电源数据线 x1, 3.5mm 转 3RCA AV 线 x1 产品示意图...
  • Page 18 1, 4.3 寸 TFT 显示屏 (480 x 270) – 向左方向键操作菜单，播放文件时按下为播放上一首文件，长按则为快退。 – 向右方向操作菜单，播放文件时按下为播放下一首文件，长按则为快进。 – 长按开机关机。OK 键操作菜单确认。播放文件时按下开始播放，再按停止播放。 5, ESC – 返回上一级菜单。 6, REC – 视频输入预览视频时，按下开始录制视频，再次按下停止录制并保存文件。 7, DC/DATA – 用 Type-C 线 5V/2A 直流电供电及给电池充电，连接电脑还可以管理 TF 卡里的文件。...
  • Page 19 – 连接耳机聆听音频。 9, AV IN – 用配备的 AV 线连接设备和视频源。 10, HDMI OUT – 连接电视显示视频。如无必要无需连接，因为自有 4.3 寸显示屏。 11, VOLUME – 音量调节键。按下上方按键增加音量，按下下方按键降低音量。 12, Micro SD – 插入 TF 卡用于保存录制文件或播放卡内文件。 13, USB HOST – 插入 U 盘用于存储录制文件，或播放 U 盘内文件。 14, SPEAKER – 内置扬声器，无需连接耳机直接聆听。 15, RESET –...
  • Page 20 电源，充电和数据 用配备的 Type-C 线连接设备和 5V 电源，即可给设备充电，显示屏上会出现充电状态。 连接到电脑，您会看到设备屏幕有三个选项: 供电及数据传输，充电，后台充电. 根据需要选择并按 OK 即 可。 选择供电及数据传输，你可以管理 TF 卡里的文件。(仅对 TF 卡有效，对 U 盘无效。) TF 卡 / U 盘 按照正确方向插入 TF 卡，屏幕会提示卡插入，同时右上角会出现一个 TF 卡标识。拔出 TF 卡，屏幕会提示 卡拔出，同时 TF 卡标识从显示屏消失。 插入 U 盘，屏幕会提示外部存储器插入，同时右上角会出现一个 U 盘标识。 拔出 U 盘，屏幕会提示外部存 储器拔出，同时...
  • Page 21 为文件安全考虑， 在使用存储器前请先清空存储器并格式化。 设备支持 FAT32 和 exFAT 格式， 不支持 NTFS 格式，支持最大容量 32GB。 注: 不建议同时插入 TF 卡和 U 盘。如果同时插入两者，则会将录制文件保存到先插入到设备的存储器，而 播放则会播放两者所有的文件。 视频输入 用配备的 3.5mm 转 3RCA AV 线的 3RCA 这端连接视频源，如录像机，老式 DV 等，另外 3.5mm 这端连 接设备的 AV IN 端口。 录像机或老式 DV 的三色 RCA 端子， 黄色为视频，白色为音频左声道，红色为音频右声道。 连接好以后，在视频输入菜单下将会看到正在播放的视频，此时可以录制视频。在录音菜单下，可以听到播...
  • Page 22 连接耳机或音箱到耳机接口，可以通过耳机或音箱播放 ezcap180 VHSDigi 的声音。 当你使用 ezcap180 VHSDigi 自身的显示屏播放，此时插上耳机，音频将会从本身扬声器播放切换到耳机。 当你通过 HDMI OUT 到电视机播放，插上耳机，此时音频依旧会从电视机输出，而不会从耳机输出。 开始使用 基本菜单显示 长按 键开启 ezcap180 VHSDigi 4.3 寸显示屏 AV 视频录制盒 (如果电池没电了也许你需要连接 电源充电)，您会看到： 1, 时间 – 显示当下时间。 2, 功能菜单，使用左/右方向键选择功能图标，按 OK 键进入： 视频 – 进入菜单以播放录制的视频。 音乐 – 进入菜单以播放录制的音频。...
  • Page 23 图片 – 进入菜单以播放存储器里的图片。 视频输入 – 进入菜单以预览输入视频，并录制。 录音 – 进入菜单以预览音频，并录制。 设置 – 进入菜单以设置时间、语言等。 3, U 盘插入 4, TF 卡插入 5, 电池容量 录制视频 进入视频输入菜单，可以预览连接的视频源视频，按下 REC 键开始录制视频，再次按下则停止录制，并保 存视频文件到存储器中。录制期间，屏幕左下方会显示已录制时长和存储器可录制时长。完成录制后，按 ESC 键回到上级菜单。 注：如果进入视频输入菜单发现视频是黑白或者闪烁，请到设置菜单下的视频录制项目，将电视制式从 PAL 切换到 NTSC， 或者从 NTSC 切换到 PAL。 按下左/右按键切换到 PAL 或者 NTSC， 再按下 OK 键完成设置。...
  • Page 24 录制音频 进入录音菜单，可以听到输入的音频，按下 REC 键开始录制音频，再次按下以停止录制，并保存音频文件 到存储器中。完成录制后，按 ESC 键回到上级菜单。 视频回放(播放) 进入视频菜单， 可以看到所有视频文件图标， 用左/右键选择需要播放的文件， 按 OK 键开始播放。 播放时， 按 VOLUME 音量调整键调整音量，按左/右键播放上一首或下一首，长按左/右键以快退或快进播放，松开 则恢复正常播放。 按 ESC 返回键返回上级菜单。...
  • Page 25 音频回放(播放) 进入音乐菜单，可以看到所有音频列表，用左/右键选择需要播放的文件，按 OK 键开始播放。 播放时，按 VOLUME 音量调整键调整音量，按左/右键播放上一首或下一首，长按左/右键以快退或快进播放，松开则 恢复正常播放。 按 ESC 返回键返回上级菜单。 浏览图片 ezcap180 VHSDigi 并不能抓取静态图片，但是您可以将图片拷贝进 TF 卡或 U 盘内，并进入图片菜单观看 图片。...
  • Page 26 删除文件 如果你想删除文件， 请先进入视频、 音乐或图片菜单， 然后用左/右方向键选择需要删除的文件， 再长按 REC 键，这时你会看到窗口 – 确认删除？ - Yes – No，请选择 Yes 后按下 OK 键删除文件。 读卡器 ezcap180 VHSDigi 可以像读卡器一样使用。用配备的 Type-C 线连接设备和您的电脑，屏幕弹出菜单， 选择供电及数据传输。此时，您的电脑系统将会弹出 VHSDigi 文件夹，您会在文件夹中发现您录制的视频 和音频文件。视频文件路径：VIDEOS 文件夹 --- TV IN 文件夹，音频文件路径：MUSIC 文件夹。您可以 将文件拷贝到电脑硬盘，也可以将电脑的视频、音频或图片文件拷贝到存储器，以便在设备直接播放。 注：请拔出并重新插入 Type-C 接头到设备，直到出现供电及数据传输选项。选择它，然后你就可以在电脑 上来管理 TF 卡里的文件了。 设置...
  • Page 27 背光时间 – 设置设备空闲时关闭显示屏显示时长以节电，息屏后按 OK 键可以唤醒屏幕。 背光亮度 – 设置显示屏显示亮度，从 1 到 5 表示亮度从暗到最亮。 定时关机 – 设置设备休眠时间以节电。 系统语言 – 设置菜单语言。ezcap180 VHSDigi 支持多种语言：英文，中文。 恢复出厂设置 – 用针状物按下 RESET 按键以恢复出厂设置，设备会重新启动。 固件版本 – 设备固件程序版本。 调整时间 – 按 VOLUME 音量调节键选择时或分，再按左/右键调整时间和分钟，最后按 OK 键完成设置。 调整日期 – 按 VOLUME 音量调节键选择年、月或日，再按左/右键调整它们，最后按 OK 键完成设置。 视频录制...
  • Page 28 视频输入 复合视频，通过 3.5mm 转 3RCA AV 线输入 音频输入 模拟左右声道，通过 3.5mm 转 3RCA AV 线或 3.5mm 音频线输入 视频输出 HDMI：480p60 音频输出 HDMI，耳机插孔，内置扬声器 按键：OK/开关，左，右，ESC 返回，REC 录制，VOLUME 音量加减 用户界面 4.3 寸 TFT 显示屏，内置扬声器，内置 1500 毫安时锂电池。 存储媒介 TF 卡和 U 盘，支持 FAT32 和 exFAT 格式，不支持 NTFS 格式，最大容量 32GB。 录制格式...
