Metec 868676 Mounting Instructions

Volvo FM
2020-
Art. 868676
Laternakanduri TAILOR montaažikomplekt | Lamp holder TAILOR, mounting kit | Носител фар TAILOR,
монтажный комплект | Scheinwerferbügel TAILOR, Montagesatz
4
M8 - 25 Nm
M14 - 128 Nm
Kaal / Weight / Macca / Gewicht: 2,9 kg
Paigaldusaeg ilma elektritöödeta / Time of mounting w/o wiring works / Время установки без электромонт. работ /
Einbauzeit ohne elektrische arbeit: 30 min
Vajalikud tööriistad / Required Tools / Необходимые инструменты / Benötigte Werkzeuge
13
13
17
18
All Rights Reserved by Tarmetec | www.metec.ee
Paigaldusjuhend | Mounting instructions | Инструкция по установке | Montageanleitung
9
2
12
1
7
6
Ø22-24
T40

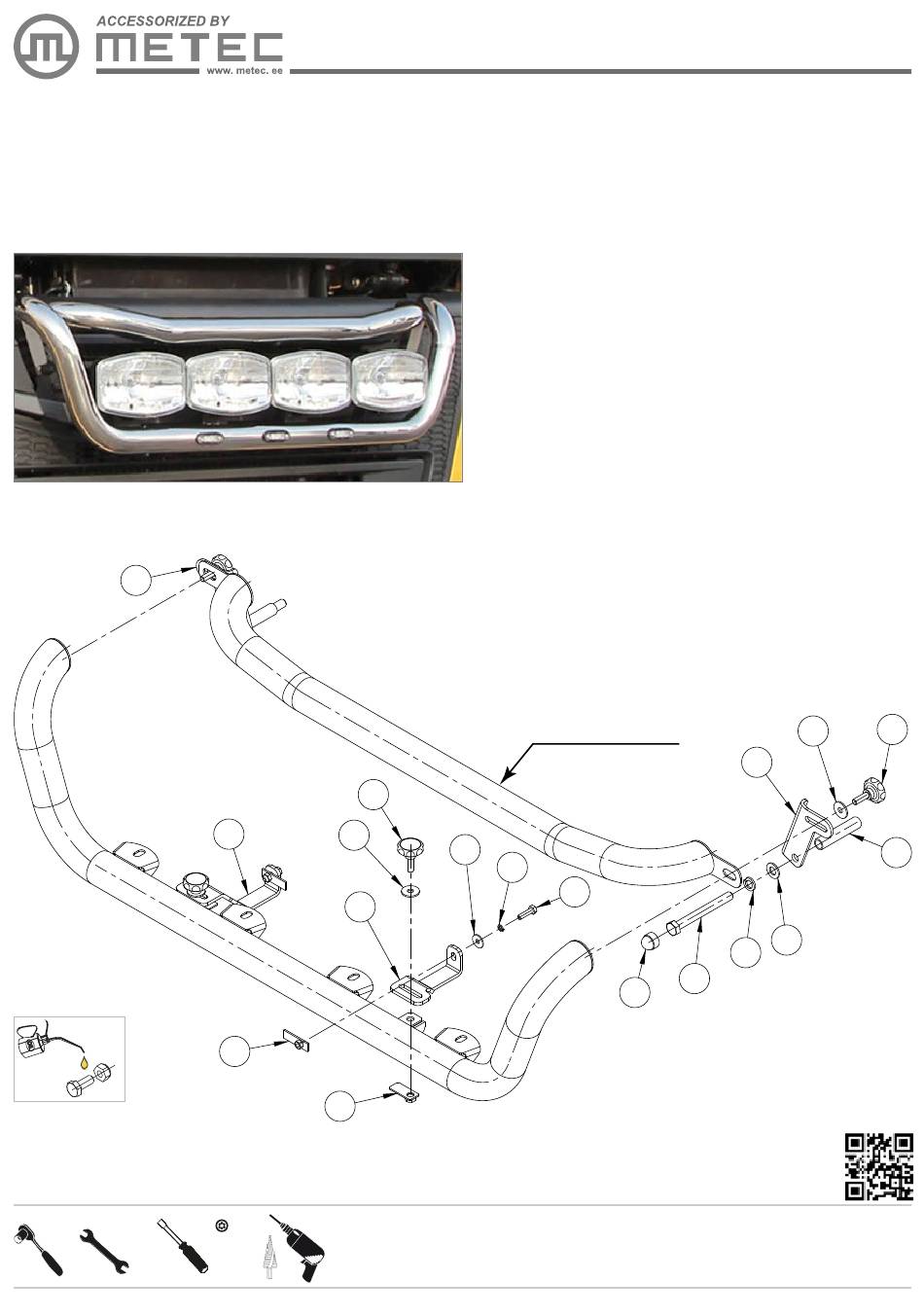

1. Kronstein / bracket / kронштейн / Konsole
2. Kronstein / bracket / kронштейн / Konsole
3. Kronstein / bracket / kронштейн / Konsole
4. Kronstein / bracket / kронштейн / Konsole
5. Puks / bushing / буксa / Buchse
6. Plaat / plate / пластина / Platte
7. Lülik / plate with nut / пластина c гайкoй / Platte mit
mutter
8. Polt / bolt / болт / Bolzen M8x30
9. Käsikruvi / thumbscrew / винт с накатанной головкой /
Flügelschraube STGS M10x30
10. Polt / bolt / болт / Bolzen M14x130
11. Seib / flat washer / шайба / Scheibe 8,4x24x2
12. Seib / flat washer / шайба / Scheibe 10,5x30x2,5
13. Seib / flat washer / шайба / Scheibe 15x28x2,5
14. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A8
15. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A14
15. Mutrikate / nut cover / кoлпак / Mutter Abdeckung M14
888590, 888591
11
14
8
16
8686768
12
3
13
15
10
07.12.2020
1
1
1
1
2
2
2
2
4
2
2
4
2
2
2
2
9
5
1/3
